DWORD_AS_WORD: Division d'un mot double en deux mots
Schéma d'affectation des broches

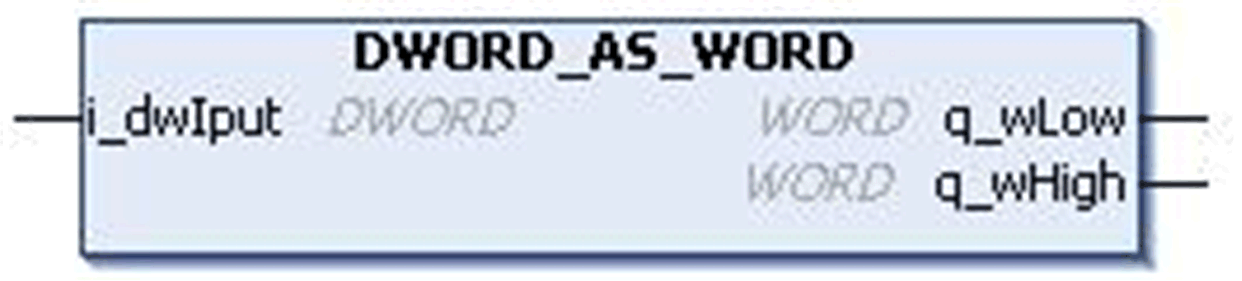

La figure ci-dessous présente le schéma d'affectation des broches du bloc fonction DWORD_AS_DWORD :
Le bloc fonction DWORD_AS_WORD convertit une valeur d'entrée de type de données DWORD en sortie de poids faible et de poids fort de type WORD.
Le mot double d'entrée i_dwIput est divisé en deux mots, de poids fort q_wHigh et de poids faible q_wLow.
Description des broches d'entrée
Ce tableau décrit les broches d'entrée du bloc fonction DWORD_AS_DWORD :
|
Entrée |
Type de données |
Description |
|---|---|---|
|
i_dwIput |
DWORD |
Valeur d'entrée Plage : 0...4294967295 |
Description des broches de sortie
Ce tableau décrit les broches de sortie du bloc fonction DWORD_AS_DWORD :
|
Sortie |
Type de données |
Description |
|---|---|---|
|
q_wLow |
WORD |
Valeur de sortie mot de poids faible Plage : 0...65535 |
|
q_wHigh |
WORD |
Valeur de sortie mot de poids fort Plage : 0...65535 |
