Fonctions Twido



Fonctions Twido

Présentation

La liste suivante présente les fonctions Twido :

oFC_AsciiCharToInt

oFC_AsciiToInt

oFC_AsciiToReal

oFC_ConcatOfInt

oFC_CopyArrDint

oFC_CopyArrInt

oFC_CopyArrReal

oFC_CopyBitString

oFC_CopyPackedBitString

oFC_DegToRad

oFC_EqualArrDint

oFC_EqualArrReal

oFC_FindEqDint

oFC_FindEqReal

oFC_FindGtDint

oFC_FindGtReal

oFC_FindLtDint

oFC_FindLtReal

oFC_HiOfDint

oFC_IntToAscii

oFC_Lkup

oFC_LoOfDint

oFC_MaxArrDint

oFC_MaxArrReal

oFC_MeanArrReal

oFC_MinArrDint

oFC_MinArrReal

oFC_MoveArrDint

oFC_MoveArrInt

oFC_MoveArrReal

oFC_OccurArrDint

oFC_OccurArrReal

oFC_RadToDeg

oFC_RealToAscii

oFC_RolArrDint

oFC_RolArrReal

oFC_RorArrDint

oFC_RorArrReal

oFC_Round

oFC_SortArrDint

oFC_SortArrReal

oFC_SumArrDint

oFC_SumArrReal

FC_AsciiCharToInt

Cette fonction renvoie les deux caractères sous la forme d'une valeur entière.

Si la chaîne est non valide, la variable globale G_xSystemBitS18 prend la valeur TRUE.

FC_AsciiToInt

La fonction de conversion d'ASCII en entier convertit une valeur de type chaîne ASCII en sa valeur entière correspondante.

Les règles de conversion d'une valeur ASCII en valeur entière sont les suivantes :

oLa valeur ASCII doit être comprise entre -32 768 et 32 767.

oLa fonction lit toujours l'octet de poids fort en premier.

oTout caractère ASCII en dehors de l'intervalle [0...9] ([30 hex - 39 hex]]) est considéré comme un caractère de fin, à l'exception du signe moins '-' (2D hex) lorsqu'il est le premier caractère.

oEn cas de dépassement (> 32 767 ou < -32 768), la variable globale G_xSystemBitS18 (erreur détectée ou dépassement arithmétique) est réglée sur 1 et la valeur 32 767 ou -32 768 est renvoyée.

oSi le premier caractère de l'opérande est un caractère de « fin », la valeur 0 est renvoyée et la variable globale G_xSystemBitS18 est mise à TRUE.

FC_AsciiToReal

La fonction de conversion d'ASCII en REAL en entier convertit la valeur de chaîne ASCIIen sa valeur REAL correspondante.

Les règles de conversion d'une valeur ASCII en REAL sont les suivantes :

oLa fonction lit l'octet de poids fort en premier.

oTout caractère ASCII non compris dans l'intervalle [0 à 9] ([30 hex - 39 hex]) est considéré comme un caractère de « fin », sauf les caractères suivants :

ole point décimal '.' (2E hex) ;

ole signe moins '-' (2D hex) ;

ole signe plus '+' (2B hex) ;

ol'exposant 'e' ou 'E' (65 hex ou 45 hex).

oLa chaîne ASCII peut figurer en notation exponentielle (c'est-à-dire « -2.34567e+13 ») ou décimale (c'est-à-dire 9826.3457).

oEn cas de dépassement (si le résultat du calcul est > 3.402824E+38 ou < -3.402824E+38-) :

oLa variable globale G_xSystemBitS18 (dépassement arithmétique ou erreur détectée) prend la valeur TRUE.

oLa valeur +/- 1.#INF (valeur + ou - infini) est renvoyée.

oSi le résultat du calcul est compris entre -1.175494E-38 et 1.175494E-38, il est arrondi à 0,0.

oSi l'opérande n'est pas un nombre, la valeur 1.#QNAN est renvoyée et la variable globale G_xSystemBitS18 prend la valeur TRUE.

FC_ConcatOfInt

Cette fonction concatène deux entiers en un entier double.

FC_CopyArrDint

La fonction copie un tableau de valeurs DINT dans une autre adresse mémoire donnée.

FC_CopyArrInt

La fonction copie un tableau de valeurs INT dans une autre adresse mémoire donnée.

FC_CopyArrReal

La fonction copie un tableau de valeurs REAL dans une autre adresse mémoire donnée.

FC_CopyBitString

La fonction copie un tableau de valeurs BOOL dans une autre adresse mémoire donnée.

FC_CopyPackedBitString

La fonction copie un BitString empaqueté de la longueur des bits i_bySize dans un autre emplacement mémoire.

FC_DegToRad

La fonction FC_DegToRad convertit en radians un angle exprimé en degrés.

Règles d'utilisation :

L'angle à convertir doit être compris entre -737 280 et +737 280.

Pour les valeurs situées hors de ces plages, le résultat affiché est + 1.#QNAN et la variable globale G_xSystemBitS18 prend la valeur TRUE.

FC_EqualArrDint

La fonction FC_EqualArrDint compare 2 tables de taille définie, élément par élément. Si une différence apparaît, le rang du premier élément dissemblable est renvoyé sous forme d'entier. S'il n'y a aucune différence, la valeur "-1" est renvoyée.

Les adresses de début des 2 tableaux à comparer sont fournies au niveau des 2 entrées de pointeur.

Le nombre d'éléments à comparer doit être défini à l'entrée i_bySize.

FC_EqualArrReal

La fonction FC_EqualArrReal compare 2 tables de taille définie, élément par élément. Si une différence apparaît, le rang du premier élément dissemblable est renvoyé sous forme d'entier. S'il n'y a aucune différence, la valeur -1 est renvoyée.

Les adresses de début des 2 tableaux à comparer sont fournies au niveau des 2 entrées de pointeur.

Le nombre d'éléments à comparer doit être défini à l'entrée i_bySize.

FC_FindEqDint

La fonction FC_FindEqDint recherche dans un ensemble de valeurs DINT données la position du premier élément de tableau qui est égal à une valeur donnée.

Si la valeur donnée ne figure pas dans le tableau, la valeur -1 est renvoyée.

FC_FindEqReal

La fonction FC_FindEqReal recherche dans un ensemble de valeurs REAL données la position du premier élément de tableau qui est égal à une valeur donnée définie par l'utilisateur.

Si la valeur donnée ne figure pas dans le tableau, la valeur -1 est renvoyée.

FC_FindGtDint

La fonction FC_FindGtDint recherche dans un ensemble de valeurs DINT données la position du premier élément de tableau qui est supérieur à une valeur donnée définie par l'utilisateur.

Si aucun élément du tableau n'est supérieur à la valeur donnée, la valeur -1 est renvoyée.

FC_FindGtReal

La fonction FC_FindGtReal recherche dans un ensemble de valeurs REAL données la position du premier élément de tableau qui est supérieur à une valeur donnée définie par l'utilisateur.

Si aucun élément du tableau n'est supérieur à la valeur donnée, la valeur -1 est renvoyée.

FC_FindLtDint

La fonction FC_FindLtDint recherche dans un ensemble de valeurs DINT données la position du premier élément de tableau qui est inférieur à une valeur donnée définie par l'utilisateur.

Si aucun élément du tableau n'est supérieur à la valeur donnée, la valeur -1 est renvoyée.

FC_FindLtReal

La fonction FC_FindLtReal recherche dans un ensemble de valeurs REAL données la position du premier élément de tableau qui est inférieur à une valeur donnée définie par l'utilisateur.

Si aucun élément du tableau n'est supérieur à la valeur donnée, la valeur -1 est renvoyée.

FC_HiOfDint

Cette fonction extrait les bits de poids fort (MSB) d'un entier double vers un entier.

FC_IntToAscii

La fonction de conversion d'entier en ASCII convertit une valeur entière en sa valeur de chaîne ASCII équivalente.

Les règles de conversion d'une valeur entière en valeur ASCII sont les suivantes :

oLa valeur entière doit être comprise entre -32768 et 32767.

oLa fonction écrit toujours l'octet de poids fort en premier.

oLe caractère de fin est le « retour chariot » (ASCII 13).

oLa fonction détermine automatiquement le nombre de zones %MW devant contenir des valeurs ASCII (de 1 à 4).

FC_Lkup

La fonction FC_Lkup sert à interpoler un ensemble de données en virgule flottante X par rapport à Y pour une valeur X donnée.

Les conditions suivantes s'appliquent à la valeur d'entrée i_prSartAddr :

onombre pair de valeurs ;

ominimum de 6 valeurs ;

ole premier élément est la valeur x à trouver ;

ole deuxième élément est défini par la fonction : résultat de l'interpolation ;

otous les éléments suivants sont des points de support d'interpolation par paires de X et Y.

Règles d'interpolation :

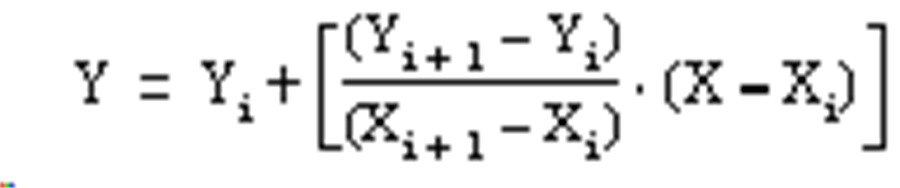

La fonction LKUP suit la règle d'interpolation linéaire, comme défini dans l'équation suivante :





Pour X_i  ≤ X  ≤  X_i + 1, où i = 1 … (m-1)

En supposant que les valeurs X_i sont classées dans l'ordre croissant : X₁ ≤ X₂ ≤ ...X...≤ X_m-1 ≤ X_m

Si deux valeurs X_i consécutives sont égales (X_i=X_i+1=X), l'équation 1 entraîne une exception non valide. Pour gérer cette exception, l'algorithme suivant est utilisé à la place de l'équation 1 :





Pour X_i = X_i+1 = X, où i = 1…(m-1).

Valeur de résultat :

La valeur de résultat indique si l'interpolation a réussi ou non.

0 : Interpolation réussie

1 : erreur d'interpolation : tableau incorrect, Xm < Xm-1

2 : erreur d'interpolation : i_rXValue hors limites, X < X1

4 : erreur d'interpolation : i_rXValue hors limites, X > Xm

8 : taille non valide du tableau de données : i_prYValue est défini comme nombre impair, ou i_prYValue < 6

Le résultat ne contient pas la valeur d'interpolation calculée (Y). Pour une valeur (X) donnée, le résultat de l'interpolation (Y) est contenu dans i_prYValue.

i_rXValue est la variable en virgule flottante qui contient la valeur (X) définie par l'utilisateur, pour laquelle calculer la valeur (Y) interpolée.

La plage valide de i_rXValue est :

X₁ ≤ i_rXValue ≤ X_m

FC_LoOfDint

Cette fonction extrait les bits de poids faible (LSB) d'un entier double vers un entier.

FC_MaxArrDint

Dans un ensemble de valeurs DINT données, cette fonction recherche la valeur maximale. La recherche n'est effectuée que sur la longueur définie de la table.

FC_MaxArrReal

Dans un ensemble de valeurs REAL données, cette fonction recherche la valeur maximale. La recherche n'est effectuée que sur la longueur de table définie.

FC_MeanArrReal

Dans un ensemble de valeurs REAL données, cette fonction sert à calculer la moyenne de la longueur requise de la table de valeurs REAL.

FC_MinArrDint

Dans un ensemble de valeurs DINT données, cette fonction recherche la valeur minimale. La recherche n'est effectuée que sur la longueur définie de la table.

FC_MinArrReal

Dans un ensemble de valeurs REAL données, cette fonction recherche la valeur minimale. La recherche n'est effectuée que sur la longueur définie de la table.

FC_MoveArrDint

La fonction déplace la valeur d'entrée dans la table de valeurs DINT, d'un nombre d'éléments égal à une valeur donnée.

FC_MoveArrInt

La fonction déplace la valeur d'entrée dans la table de valeurs INT, d'un nombre d'éléments égal à une valeur donnée.

FC_MoveArrReal

La fonction déplace la valeur d'entrée dans la table de valeurs REAL, d'un nombre d'éléments égal à une valeur donnée.

FC_OccurArrDint

Dans un ensemble de valeurs DINT données, cette fonction recherche le nombre d'éléments égaux à une valeur donnée.

FC_OccurArrReal

Dans un ensemble de valeurs REAL données, cette fonction recherche le nombre d'éléments égaux à une valeur donnée.

FC_RadToDeg

Cette fonction FC_RadToDeg convertit en degrés un angle exprimé en radians.

Règles d'utilisation :

L'angle à convertir doit être compris entre -4096Pi  et 4096Pi.

Pour les valeurs situées hors de ces plages, le résultat affiché est + 1.#QNAN et G_xSystem­BitS18 prend la valeur TRUE.

FC_RealToAscii

La fonction de REAL à ASCII convertit une valeur REAL en sa valeur de chaîne ASCII équivalente.

Les règles de conversion d'une valeur REAL en valeur ASCII sont les suivantes :

oLa fonction écrit toujours l'octet de poids fort (MSB) en premier.

oLa représentation s'effectue en notation scientifique conventionnelle.

oLe résultat « Infini » ou « Pas un nombre » renvoie la chaîne « NAN ».

oLe caractère de fin est le « retour chariot » (ASCII 13).

oLa précision de conversion est de 6 chiffres.

FC_RolArrDint

Dans un tableau DINT donné, cette fonction décale chaque élément de n positions vers l'adresse de début de la liste. Les n premiers éléments sont déplacés en fin de liste.

Si la valeur de i_iShiftPosNumber est négative ou nulle, aucun décalage n'est effectué.

FC_RolArrReal

Dans un ensemble de valeurs REAL données, cette fonction effectue un décalage circulaire de n positions de haut en bas des éléments.

Si la valeur de i_iShiftPosNumber est négative ou nulle, aucun décalage n'est effectué.

FC_RorArrDint

Dans un tableau DINT donné, cette fonction décale chaque élément de n positions vers l'adresse de fin de la liste. Les n derniers éléments sont déplacés en début de liste.

Si la valeur de i_iShiftPosNumber est négative ou nulle, aucun décalage n'est effectué.

FC_RorArrReal

Dans un ensemble de valeurs REAL données, cette fonction effectue un décalage circulaire de n positions de bas en haut des éléments.

Si la valeur de i_iShiftPosNumber est négative ou nulle, aucun décalage n'est effectué.

FC_Round

La fonction FC_Round arrondit une représentation en virgule flottante stockée dans une chaîne ASCII.

Les règles de l'instruction ROUND sont les suivantes :

oL'opérande est toujours arrondi à la valeur inférieure.

oLe caractère de fin de la chaîne de l'opérande est utilisé comme caractère de fin de la chaîne de résultat.

oLe caractère de fin peut être tout caractère ASCII compris dans l'intervalle [0 à 9] ([30 hex - 39 hex]), à l'exception des caractères suivants :

ole point '.' (2E hex),

ole signe moins '-' (2D hex),

ole signe plus '+' (2B hex),

ol'exposant 'e' ou 'E' (65 hex ou 45 hex).

oLe résultat et l'opérande ne doivent pas compter plus de 13 octets, soit la taille maximale d'une chaîne ASCII.

FC_SortArrDint

La fonction trie les éléments d'une table de valeurs DINT dans l'ordre croissant ou décroissant, et stocke le résultat dans la même table.

Le paramètre de sens i_iSortDirection indique la séquence de tri :

osens > 0, tri dans l'ordre croissant.

osens < 0, tri dans l'ordre décroissant.

osens = 0, aucun tri effectué.

FC_SortArrReal

La fonction trie les éléments d'une table de valeurs DINT dans l'ordre croissant ou décroissant, et stocke le résultat dans la même table.

Le paramètre de sens i_iSortDirection indique l'ordre du tri :

osens > 0, tri dans l'ordre croissant.

osens < 0, tri dans l'ordre décroissant.

osens = 0, aucun tri effectué.

FC_SumArrDint

La fonction FC_SumArrDint additionne un nombre déterminé d'éléments de tableau dont l'adresse est définie à l'entrée i_pdiStartAddr. Cela signifie que la fonction effectue la somme de tous les éléments d'une table d'objets.

La variable globale G_xSystemBitS18 prend la valeur TRUE lorsque le résultat est hors des limites du format de mot double correspondant à l'opérande de la table.

FC_SumArrReal

La fonction FC_SumArrReal additionne un nombre déterminé d'éléments de tableau dont l'adresse est définie à l'entrée i_pdiStartAddr. Cela signifie que la fonction effectue la somme de tous les éléments d'une table d'objets.

La variable globale G_xSystemBitS18 prend la valeur TRUE lorsque le résultat est hors des limites du format de mot double correspondant à l'opérande de la table.
