Dimensions de l’unité XBTGK5330

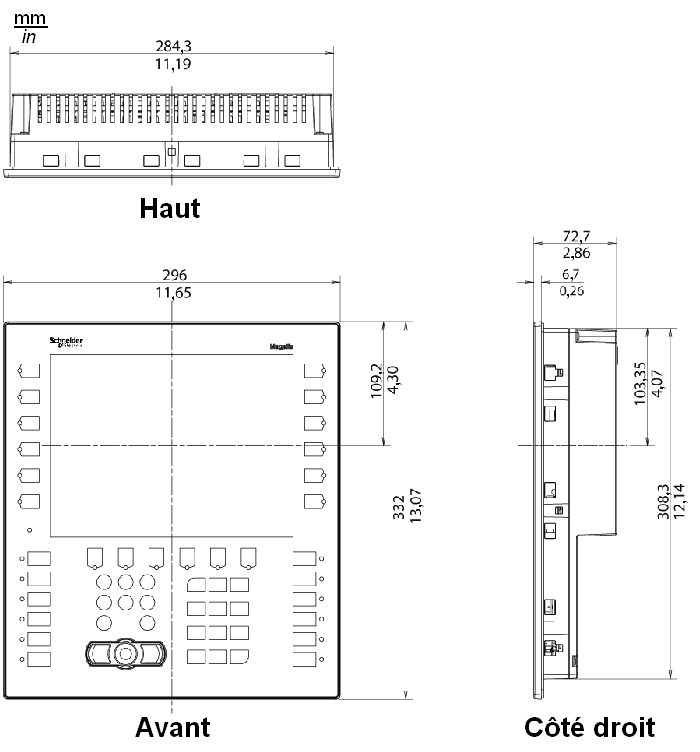

Dimensions des XBT GK5330

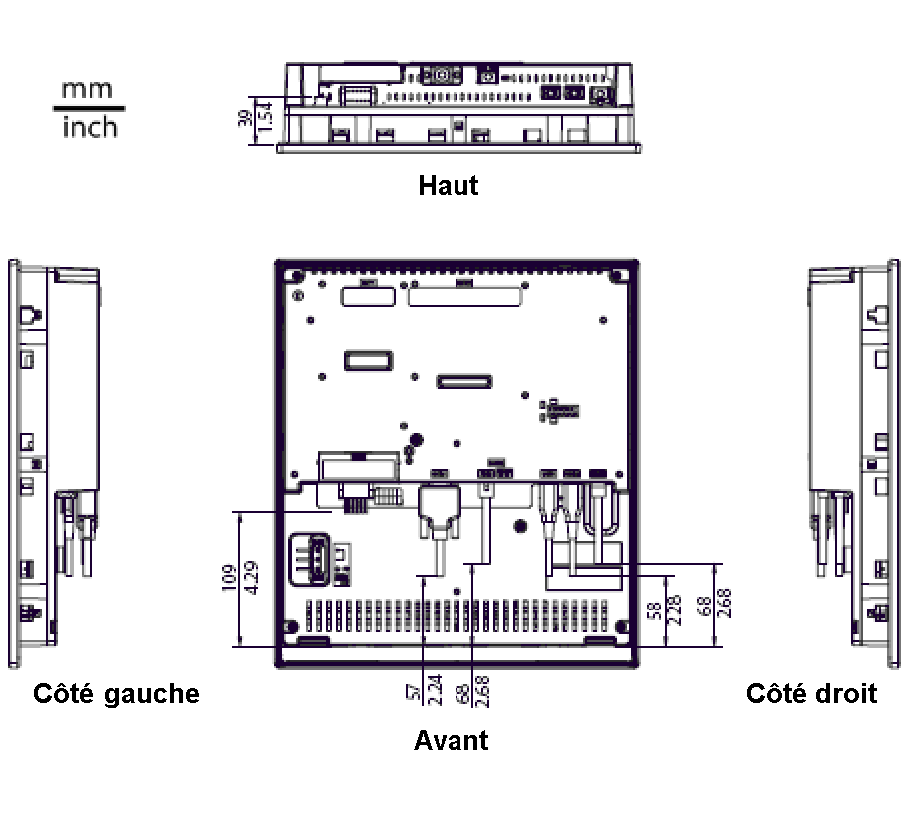

Dimensions de l’unité XBTGK5330 avec câbles

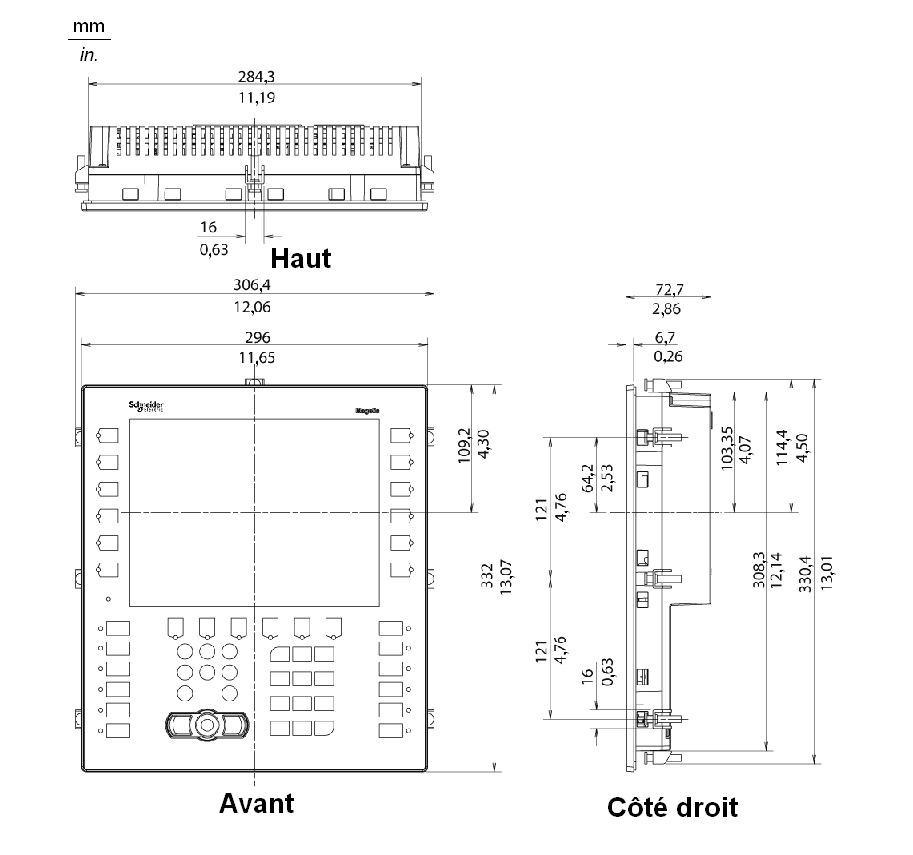

Installation de l'unité XBTGK5330 à l'aide des agrafes à ressort

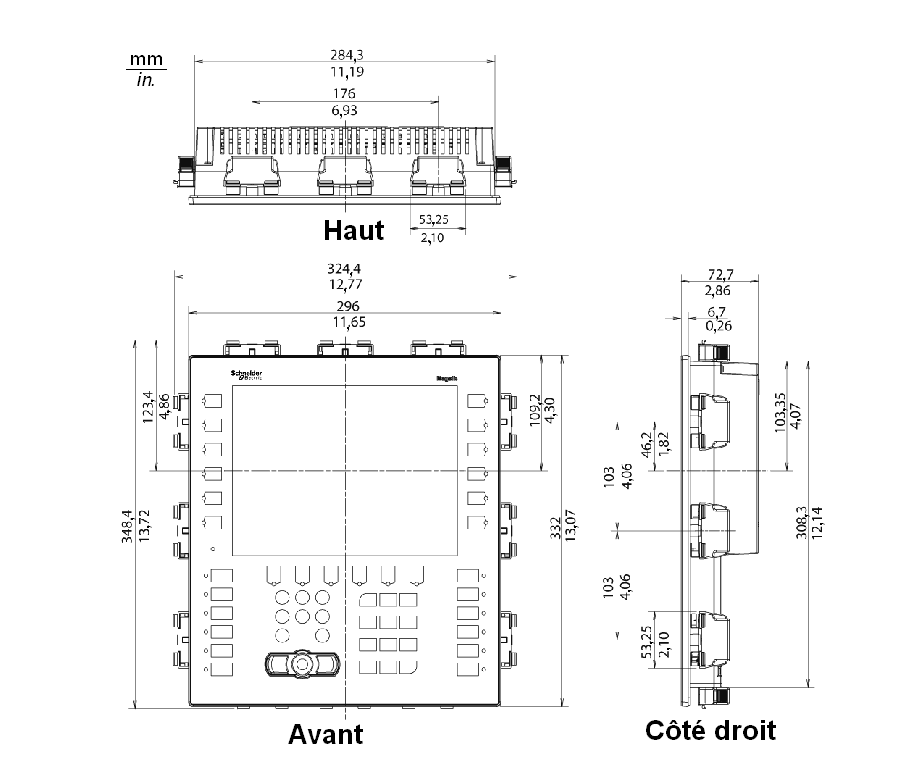

Installation de l'unité XBTGK5330 à l'aide des fixations à vis






NOTE : Les fixations à vis de l’unité XBT ZGFIX doivent être commandées séparément.
