Conception du système

Introduction

Les schémas suivants représentent les principaux équipements que vous pouvez relier aux unités.

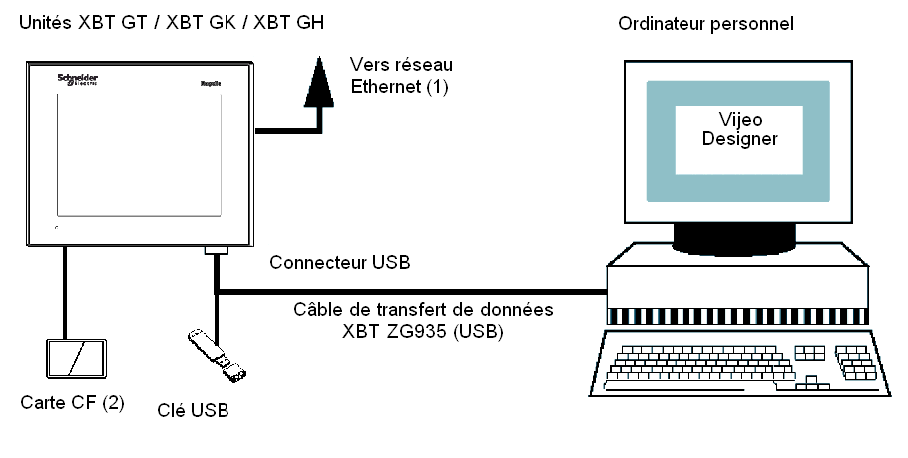

Périphériques en mode édition des gammes XBT GT1005/2000/4000/5000/6000/7000, XBT GK2000/5000 et XBT GH

(1) Non disponible sur XBT GT1105/2110/2120/2220 et XBT GK2120

(2) Non disponible sur XBT GT1105/1135/1335/2110

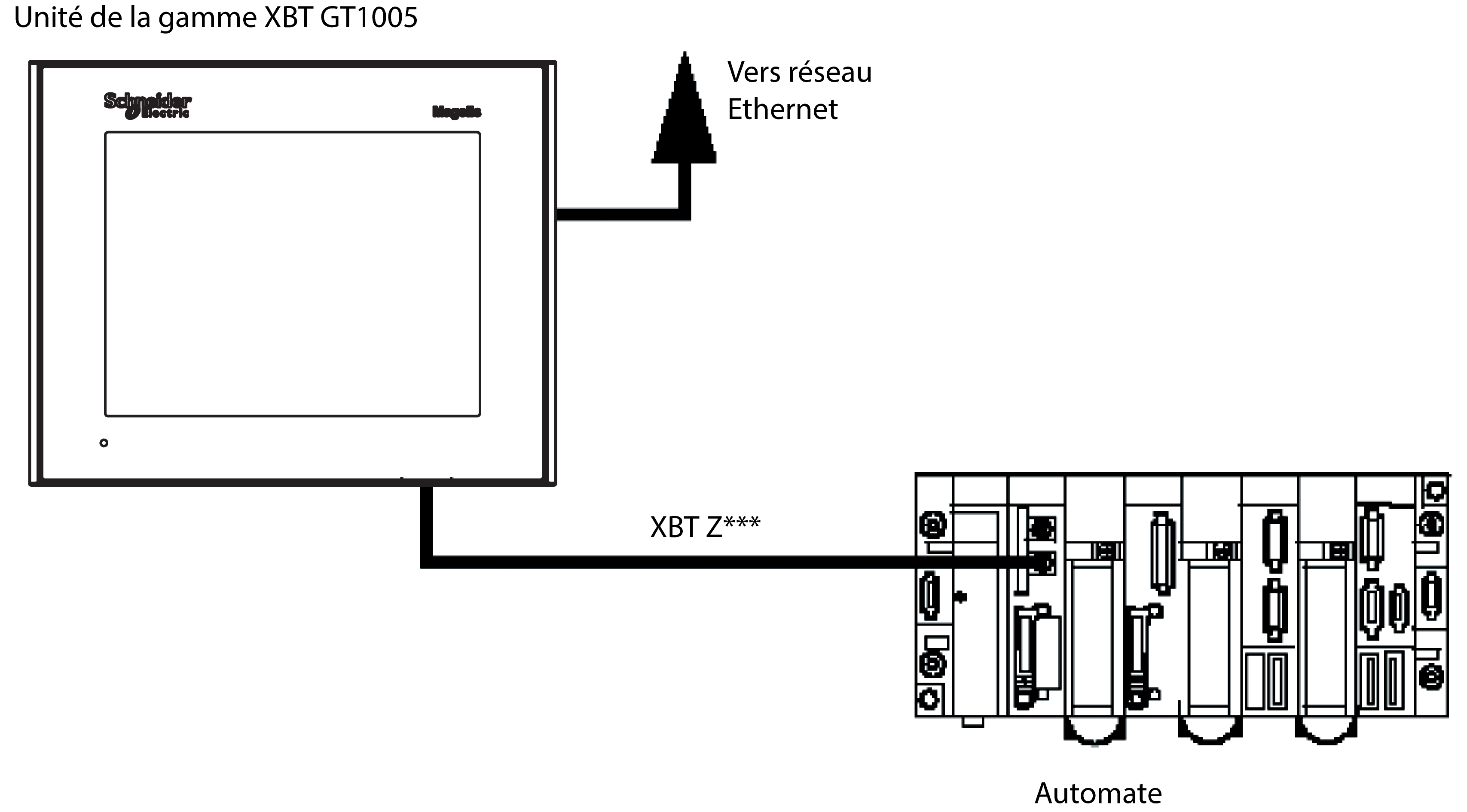

Périphériques en mode exécution XBT GT1005

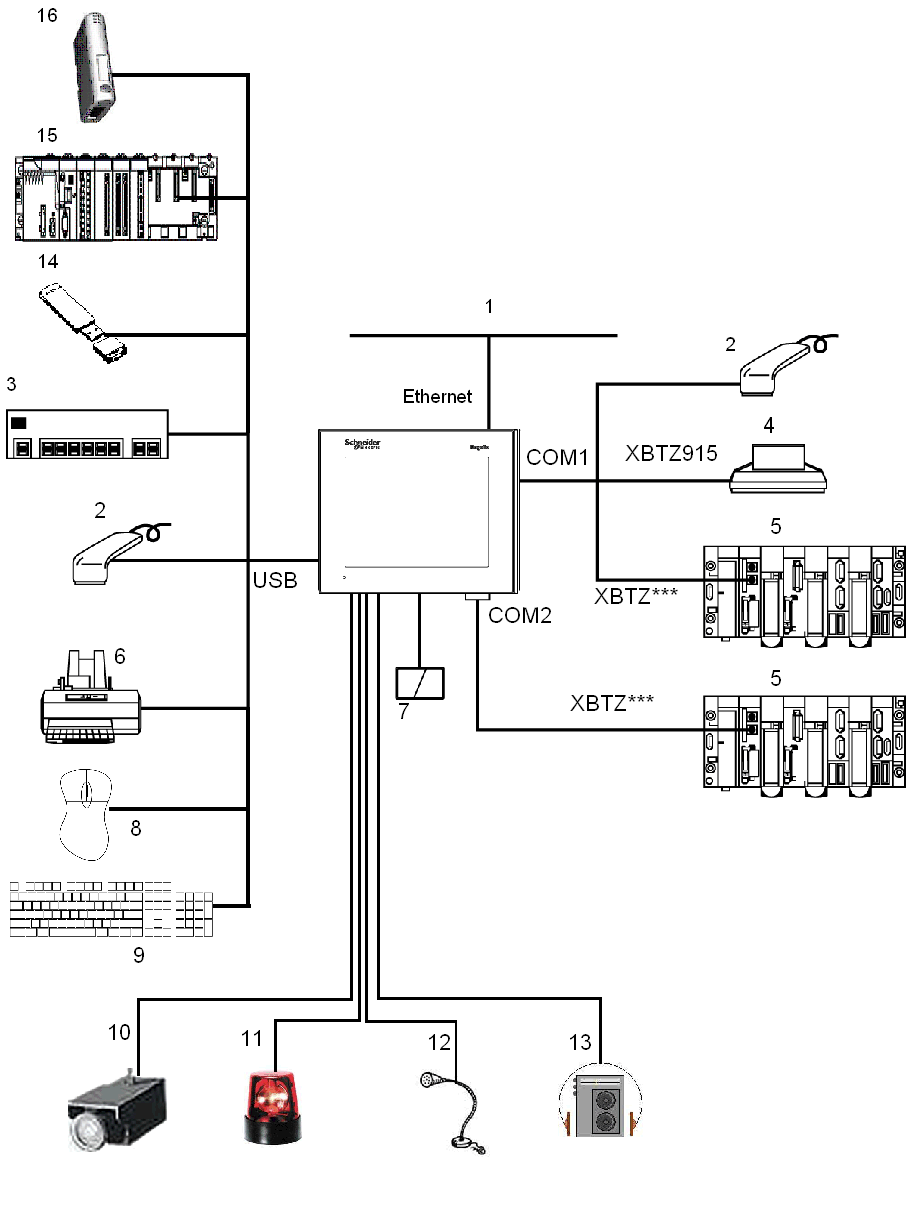

Périphériques en mode exécution des gammes XBT GT1005/2000/4000/5000/6000/7000, XBT GK2000/5000

1 Connexion au réseau Ethernet (non disponible pour XBT GH, XBT GT1105/2110/2120/2220 et XBT GK2120)

2 Lecteur de code à barres série (Gryphon Datalogic)

3 Concentrateur USB (du commerce)

4 Imprimante série

5 Automate

6 Imprimante parallèle (modèles d'imprimante EPSON et HP, détails disponibles dans la documentation Vijeo Designer)

7 Carte CF (non disponible pour les unités XBT GT1105/1135/1335/2110)

8 Souris USB

9 Clavier USB

10 Caméra (uniquement disponible pour les produits XBT GTxx40 et les versions Vijeo Designer ultérieures à 4.3)

11 Voyant clignotant (non disponible pour les gammes XBT GT1005/2000 et XBT GK2000)

12 Microphone (uniquement disponible pour les produits XBTGTxx40 et les versions Vijeo Designer ultérieures à 4.3)

13 Haut-parleur (non disponible pour les gammes XBT GT1005/2000 et XBT GK2000)

14 Clé USB

15 Automate avec port USB (Modicon M340)

16 Passerelle de communication (ModbusPlus ou Fipio)

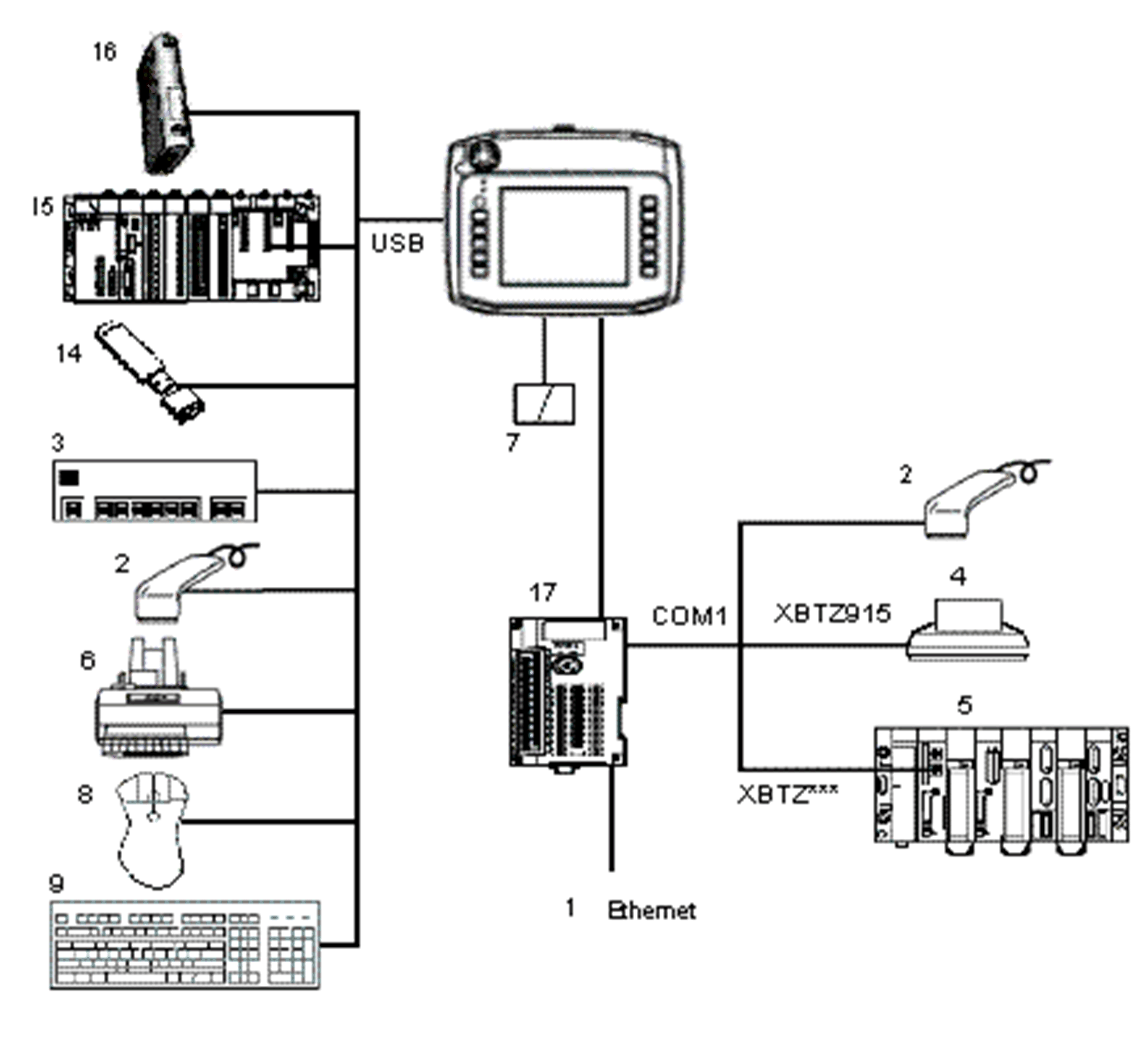

Périphériques en mode exécution des gammes XBT GH

1 Connexion au réseau Ethernet (non disponible pour les unités XBT GH XBT GT1105/2110/2120/2220 et XBT GK2120)
