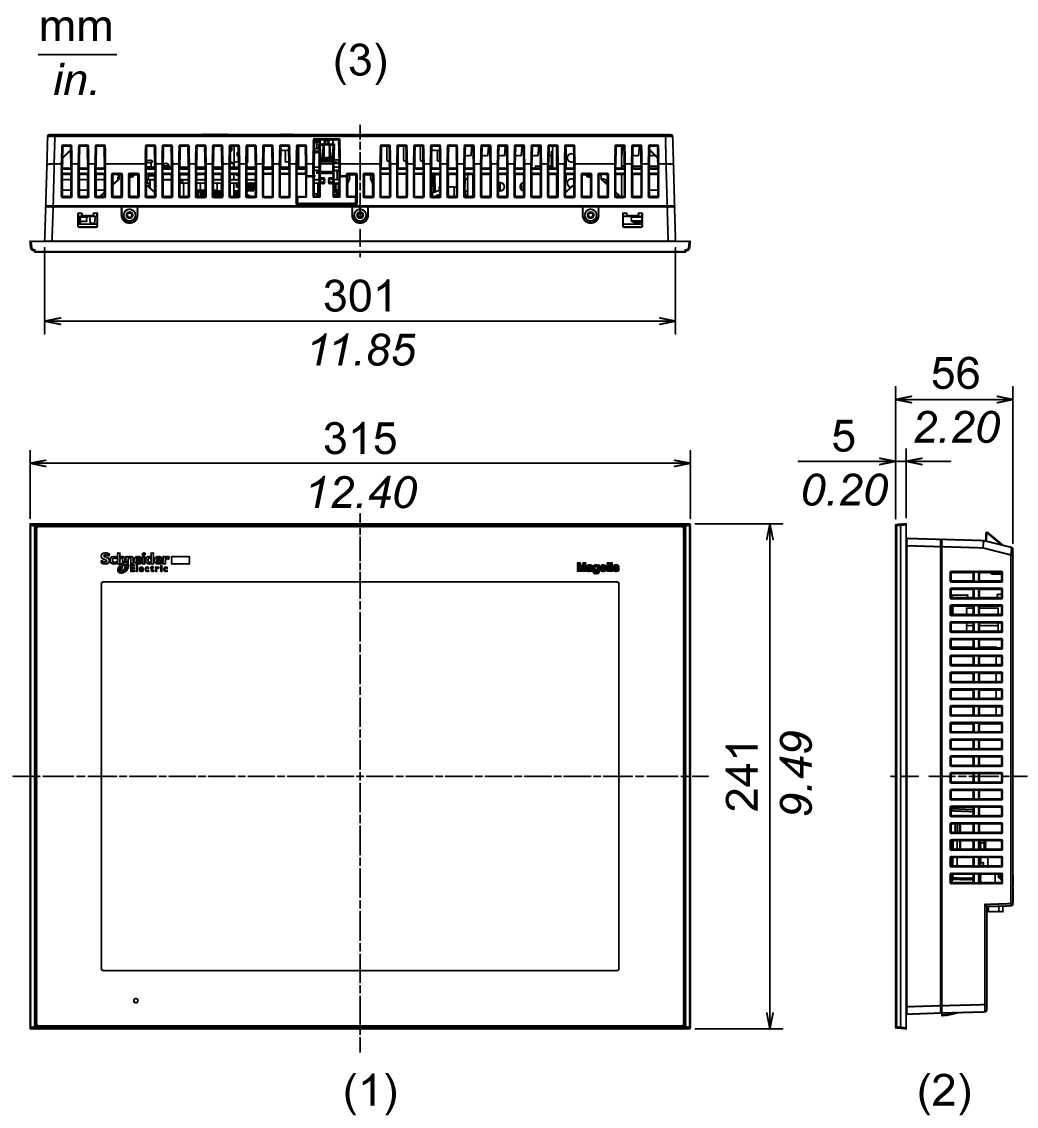

Dimensions extérieures : HMIGTO6310
1 Avant
2 Côté droit
3 Dessus

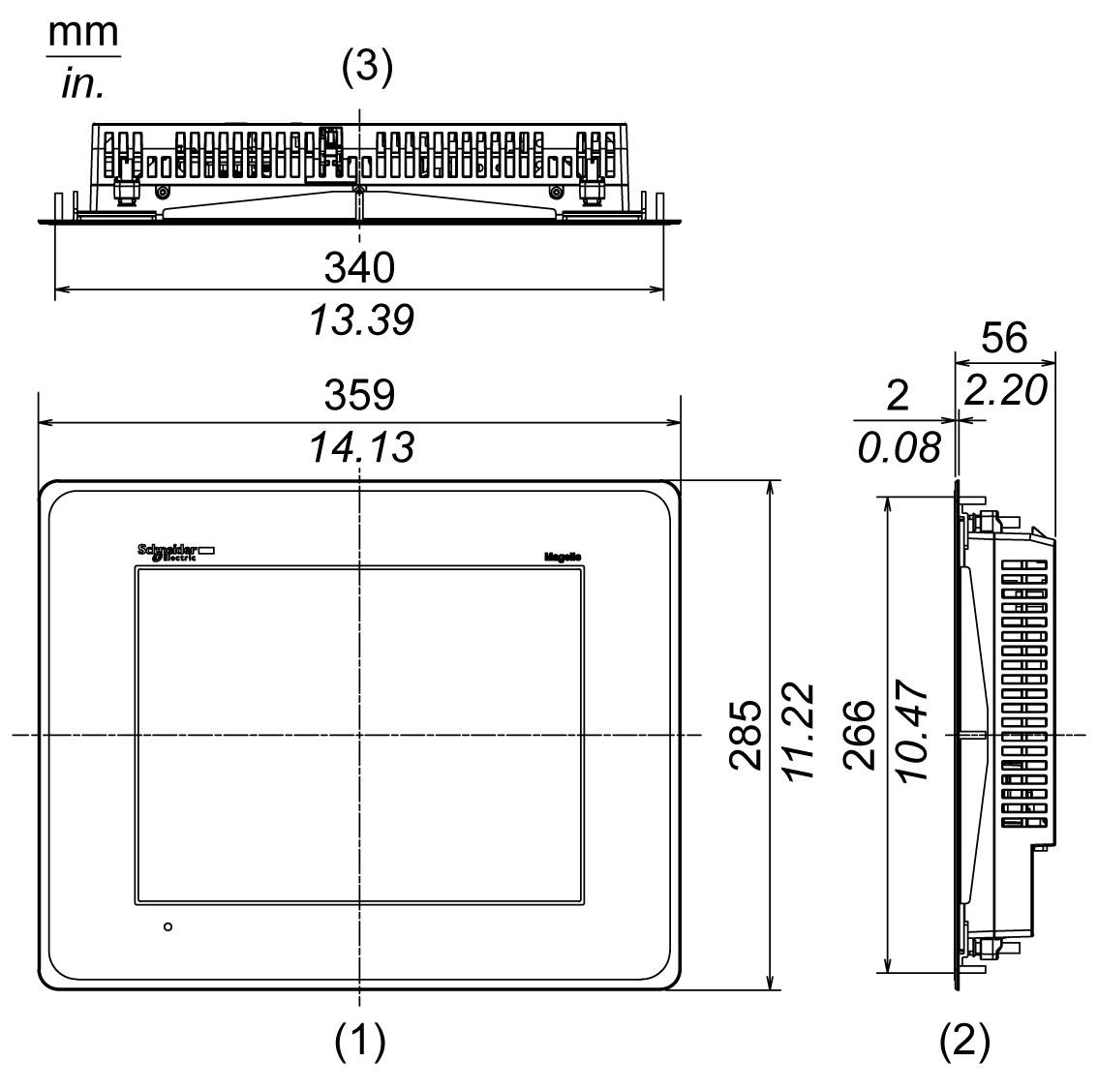

Dimensions extérieures : HMIGTO6315
1 Avant
2 Côté droit
3 Dessus

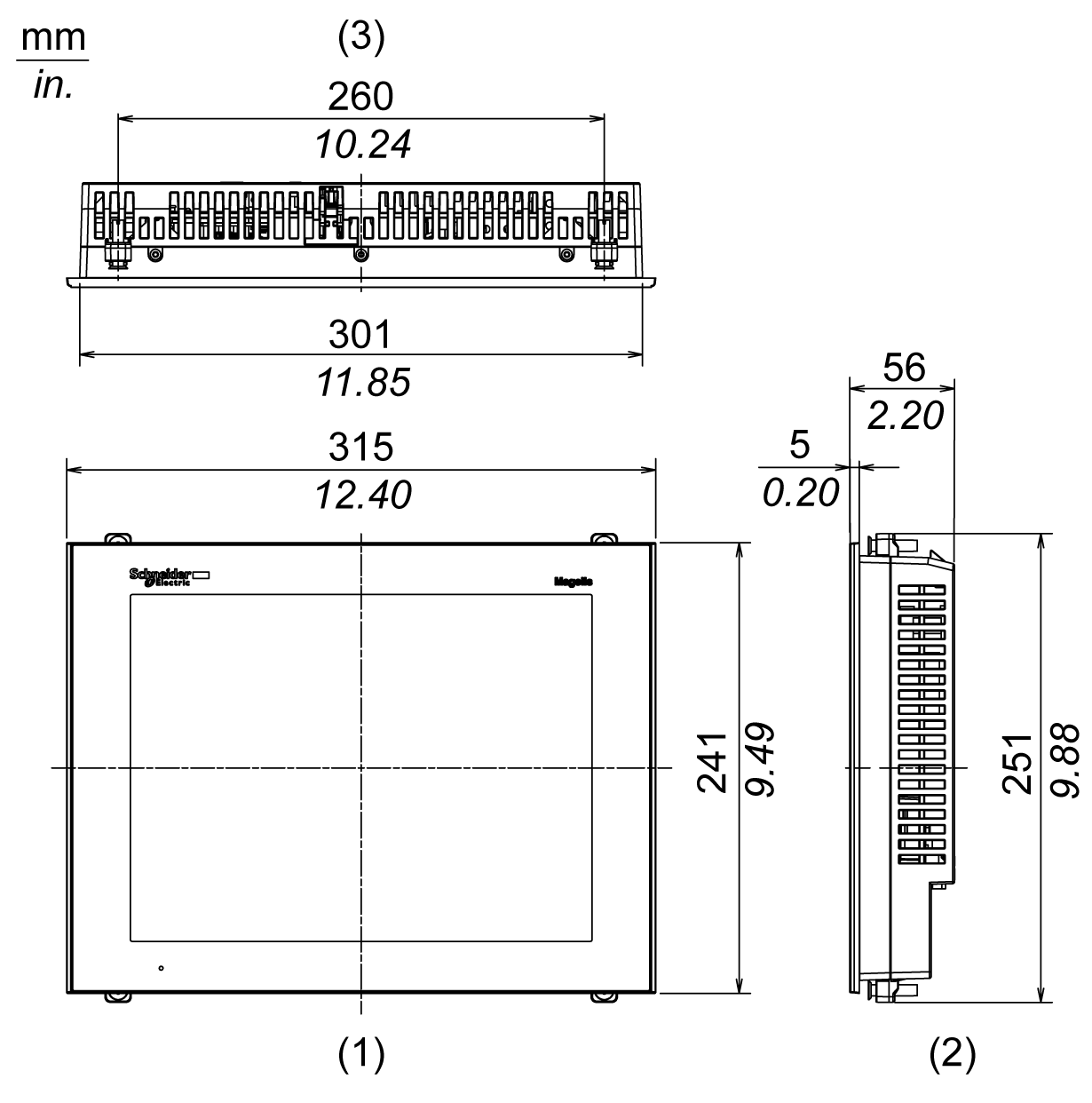

Installation à l'aide des attaches de montage : HMIGTO6310
1 Avant
2 Côté droit
3 Dessus

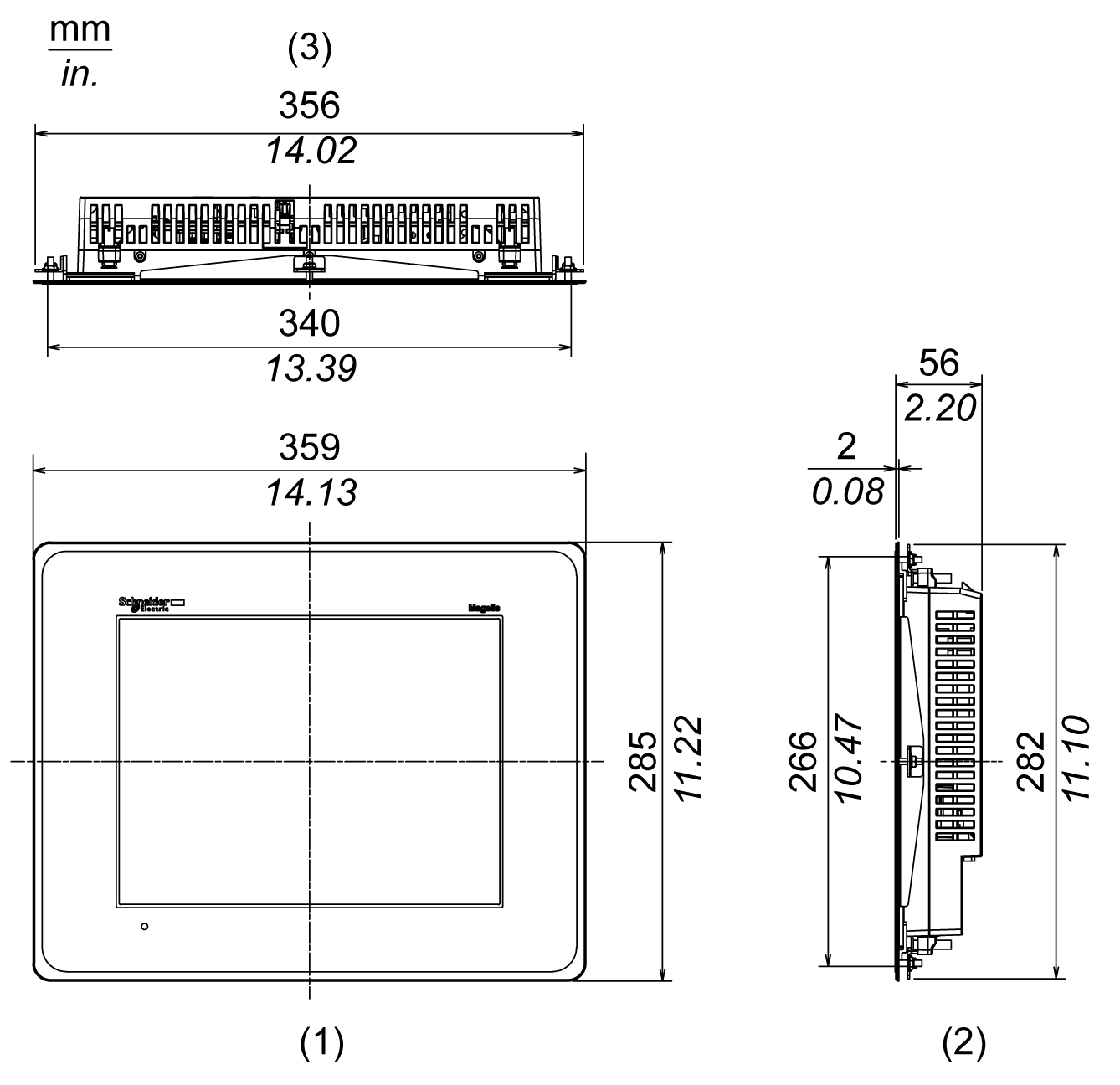

Installation à l'aide des attaches de montage : HMIGTO6315
1 Avant
2 Côté droit
3 Dessus

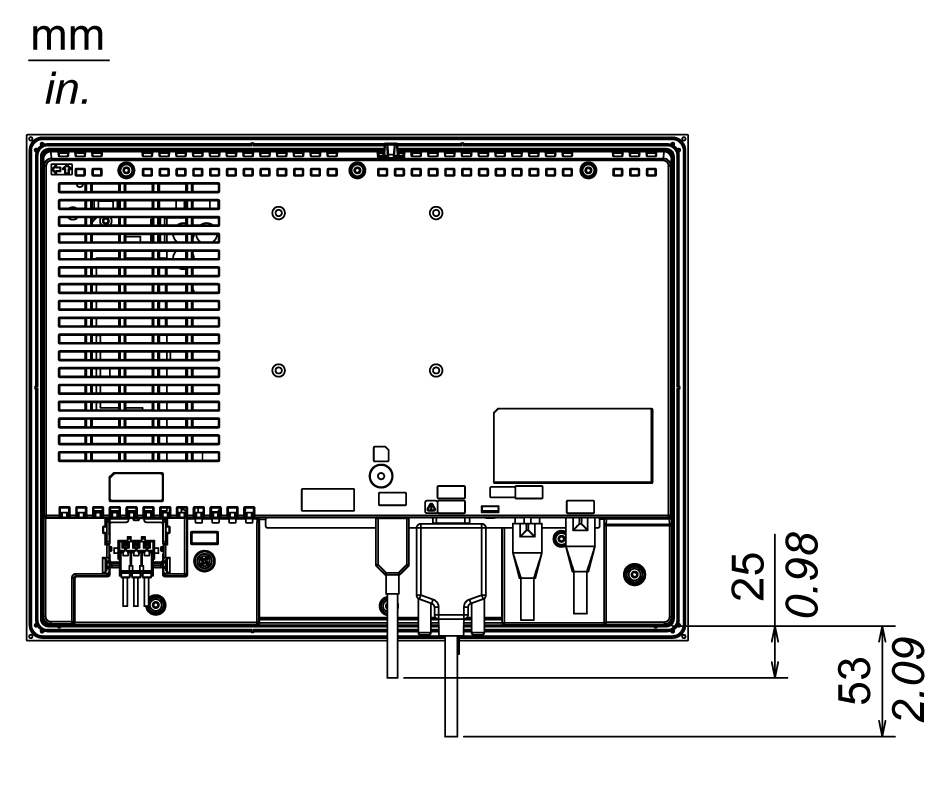

Dimensions avec câbles : HMIGTO6310
NOTE : Toutes les valeurs ci-dessus sont calculées en tenant compte du cintrage des câbles. Les dimensions fournies ici sont des valeurs représentatives dépendant du type de câble de raccordement utilisé. Elles ne sont donc données que pour référence.

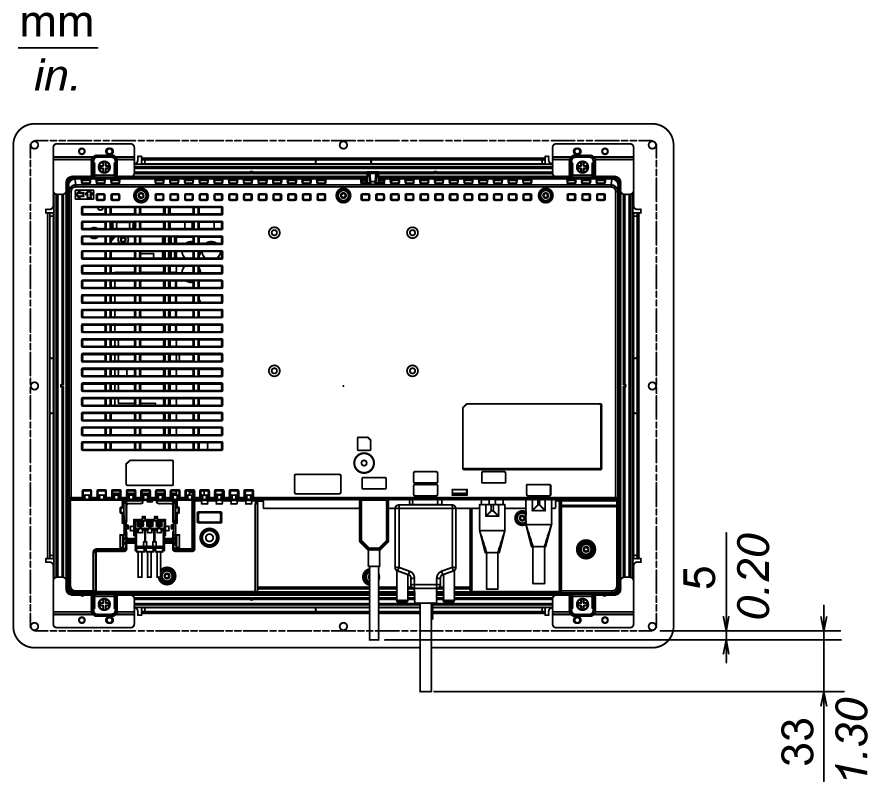

Dimensions avec câbles : HMIGTO6315
NOTE : Toutes les valeurs ci-dessus sont calculées en tenant compte du cintrage des câbles. Les dimensions fournies ici sont des valeurs représentatives dépendant du type de câble de raccordement utilisé. Elles ne sont donc données que pour référence.

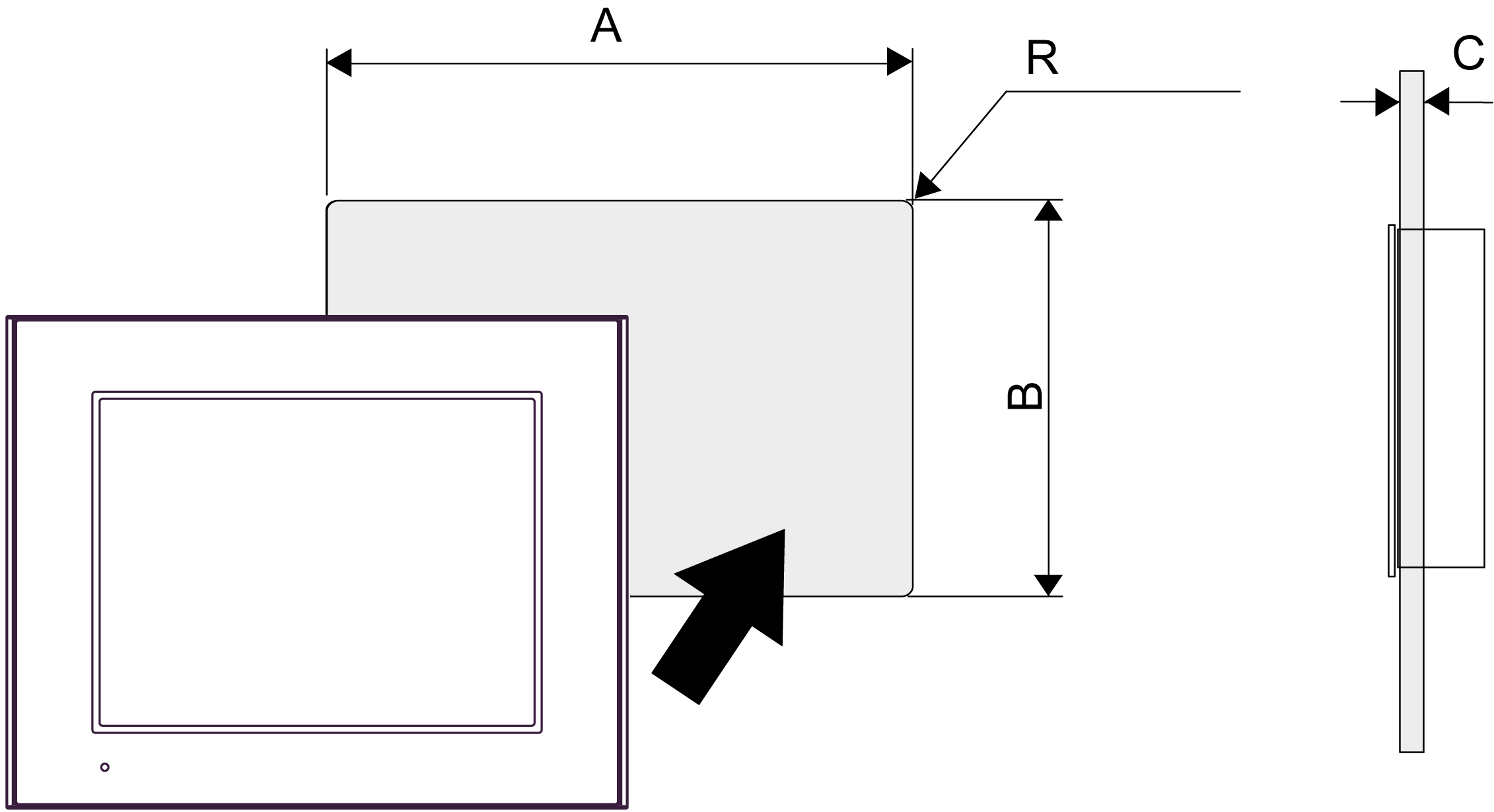

Dimensions de découpe du panneau
Découpez le panneau, puis insérez l'écran dans l'ouverture par l'avant.
|
|
A |
B |
C |
R |
|---|---|---|---|---|
|
HMIGTO6310 |
301,5 mm (+1 ; -0 mm) (11,87 in. [+0,04 ; -0 in.]) |
227,5 mm (+1 ; -0 mm) (8,96 in. [+0,04 ; -0 in.]) |
1,6 à 5 mm (0,06 à 0,2 in) |
3 mm (0,12 in) maximum |
|
HMIGTO6315 |
340,5 mm (+1 ; -0 mm) (13,41 in. [+0,04 ; -0 in.]) |
266,5 mm (+1 ; -0 mm) (10,49 in. [+0,04 ; -0 in.]) |
NOTE : Avant de tracer la découpe du panneau, consultez la section Installation.

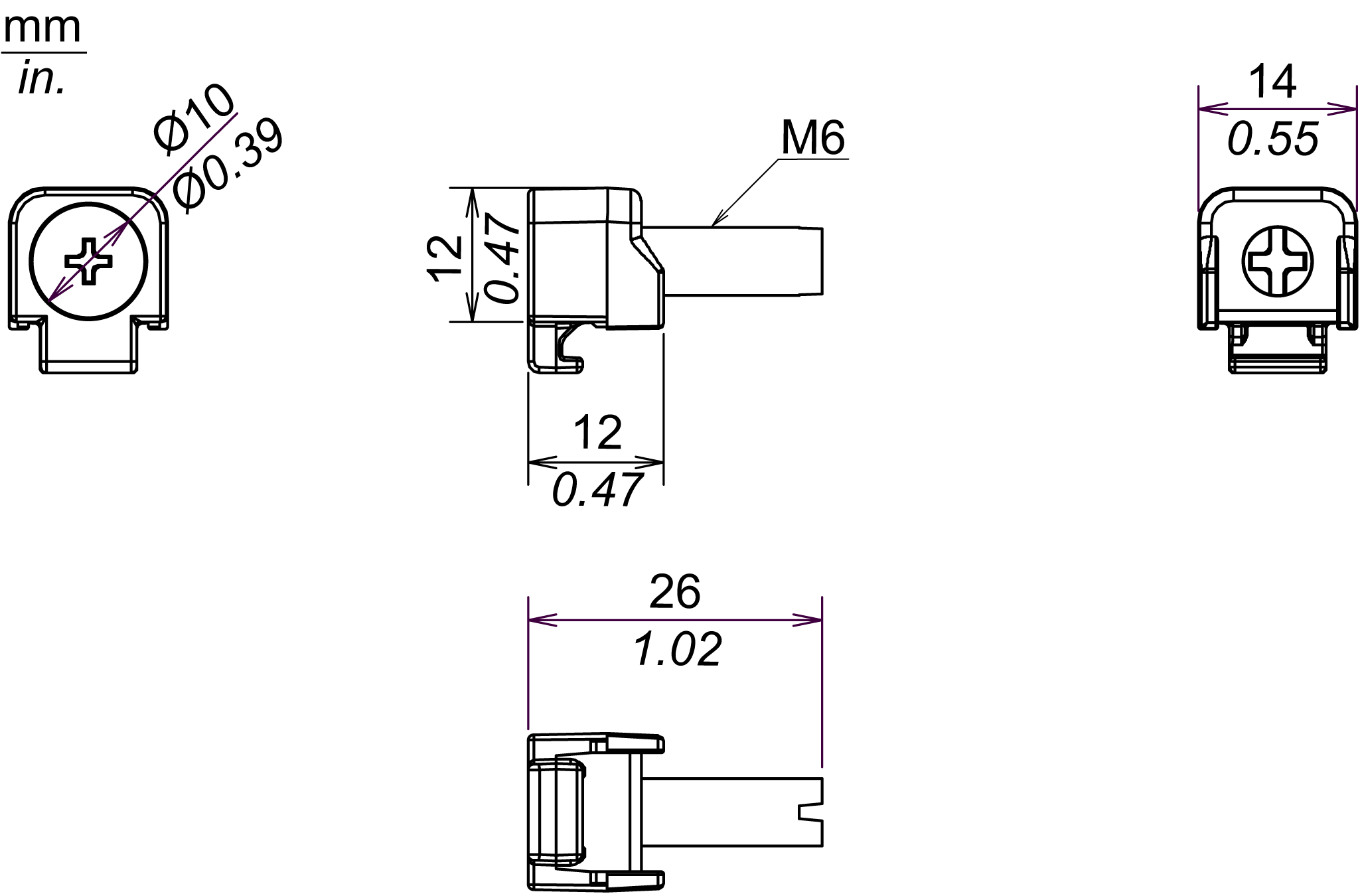

Dimensions des fixations de montage
