Connexion interface

Introduction

Utilisez uniquement le circuit SELV (Safety Extra-Low Voltage) pour connecter les interfaces série, USB et Ethernet.

Connexions de câble

DANGER

RISQUE D'EXPLOSION

oConfirmez toujours le classement d'endroit dangereux ANSI/ISA 12.12.01 ou CSA C22.2 N°213 de votre dispositif avant de l'installer ou de l'utiliser dans un endroit dangereux.

oPour appliquer ou couper l'alimentation d'un produit installé dans un endroit dangereux de la classe I, division 2, vous devez :

outiliser un interrupteur situé à l'extérieur de l'environnement dangereux, ou ;

outiliser un interrupteur certifié pour un fonctionnement de la classe I, division 1 dans la zone dangereuse.

oAssurez-vous que l'alimentation est coupée ou que la zone ne présente aucun danger avant de connecter ou déconnecter l'équipement. Cela s'applique à toutes les connexions, notamment les connexions d'alimentation, de mise à la terre, série, parallèles et réseau.

oN'utilisez jamais des câbles non blindés / non mis à la terre dans des endroits dangereux.

oN'utilisez que les périphériques USB non incendiaires.

oUtilisez l'interface USB (mini-B) pour une connexion temporaire pendant l'entretien et la configuration de l'appareil.

oN'utilisez pas l'interface USB (mini-B) dans les endroits dangereux.

oLorqu'emboîté, assurez-vous que les portes et les ouvertures du boîtier sont fermées en tout temps afin d'éviter l'accumulation des corps étrangers à l'intérieur du poste de travail.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

La règlementation sur les endroits dangereux de la division 2 stipule que toutes les connexions de câble fournissent une résistance appropriée à la traction et un dispositif de sécurité. Utilisez uniquement les dispositifs USB non incendiaires car les connexions USB de ce produit ne fournissent pas une résistance appropriée à la traction . Ne branchez ou ne débranchez pas un câble pendant que n'importe quelle extrémité du câble est sous tension. Tous les câbles de communication devraient inclure un blindage à la terre. Ce blindage devrait inclure une tresse de cuivre et du papier d'aluminium. Le boîtier du connecteur de style D-sub doit être du type conducteur métallique (par exemple, le zinc moulé) et la tresse du blindage à la terre soit se terminer directement au boîtier du connecteur. N'utilisez pas un fil de masse protégé.

Le diamètre extérieur du câble doit convenir au diamètre intérieur du serre-câble du connecteur de câble de sorte à maintenir un niveau de résistance à la traction fiable. Toujours fixez solidement les connecteurs D-sub aux connecteurs du poste de travail à l'aide des deux vis situées sur les deux côtés.

Connexion USB

Les appareils de câblage externe non incendiaires (claviers, souris) peuvent être utilisés sur le port USB avant (Type A) d’un appareil de câblage externe non incendiaire associé (ce produit). Les appareils de câblage externe non incendiaires (ce produit) peuvent être utilisés sur le port USB avant (Mini B) d’un appareil de câblage externe non incendiaire associé (ordinateur).

En plus d'être non incendiaire, tout équipement connecté aux ports USB avant doivent satisfaire aux critères suivants.

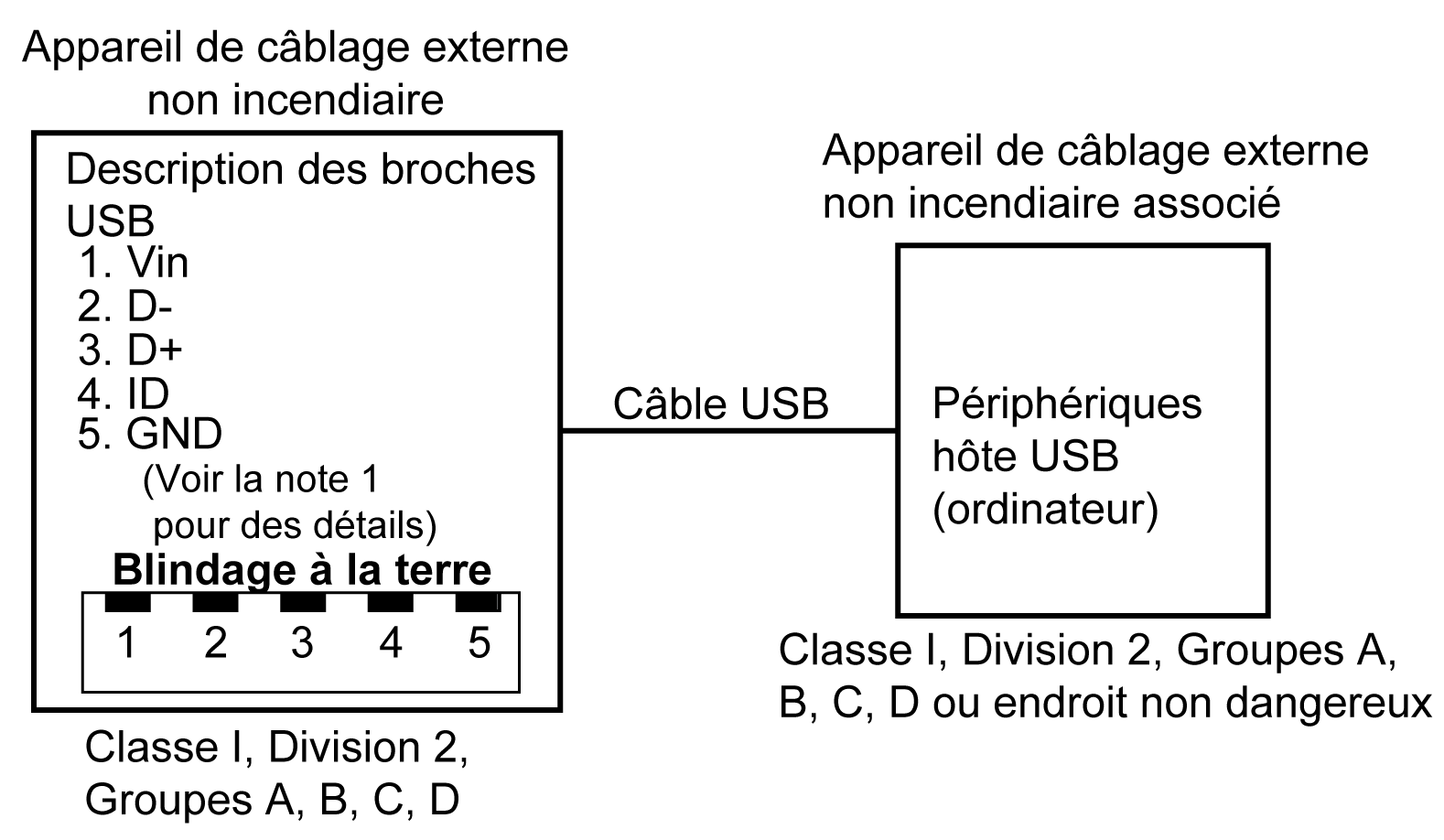

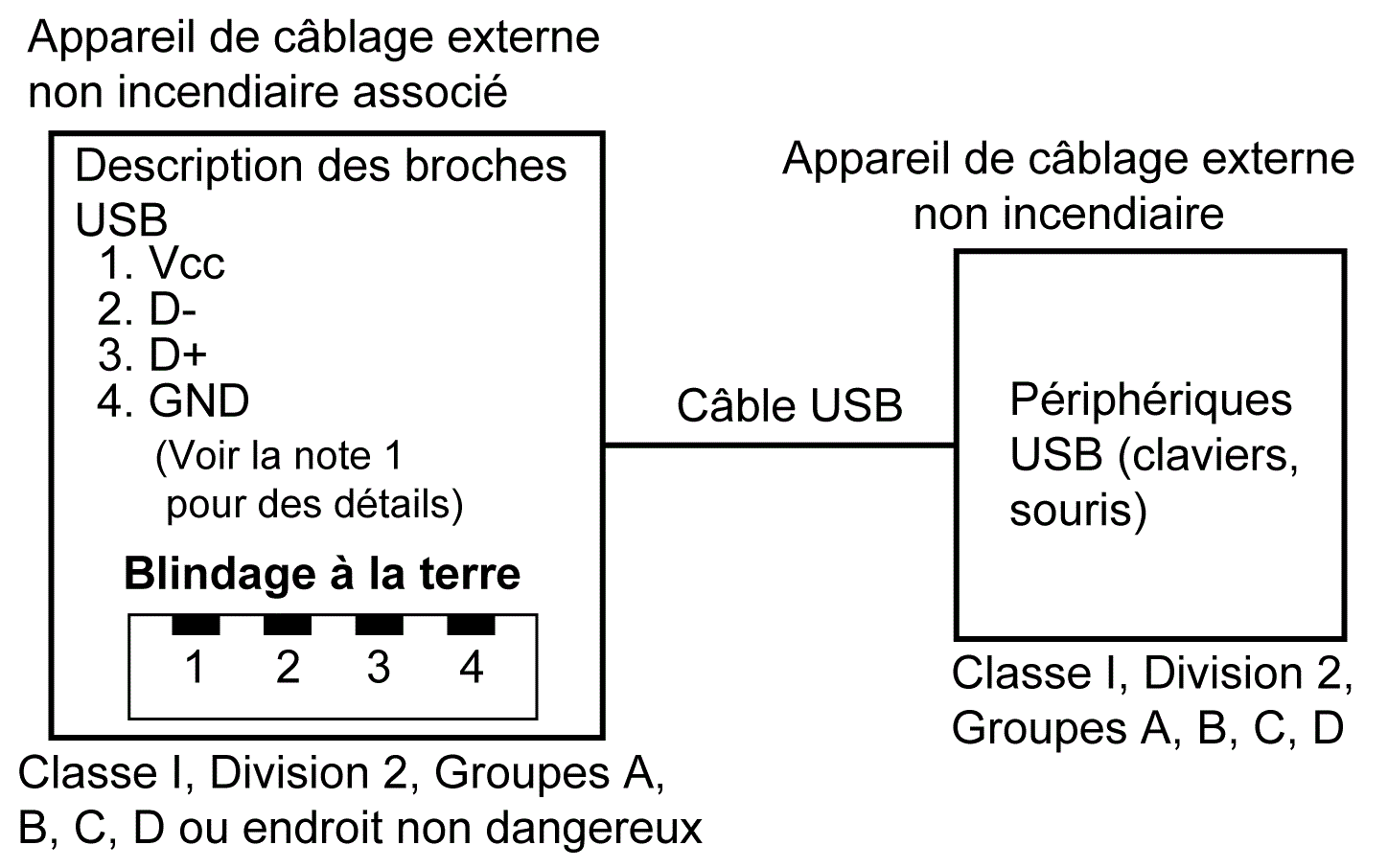

La figure suivante illustre le câblage USB :

Paramètres du circuit	USB avant (Type A)
Tension à circuit ouvert = V _c.o.	5,25 Vdc
Courant de court-circuit = I_c.c.	1 300 mA
Capacité associée = C_a	265 μF
Inductance associée = L_a	16 μH

Paramètres du circuit	USB avant (mini B)
Tension d'entrée maximale = V _max.	5,25 Vdc
Courant de charge maximale = I_max.	0,1 mA
Capacité interne = C_i	0,24 μF
Inductance interne = L_i	16 μH

NOTE :

1. Les tableaux ci-dessus répertorient les paramètres du circuit non incendiaire.

Entity Concept permet l'interconnexion d'un appareil non incendiaire avec un appareil associé – les combinaisons n'étant pas particulièrement examinées – comme système lorsque les valeurs approuvées V _oc (ou U_o) et I_sc (ou I_o) de l'appareil associé sont inférieures ou égales à Vmax (U_i) et Imax (I_i) de l'appareil non incendiaire, et les valeurs approuvées C_a (C_o) et L_a (L_o) de l'appareil associé sont supérieures ou égales à C_i + C_câble et L_i + L_câble, respectivement, de l'appareil de câblage externe non incendiaire.

2. L'appareil de câble externe non incendiaire associé et l'appareil de câble externe non incendiaire doivent satisfaire aux critères suivants :

Appareil de câblage externe non incendiaire	-	Appareil de câblage externe non incendiaire
V_oc	≤	V_max
I_sc	≤	I_max
C_a	≥	C_i + C_câble
L_a	≥	L_i + L_câble

3. Si les paramètres électriques du câble ne sont pas connus, les valeurs suivantes peuvent être utilisées :

C_câble = 196,85 pF/m (60 pF/ft)

L_câble = 0,656 μH/m (0,20 μH/ft)

4. Les méthodes de câblage doivent se conformer au code électrique du pays dans lequel le produit est utilisé.

Ce produit doit être installé dans un boîtier. S'il est installé dans un endroit de Classe I, Division 2, le boîtier doit pouvoir accepter une ou plusieurs méthodes de câblage de Division 2.

DANGER

RISQUE D'EXPLOSION

oAssurez-vous que le câblage pour l'alimentation, les entrées et les sorties (E/S) se conforme aux méthodes de câblage de la Classe I, Division 2.

oLe remplacement de n'importe quel composant peut nuire à la conformité à la Classe I, Division 2.

oNe déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables.

oCoupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit.

oAssurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements.

oFixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire.

oUtilisez uniquement les câbles USB disponibles dans le commerce.

oN'utilisez que les configurations USB non incendiaires.

oÀ utiliser dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D.

oS'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.
