Interface de sortie DVI-D



DangerElectrical_Color.gifDanger_Color.gifDANGER

CHOC ÉLECTRIQUE ET INCENDIE

Lors de l'utilisation de la borne SG pour relier un périphérique externe à ce produit :

oVérifiez qu'il n'y a pas de boucle de terre lors de l'installation du système.

oConnectez la borne SG à un équipement distant lorsque le périphérique externe n'est pas isolé.

oConnectez la borne SG sur une connexion de masse fiable et connue afin de réduire le risque d'endommager le circuit.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

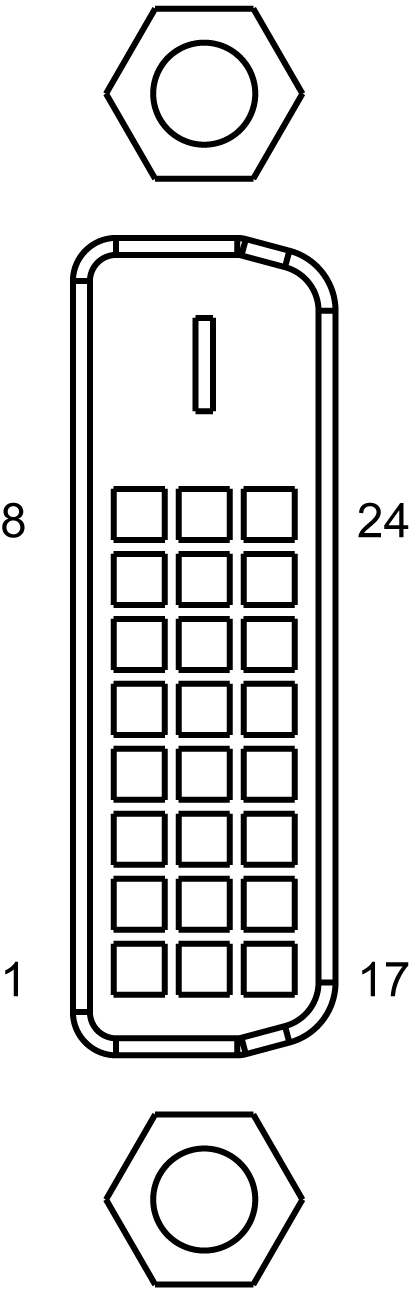

Côté produit

Broche n°

Nom du signal

Sens






1

DONNÉES TMDS 2-

Sortie

2

DONNÉES TMDS 2+

Sortie

3

BOUCLIER DE DONNÉES TMDS 2

4

NC

5

NC

6

Horloge DDC

Sortie

7

Données DDC

Entrant/Sortant

8

NC

9

DONNÉES TMDS 1-

Sortie

10

DONNÉES TMDS 1+

Sortie

11

BOUCLIER DE DONNÉES TMDS 1

12

NC

13

NC

14

Alimentation +5 Vdc

15

GND

Mise à la terre

16

HMIG5U : NC

HMIG5U2 : Hot Plug Detect (Détection de connexion à chaud)

HMIG5U : -

HMIG5U2 : Entrée

17

DONNÉES TMDS 0-

Sortie

18

DONNÉES TMDS 0+

Sortie

19

BOUCLIER DE DONNÉES TMDS 0

20

NC

21

NC

22

BOUCLIER D'HORLOGE TMDS

23

HORLOGE TMDS+

Sortie

24

HORLOGE TMDS-

Sortie

Boîtier

FG

Mise à la terre fonctionnelle

Recommandations :

Câble DVI de Schneider Electric (HMIYCABDVI1011 <10 m>)

NOTE :

oPour un fonctionnement sans bruit, utilisez le câble DVI-D recommandé.

oLes notes suivantes sont uniquement pour le modèle HMIG5U :

- La sortie DVI-D prend en charge une résolution d'écran allant à jusqu'à XGA (1 024 x 768). Lorsque le mode de sortie d'écran est défini sur le mode de clonage, la résolution d'écran maximale du Display Module est identique à celle de la sortie DVI-D, qui est XGA (1 024 x 768).

- La sortie DVI-D ne prend pas en charge Hot Plug Detect (HPD). Même si l'unité principale est sous tension pendant qu'elle est connectée à un affichage externe, ce produit produit le signal comme XGA. Si l'affichage externe ne prend pas en charge l'entrée XGA, l'écran ne s'affichera pas.
