HMIG3X

Côté	HMIG3X
Avant
Droite
Bas
Arrière

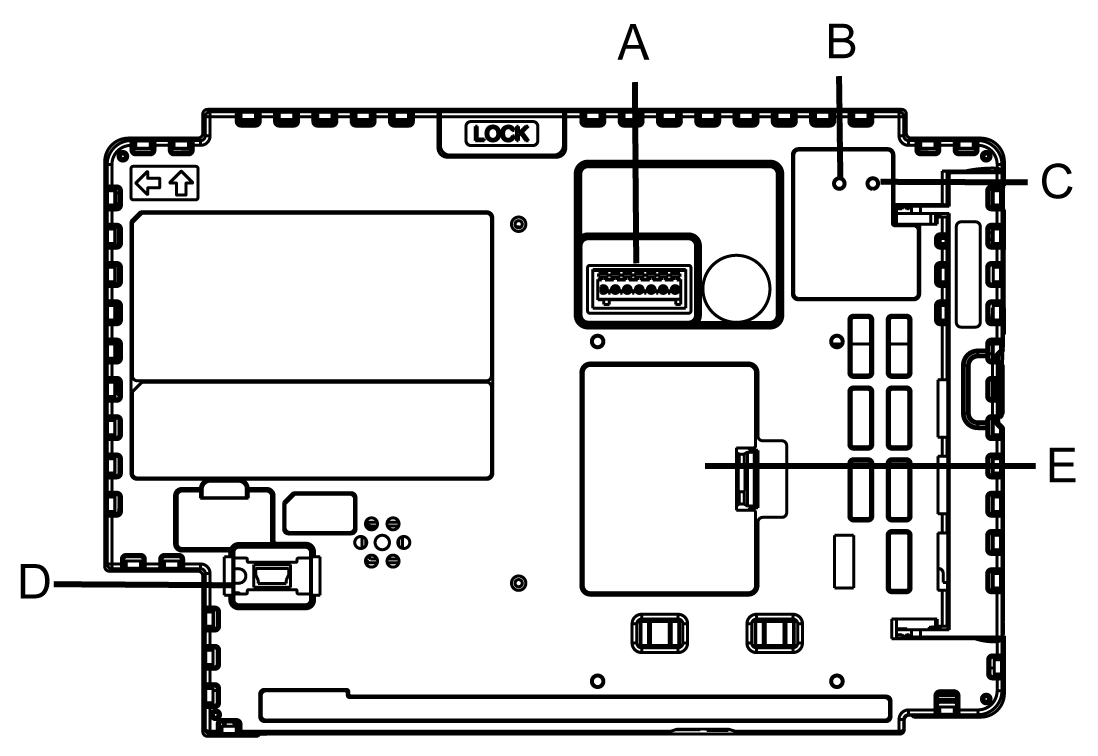

A : Interface Sortie auxiliaire/sortie pour haut-parleur (AUX)

Cette interface et Sortie d'alarme ou Sortie de vibreur sonore et Sortie sonore.

B : Voyant d'état^*1

C : Voyant d'accès par carte^*1

D : Interface USB (mini-B)^*2

E : Couvercle de l'interface d'unité d'extension (EXT)^*3

L'unité d'extension peut être intégrée dans l'ouverture du couvercle de l'interface d'unité d'extension et la batterie pour la sauvegarde de mémoire peut être connectée ou remplacée.

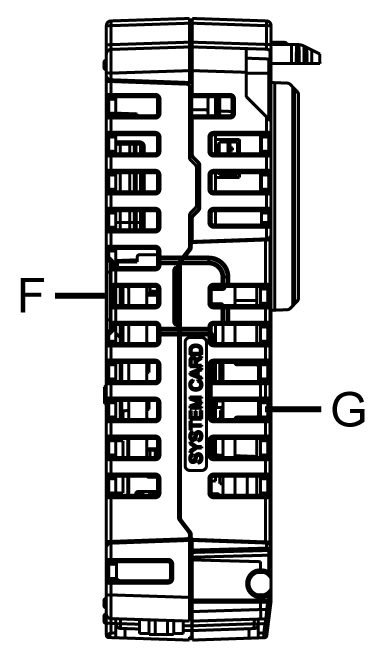

F : Capot de carte de stockage

G : Capot de carte système

Vous ne pouvez pas ouvrir ce capot lorsque le Box Module est en cours de fonctionnement.

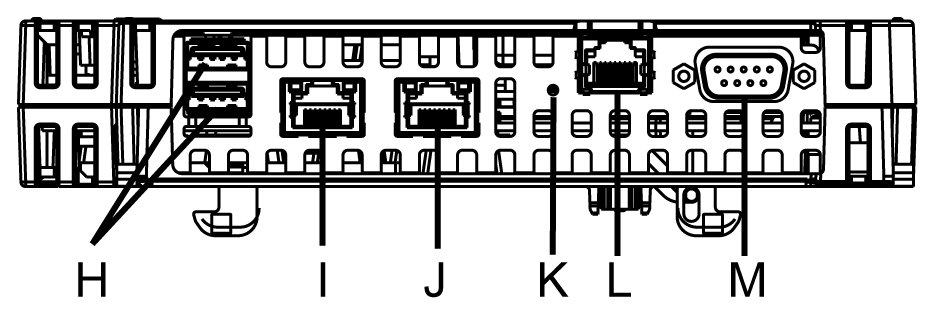

H : Interface USB (Type A)^*2

I : Interface Ethernet (Ethernet1)^*2

J : Interface Ethernet (Ethernet2)^*2

K : Voyant COM1^*2

L : Interface série (COM1)^*2

M : Interface série (COM2)^*2

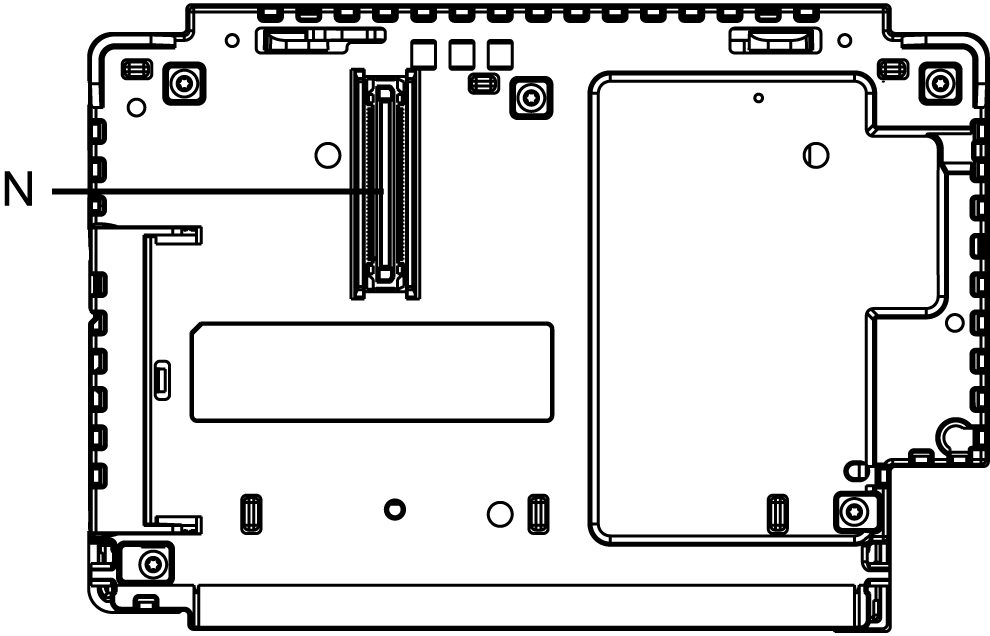

N : Interface Display Module

ATTENTION

RISQUE DE BRÛLURES

Ne branchez pas le câble de communication Modbus RJ-45 sur l'interface Ethernet.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

*1 Voir Voyants DEL.

*2 Voir Caractéristiques d'interface

*3 Voir Remplacement de la batterie principale.
