DANGER

CHOC ÉLECTRIQUE ET INCENDIE

Lors de l'utilisation de la borne SG pour relier un périphérique externe à ce produit :

oVérifiez qu'il n'y a pas de boucle de terre lors de l'installation du système.

oConnectez la borne SG à un équipement distant lorsque le périphérique externe n'est pas isolé.

oConnectez la borne SG sur une connexion de masse fiable et connue afin de réduire le risque d'endommager le circuit.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

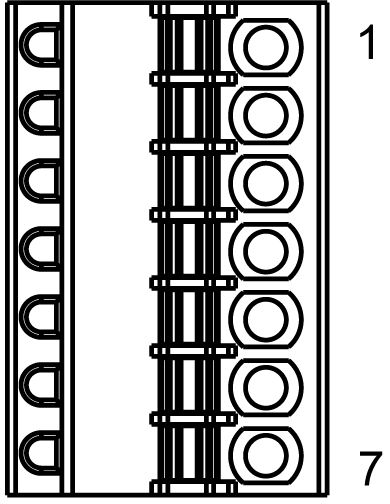

1

LineOut

Sortie

Line Out

2

LineOut_GND

Sortie

Line Out Ground

3

SP+

Sortie

Haut-parleur +

4

SP-

Sortie

Haut-parleur -

5

NC

–

Aucune connexion

6

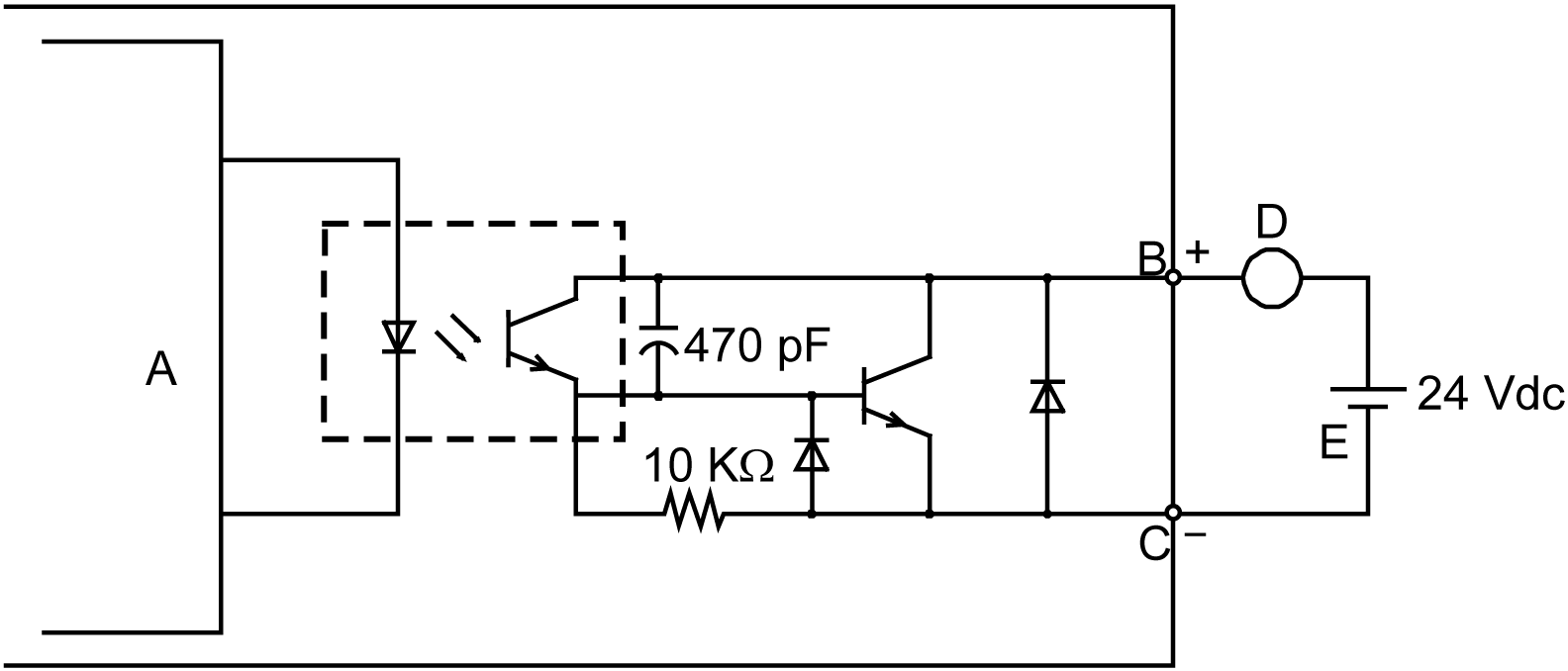

ALARM+/ BUZZER+

Sortie

(Peut être modifiée au moyen du logiciel)

7

ALARM-/ BUZZER-

Sortie
