Raccordement du cordon d'alimentation CC

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

oDébranchez toutes les sources d'alimentation de l'appareil avant de retirer tout couvercle ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.

oCoupez l'alimentation avant de câbler les bornes d'alimentation du produit.

oUtilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.

oReplacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.

oUtilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 12 à 24 Vdc. Vérifiez si votre équipement est une unité c.c. avant de le mettre sous tension.

oLe produit n'est pas équipé d'un interrupteur ; vous devez donc en installer un sur la source d'alimentation.

oVeillez à mettre à la terre la borne FG du produit.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

NOTE :

oLes bornes SG (mise à la terre du signal) et FG (prise de terre) sont connectées à l'intérieur du produit.

oUne fois la borne FG connectée, assurez-vous que le fil est relié à la terre. Si le produit n'est pas relié à la terre, des interférences électromagnétiques (EMI) excessives peuvent survenir.

Préparation du cordon d'alimentation CC

oAssurez-vous que le fil de terre soit du même calibre ou supérieur par rapport aux fils d'alimentation.

oN'utilisez pas des fils en aluminium pour le cordon d'alimentation.

oPour éviter la possibilité d'un court-circuit de borne, utilisez une borne à broche équipée d'une gaine isolante.

oSi les extrémités de chaque fil ne sont pas torsadées correctement, les fils peuvent créer un court circuit.

oLe type de conducteur est un fil rigide ou toronné.

oUtilisez un fil de cuivre classé pour une température de 75 °C (167 °F) ou supérieure.

Diamètre du cordon d'alimentation	0,75...2,5 mm² (18...13 AWG)^*1
Type de conducteur	Fil massif ou multibrin

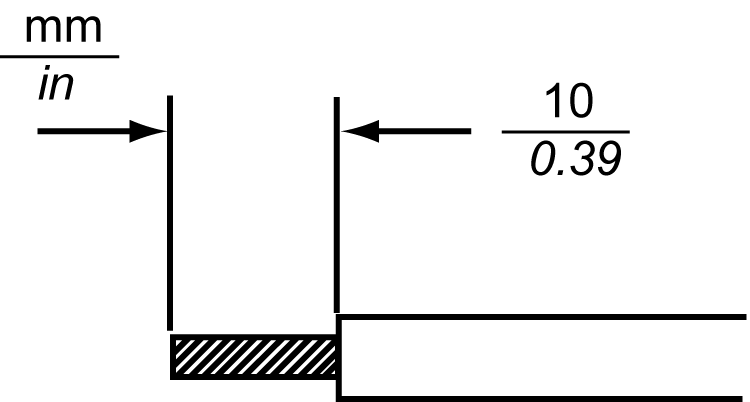

Longueur du conducteur

*1 Pour la compatibilité UL, utilisez AWG 14 ou AWG 13.

Spécifications de l'alimentation CC : Borniers à ressort

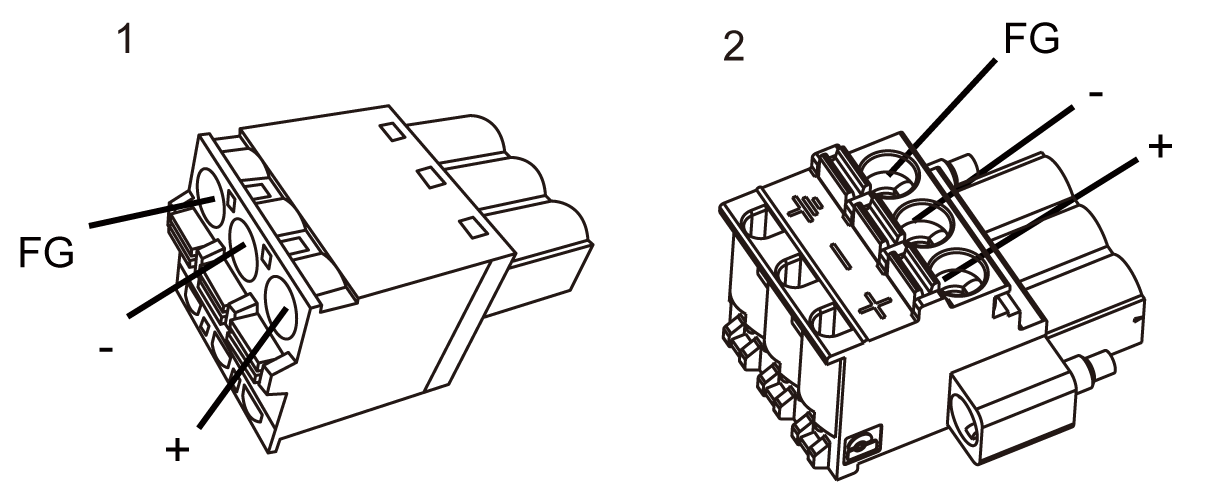

Tous les modèles sauf HMIDT35X sont expédiés avec un connecteur d'alimentation de type angle droit, et le modèle HMIDT35X est expédié avec un connecteur d'alimentation de type droit.


1 Type droit : HMIZGPWS de Schneider Electric

2 Type angle droit : HMIZGPWS2 de Schneider Electric

NOTE : Vous ne pouvez pas connecter le type angle droit au HMIDT35X.

Connexion	Fil
+	12...24 Vdc
-	0 Vdc
FG	Borne de terre raccordée au châssis du panneau.

Raccordement du cordon d'alimentation CC

Étape	Action
1	Assurez-vous que le cordon d'alimentation n'est pas branché sur l'alimentation.
2	Vérifiez la tension nominale et enlevez l'autocollant « DC24V » du connecteur d'alimentation CC.
3	Connectez chaque fil du câble d'alimentation sur une borne à broche.
4	Appuyez sur le bouton d'ouverture à l'aide d'un petit tournevis plat pour ouvrir le trou de broche désiré.

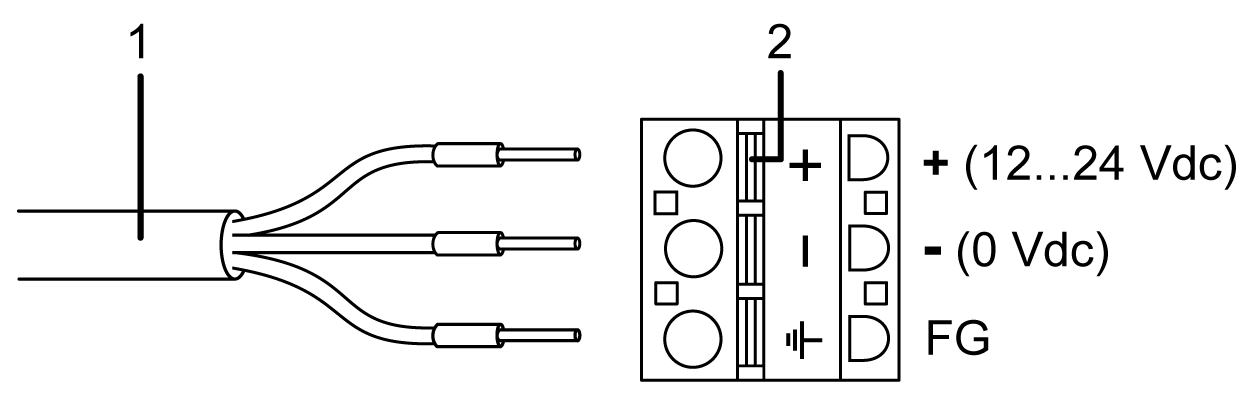

5	Insérez chaque fil du cordon d'alimentation dans son trou correspondant. Relâchez le bouton d'ouverture afin de pincer le fil en place. 1 Cordon d'alimentation CC 2 Bouton d'ouverture Lors de l'utilisation d'un fil multibrin, ne le court-circuitez pas avec les fils avoisinants.
6	Après avoir inséré les trois fils du cordon d'alimentation, insérez le connecteur d'alimentation CC dans le connecteur d'alimentation sur le produit.
7	Lors de l'utilisation du connecteur d'alimentation CC avec des vis fixables, utilisez un tournevis à lame plate pour fixer les vis aux deux côtés du connecteur. Le couple nécessaire est de 0,5 N•m (4,4 lb-in).

NOTE :

oNe soudez pas le fil directement sur la broche à pince de l'alimentation.

oSi le fil n'est pas inséré dans la borne FG correctement, les opérations tactiles pourraient ne pas répondre de façon prévue.
