DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

oDébranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.

oDébranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.

oUtilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.

oReplacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS

RISQUE DE DETERIORATION DU MATERIEL

oLors d'un montage vertical de ce produit, avant de fixer le panneau, installez le Box Module sur le Display Module.

oLors de l'installation du Box Module sur le Display Module, placez le Display Module sur une surface propre et plane avec l'écran orienté vers le bas.

Le non-respect de ces instructions peut provoquer des dommages matériels.

1

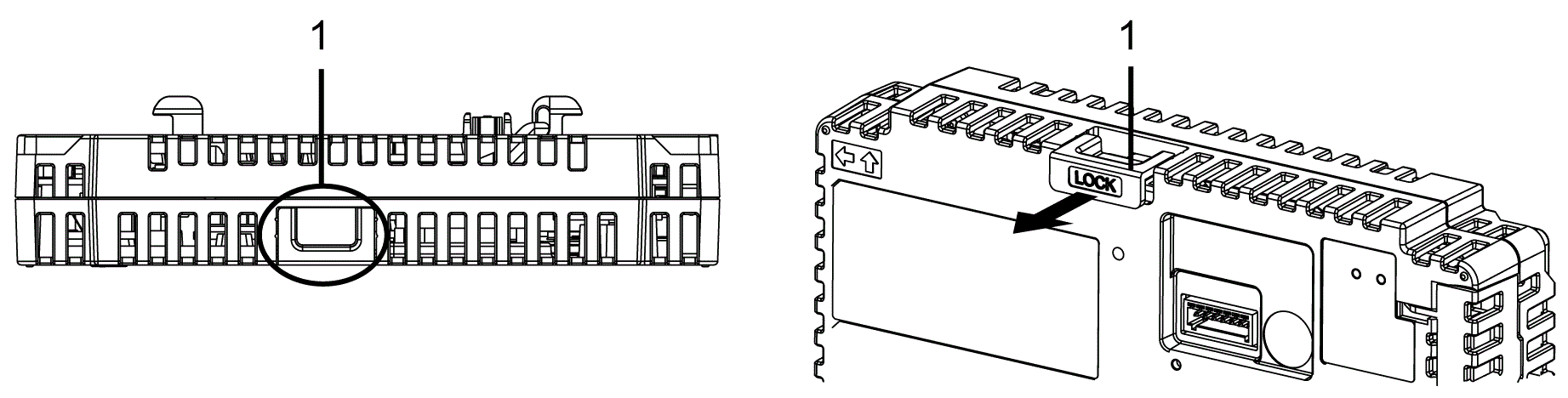

Tirez le verrou vers l'avant sur le dessus du Box Module pour relâcher le verrou comme illustré.

1 VERROUILLER

2

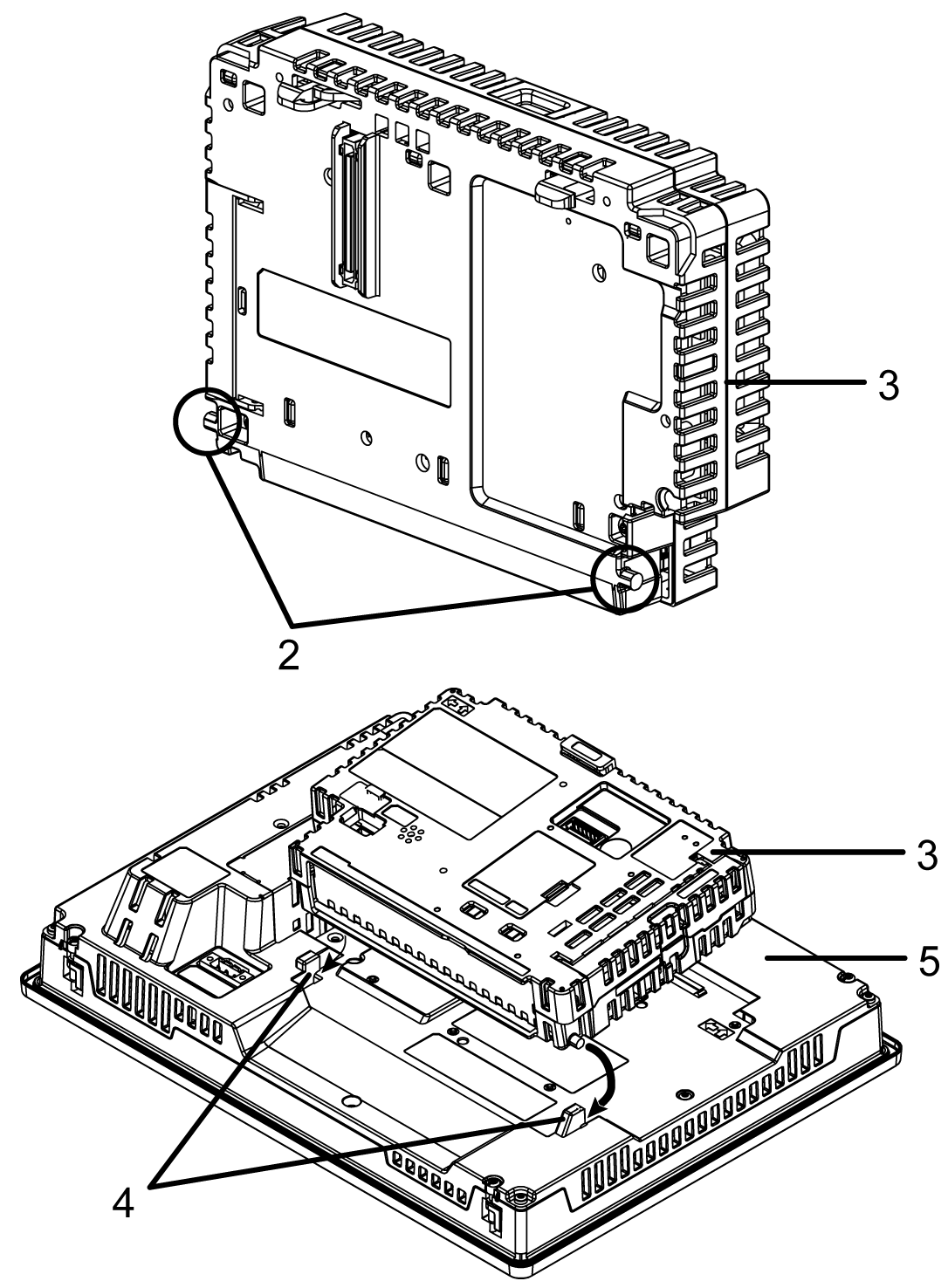

Insérez les points en saillie situés en bas à gauche et à droite du Box Module dans les deux trous qui se trouvent à l'arrière du Display Module pour fixer le Box Module.

2 Points en saillie

3 Box Module

4 Trous pour insertion

5 Display Module

3

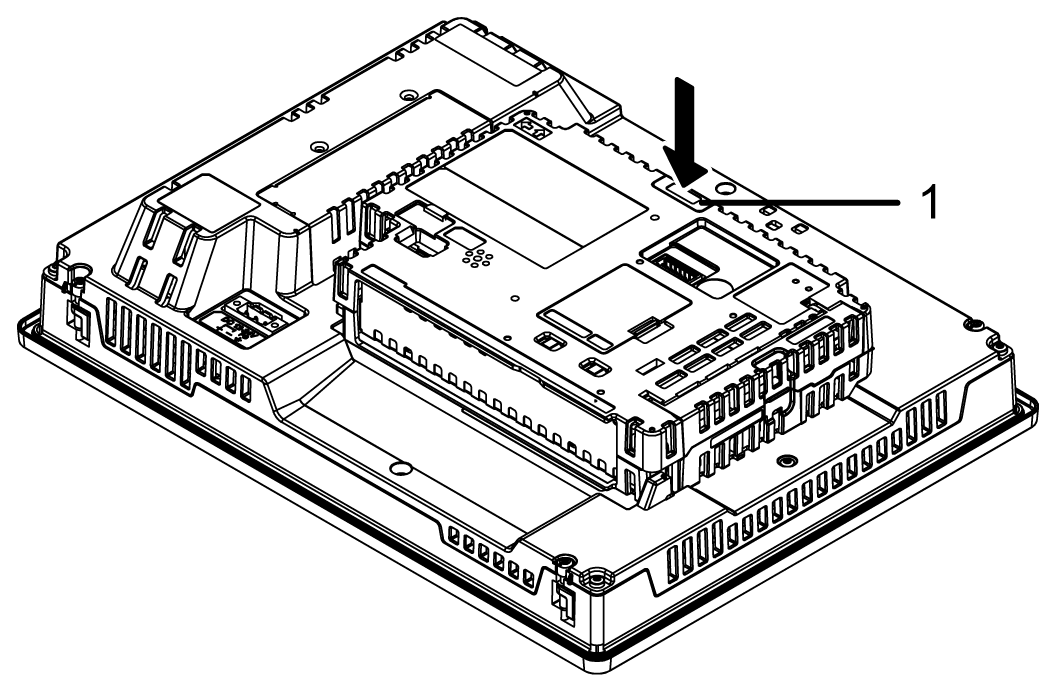

Appuyez sur le verrou qui se trouve sur le dessus du Box Module afin de le monter sur le Display Module

1 VERROUILLER
