Le type Fréquencemètre mesure une fréquence d'événement en Hz.
Le type Fréquencemètre calcule le nombre d'impulsions dans des intervalles de 1 s. Une valeur mise à jour en Hz est disponible pour chaque base de temps (10, 100 ou 1000 ms).
Lors d'une variation de la fréquence, le temps de restitution de la valeur est de 1 s avec une précision de 1 Hz.
La fréquence maximale que le module peut mesurer sur l'entrée A est de 200 kHz. Au-delà de 200 kHz, la valeur du registre de comptage peut diminuer jusqu'à atteindre 0.
Si la fonction experte est configurée avec une E/S normale, la période minimale admissible est de 0,4 ms.
Le cycle de service maximal à 200 KHz est de 60 %.

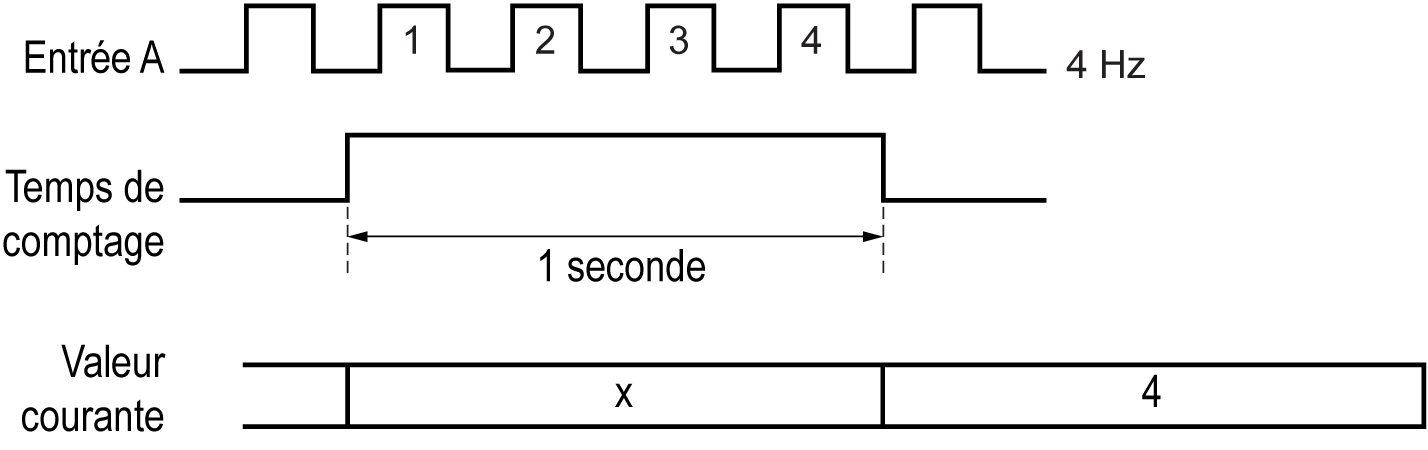

Ce schéma présente le principe de Fréquencemètre :
