La ligne série 2 est utilisée pour communiquer avec des équipements qui prennent en charge le protocole Modbus comme maître ou comme esclave et le protocole ASCII (imprimante, modem, etc.). Elle accepte une connexion RS485 uniquement.
|
Caractéristique |
Description |
|
|---|---|---|
|
Fonction |
RS485 |
|
|
Type de connecteur |
Bornier à vis débrochable |
|
|
Isolation |
Non isolé |
|
|
Débit maximal en bauds |
De 1 200 à 115 200 bps |
|
|
Câble |
Type |
Blindé |
|
Longueur maximale |
15 m (49 ft) pour RS485 |
|
|
Polarisation |
Raccordement d'après la configuration logicielle si nœud configuré comme maître Résistances de 560 Ω facultatives |
|
|
Alimentation 5 VCC pour RS485 |
Non |
|

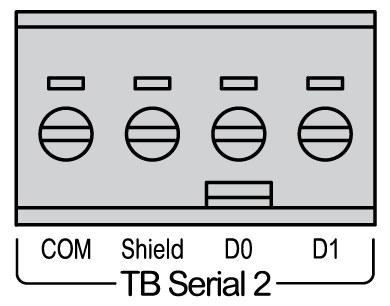

L'illustration suivante montre les broches du bornier débrochable :
|
Broche |
RS485 |
|---|---|
|
COM |
Com. 0 V |
|
Blindage |
Blindage |
|
D0 |
D0 (B-) |
|
D1 |
D1 (A+) |
Reportez-vous à Dépose du bornier.

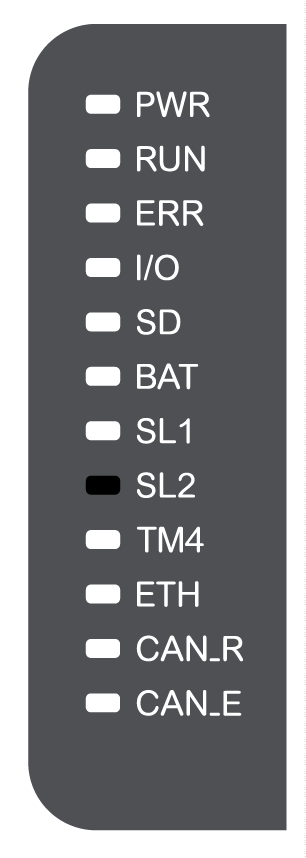

L'illustration suivante montre le voyant d'état :
Le tableau ci-dessous décrit le voyant d'état de la ligne série 2 :
|
Libellé |
Description |
Voyant |
||
|---|---|---|---|---|
|
Couleur |
Etat |
Description |
||
|
SL2 |
Ligne série 2 |
Vert |
Allumé |
Indique l'activité de la ligne série 2. |
|
Eteint |
Indique l'absence de communication série. |
|||
