Quatre fonctions de modulation de largeur d'impulsion peuvent être configurées sur le contrôleur.
Ajout d'une fonction de modulation de largeur d'impulsion
|
Etape |
Action |
|---|---|
|
1 |
Double-cliquez sur le nœud Générateurs d'impulsions de votre contrôleur dans l'arborescence Appareils. |
|
2 |
Double-cliquez sur la valeur de Fonction de génération d'impulsions et sélectionnez PWM. Résultat : les paramètres de configuration PWM s'affichent. |

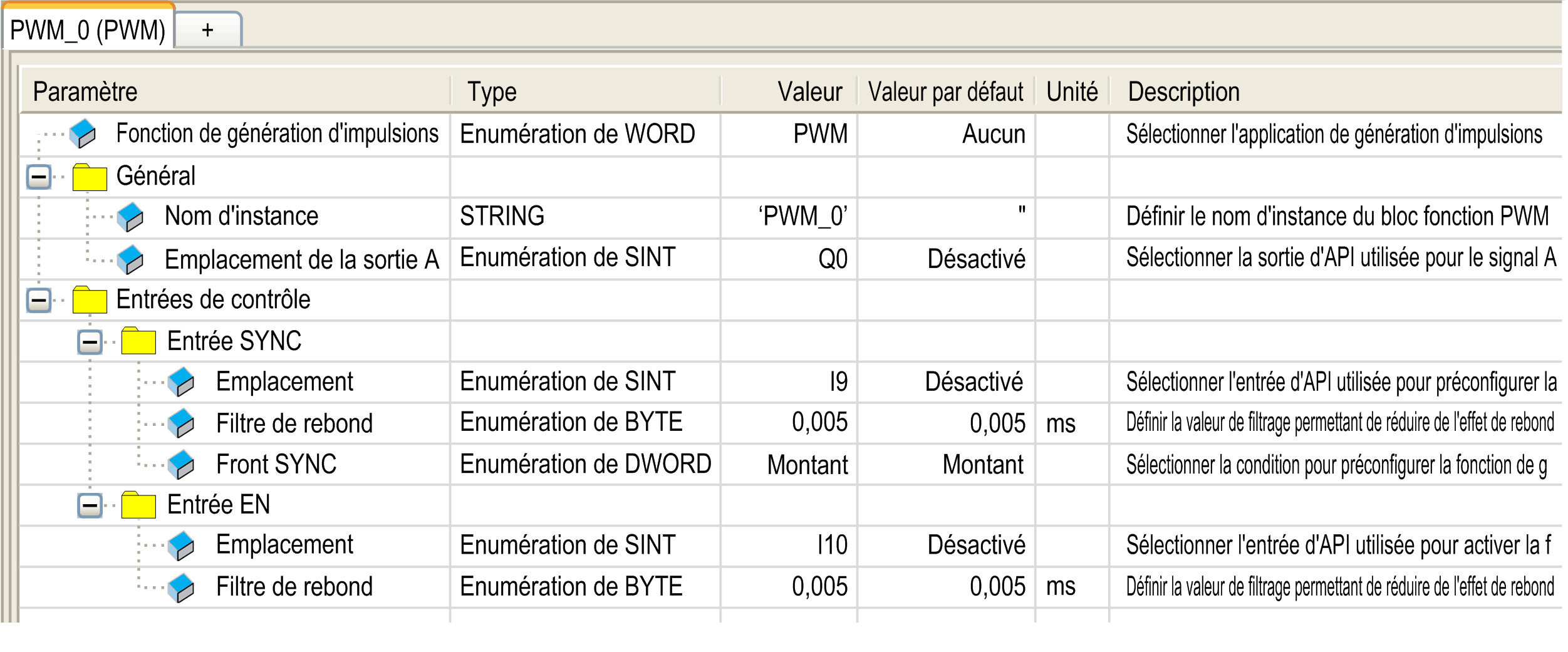

Cette figure montre un exemple d'une fenêtre Configuration PWM :
La fonction de modulation de largeur d'impulsion a les paramètres suivants :
|
Paramètre |
Valeur |
Par défaut |
Description |
|
|---|---|---|---|---|
|
Général |
Nom d'instance |
- |
PWM_0 à PWM_3 |
Définissez le nom d'instance de la fonction PWM. |
|
Emplacement de la sortie A |
Désactivé Q0 à Q3 (sorties rapides) Q4 à Q7 (sorties normales)(1) |
Désactivé |
Sélectionnez la sortie de contrôleur utilisée pour le signal A. |
|
|
Entrées de contrôle / entrée SYNC |
Emplacement |
Désactivé I0 à I7 (entrées rapides) I8 à I13 (entrées normales TM241•24•) I8 à I15 (entrées normales TM241•40•) |
Désactivé |
Sélectionnez l'entrée de contrôleur utilisée pour présélectionner la fonction PWM. |
|
Filtre de rebond |
0,000 0,001 0,002 0,005 0,010 0,1 1,5 1 5 |
0,005 |
Définissez la valeur de filtrage permettant de réduire l'effet de rebond sur l'entrée SYNC (en ms). |
|
|
Front SYNC |
Montant Descendant Les deux |
Montant |
Sélectionnez la condition permettant de présélectionner la fonction PWM avc l'entrée SYNC. |
|
|
Entrées de contrôle / entrée EN |
Emplacement |
Désactivé I0 à I7 (entrées rapides) I8 à I15 (entrées normales TM241•40•) I8 à I13 (entrées normales TM241•24•) |
Désactivé |
Sélectionnez l'entrée de contrôleur utilisée pour activer la fonction PWM. |
|
Filtre de rebond |
0,000 0,001 0,002 0,005 0,010 0,1 1,5 1 5 |
0,005 |
Définissez la valeur de filtrage permettant de réduire l'effet de rebond sur l'entrée EN (en ms). |
|
|
(1) Non disponible pour les références M241 Logic Controller équipées de sorties à relais. |
||||
Synchronisation avec un événement externe
Sur un front montant de l'entrée physique IN_SYNC (avec EN_Sync = 1), le cycle courant est interrompu et la fonction PWM débute un nouveau cycle.

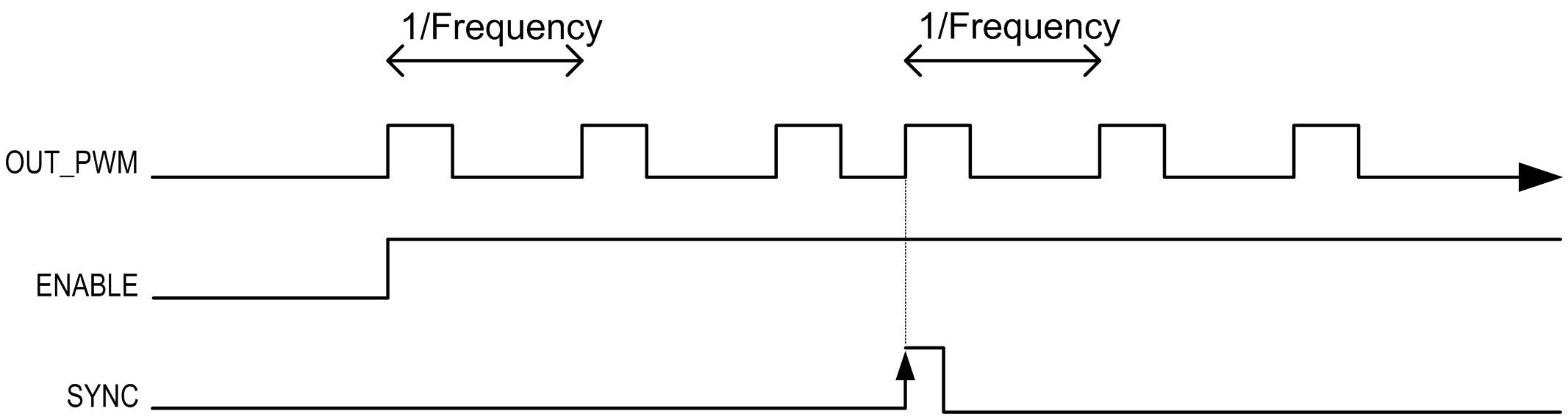

Cette illustration fournit un schéma d'impulsion du bloc fonction Pulse Width Modulation avec l'utilisation de l'entrée IN_SYNC :
