Le TM251MESE comporte deux réseaux Ethernet différents. Chaque réseau a ses propres adresses IP et MAC uniques.
Ces deux réseaux Ethernet sont appelés Ethernet 1 et Ethernet 2 :
oEthernet 1 comprend deux ports Ethernet commutés, dédiés à la communication entre des machines ou avec le réseau de contrôle.
oEthernet 2 comprend un port Ethernet, dédié au réseau d'équipements et prenant en charge les connexions Ethernet Industriel.
Architecture Ethernet Industriel

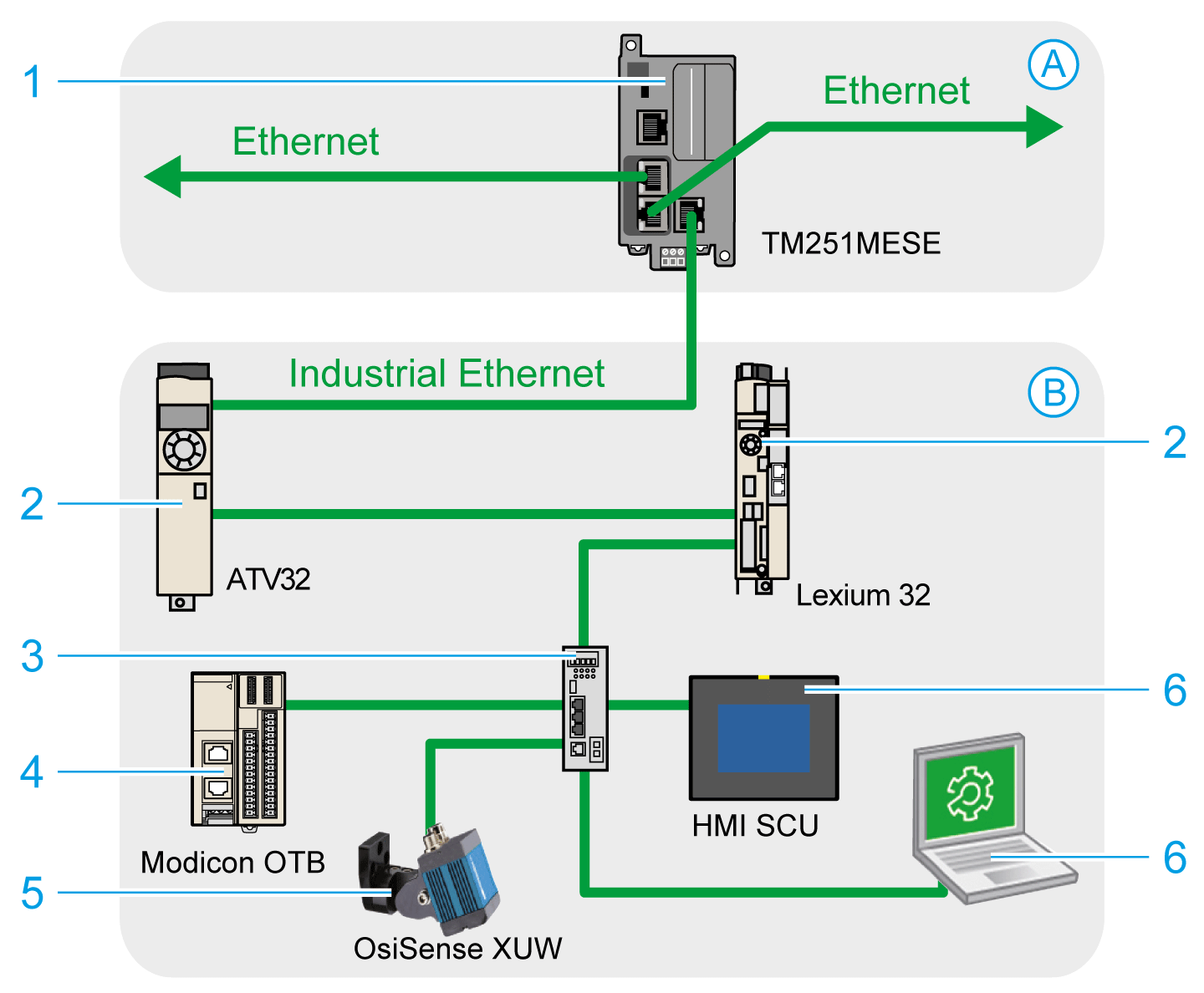

La figure suivante représente une architecture Ethernet Industriel classique :
A Réseau de contrôle
B Réseau d'équipements
2 Esclaves chaînés
3 Commutateur Ethernet
4 Ilot d'E/S (Modbus TCP)
5 Capteur de vision (EtherNet/IP)
6 PC et IHM (TCP/UDP)
2, 4 et 5 Equipements esclaves Ethernet Industriel (EtherNet/IP / Modbus TCP)
Connexions Ethernet Industriel avec scrutateur d'E/S Modbus TCP - Architecture
Vous pouvez, par exemple :
oconnecter votre PC au réseau Ethernet 1 ;
outiliser un scrutateur d'E/S Modbus TCP ou EtherNet/IP avec le réseau Ethernet 2.
La figure suivante montre un exemple d'architecture Ethernet Industriel avec un TM251MESE.
