Connexion d'un Modicon M251 Logic Controller à un ordinateur
Raccordement du contrôleur à un PC
Pour transférer, exécuter et surveiller les applications, raccordez le contrôleur à un ordinateur avec EcoStruxure Machine Expert installé, à l'aide d'un câble USB ou d'une connexion Ethernet (pour les références disposant d'un port Ethernet).
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Connectez systématiquement le câble de communication au PC avant de le brancher au contrôleur. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
Téléchargement via un port USB alimenté
Afin d'exécuter certaines opérations, le M251 Logic Controller peut être alimenté via le port mini B USB. Un mécanisme de diode évite l'utilisation simultanée de deux alimentations (USB et standard) au niveau du Logic Controller ou l'application d'une tension au port USB.
Lorsqu'il est alimenté uniquement par le port USB, le contrôleur logique exécute le micrologiciel et le projet d'initialisation (le cas échéant). En outre, la carte d'E/S n'est pas alimentée lors de l'initialisation (durée identique à une initialisation classique). Le téléchargement via un port USB alimenté initialise la mémoire Flash interne avec un micrologiciel ou une application et des paramètres lorsque le contrôleur est alimenté par un port USB. L'utilisation de l'assistant Controller Assistant est recommandée pour raccorder le contrôleur. Consultez le document EcoStruxure Machine Expert Controller Assistant - Guide de l'utilisateur.
Le port mini B USB du contrôleur est facilement accessible, sans ouvrir totalement l'équipement. Vous pouvez raccorder le contrôleur au PC au moyen d'un câble USB. Les câbles longs sont à proscrire pour les téléchargements via le port USB alimenté.
|
|
|
ALIMENTATION INSUFFISANTE POUR LE TELECHARGEMENT PAR PORT USB |
|
N'utilisez pas un câble supérieur à 3 m pour un téléchargement par port USB alimenté. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
NOTE : Il n'est pas prévu que vous utilisiez le téléchargement alimenté par USB sur un contrôleur installé. En fonction du nombre de modules d'extension d'E/S inclus dans la configuration physique du contrôleur installé, il se peut que le port USB du PC ne fournisse pas suffisamment d'énergie pour exécuter le téléchargement.

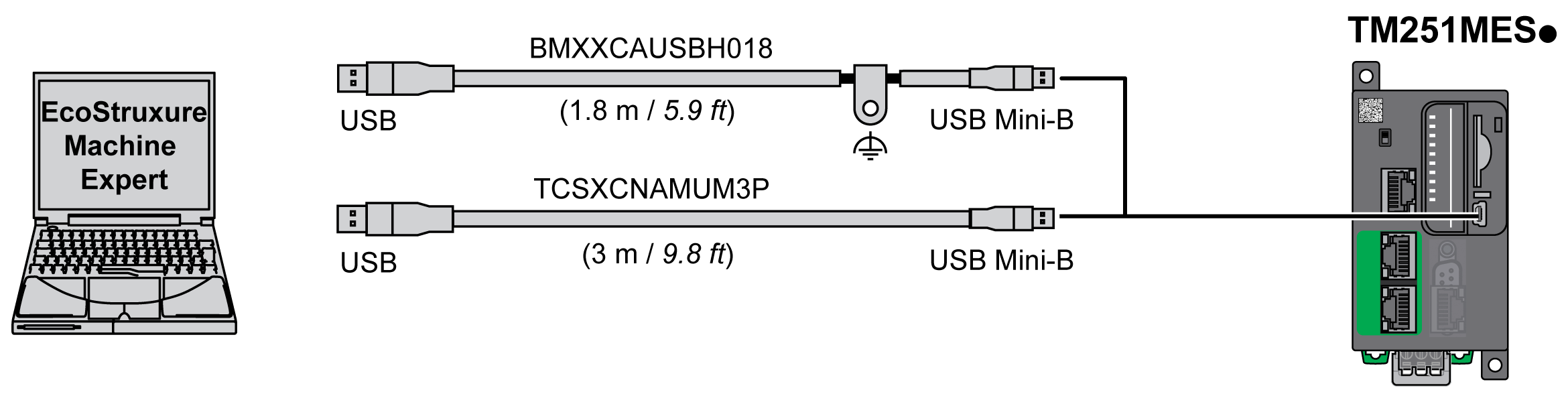

Raccordement au port mini B USB
TCSXCNAMUM3P : Ce câble USB convient pour les connexions de courte durée (mises à jour rapides ou récupération de valeurs de données, par exemple).
BMXXCAUSBH018 : ce câble USB blindé et mis à la terre convient pour une connexion de longue durée.
NOTE : Vous pouvez connecter au PC seulement 1 contrôleur à la fois ou tout autre équipement associé à EcoStruxure Machine Expert et ses composants.
Le port Mini-B USB est le port de programmation qui vous permet de connecter un PC au port d'hôte USB à l'aide du logiciel EcoStruxure Machine Expert. En utilisant un câble USB classique, cette connexion est idéale pour les mises à jour rapides du programme ou les connexions à courte durée afin d'assurer la maintenance et de vérifier des valeurs de données. Elle ne convient pas aux connexions à long terme, comme la mise en service ou la surveillance, qui requièrent des câbles spécifiques minimisant les interférences électromagnétiques.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT OU ÉQUIPEMENT INOPÉRANT |
|
oPour un raccordement de longue durée, vous devez utiliser un câble USB blindé, tel qu'un BMX XCAUSBH0••, raccordé à la terre fonctionnelle (FE) du système. oNe connectez pas plusieurs contrôleurs ou coupleurs de bus simultanément en utilisant des connexions USB. oN'utilisez le ou les ports USB que si la zone est identifiée comme non dangereuse. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le câble de communication doit d'abord être branché au PC pour réduire le risque de décharge électrostatique néfaste pour le contrôleur.
Pour raccorder le câble USB au contrôleur, procédez comme suit :
|
Etape |
Action |
|---|---|
|
1 |
1a Pour établir une connexion de longue durée à l'aide du câble BMXXCAUSBH018 ou d'un autre câble blindé et mis à la terre, veillez à relier le connecteur blindé à la terre fonctionnelle (FE) ou à la terre de protection (PE) de votre système avant de brancher le câble au contrôleur et au PC. 1b Pour établir une connexion de courte durée à l'aide du câble TCSXCNAMUM3P ou d'un autre câble USB non mis à la terre, passez à l'étape 2. |
|
2 |
Raccordez votre câble USB à l'ordinateur. |
|
3 |
Ouvrez le capot d'accès articulé. |
|
4 |
Raccordez le connecteur Mini de votre câble USB au connecteur USB du contrôleur. |
Vous pouvez aussi connecter le contrôleur au PC par un câble Ethernet.
|
Etape |
Action |
|---|---|
|
1 |
Connectez le câble Ethernet à l'ordinateur. |
|
2 |
Connectez le câble Ethernet à l’un des ports Ethernet 1 du contrôleur. |
