Architectures des E/S distribuées TM5 / TM7
Le Système TM5/TM7 est un système ouvert compatible avec les normes ouvertes de bus de terrain suivantes :
oEtherNet/IP

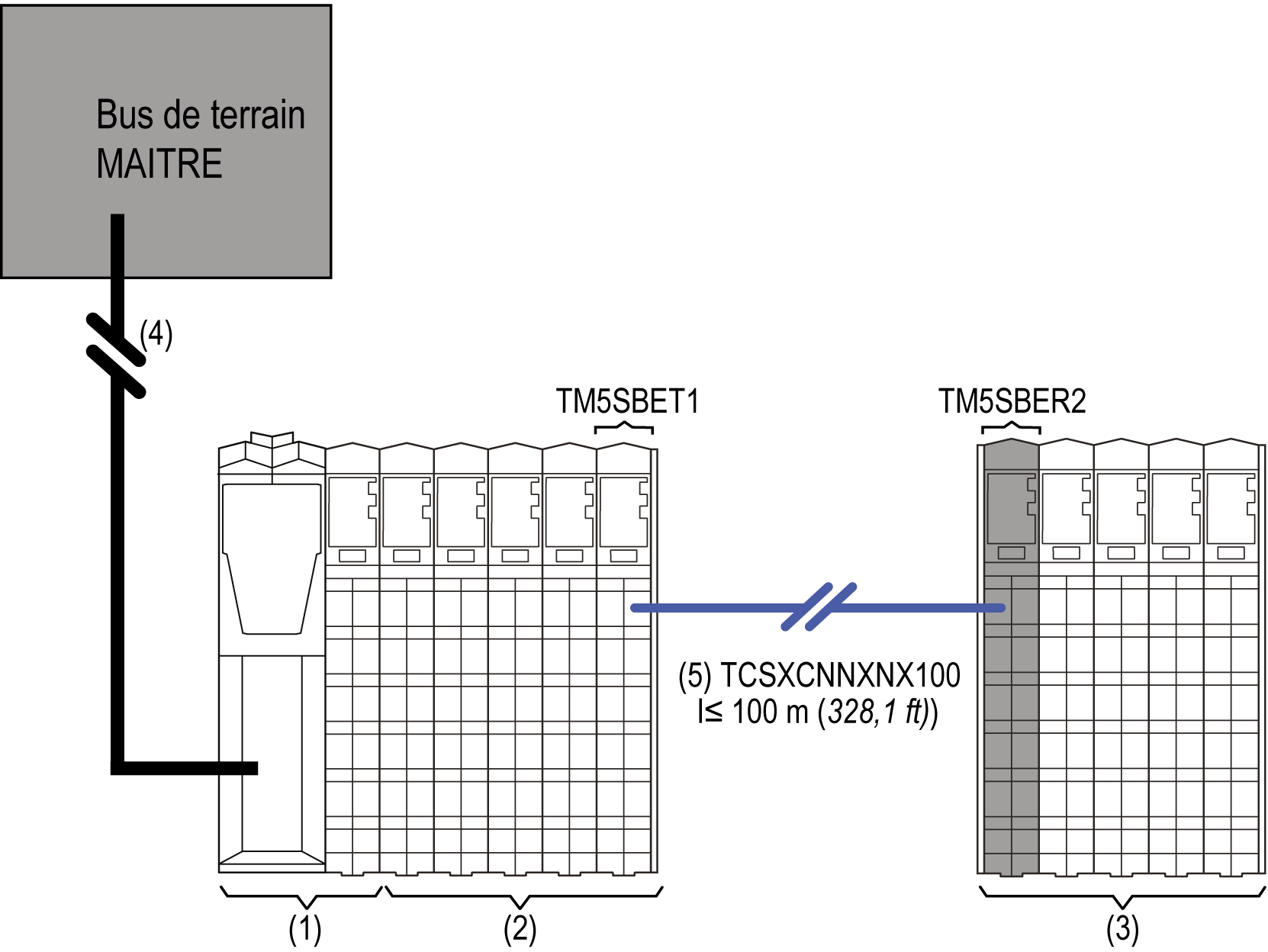

La figure suivante représente des E/S distribuées TM5 connectées à un maître de bus de terrain :
1 Interface du bus de terrain TM5
2 E/S d'extension distribuées TM5
1 + 2 Ilot d'E/S distribuées TM5
3 Ilot d'E/S distantes TM5
4 Câble du bus de terrain
5 Câble du bus d'extension TM5

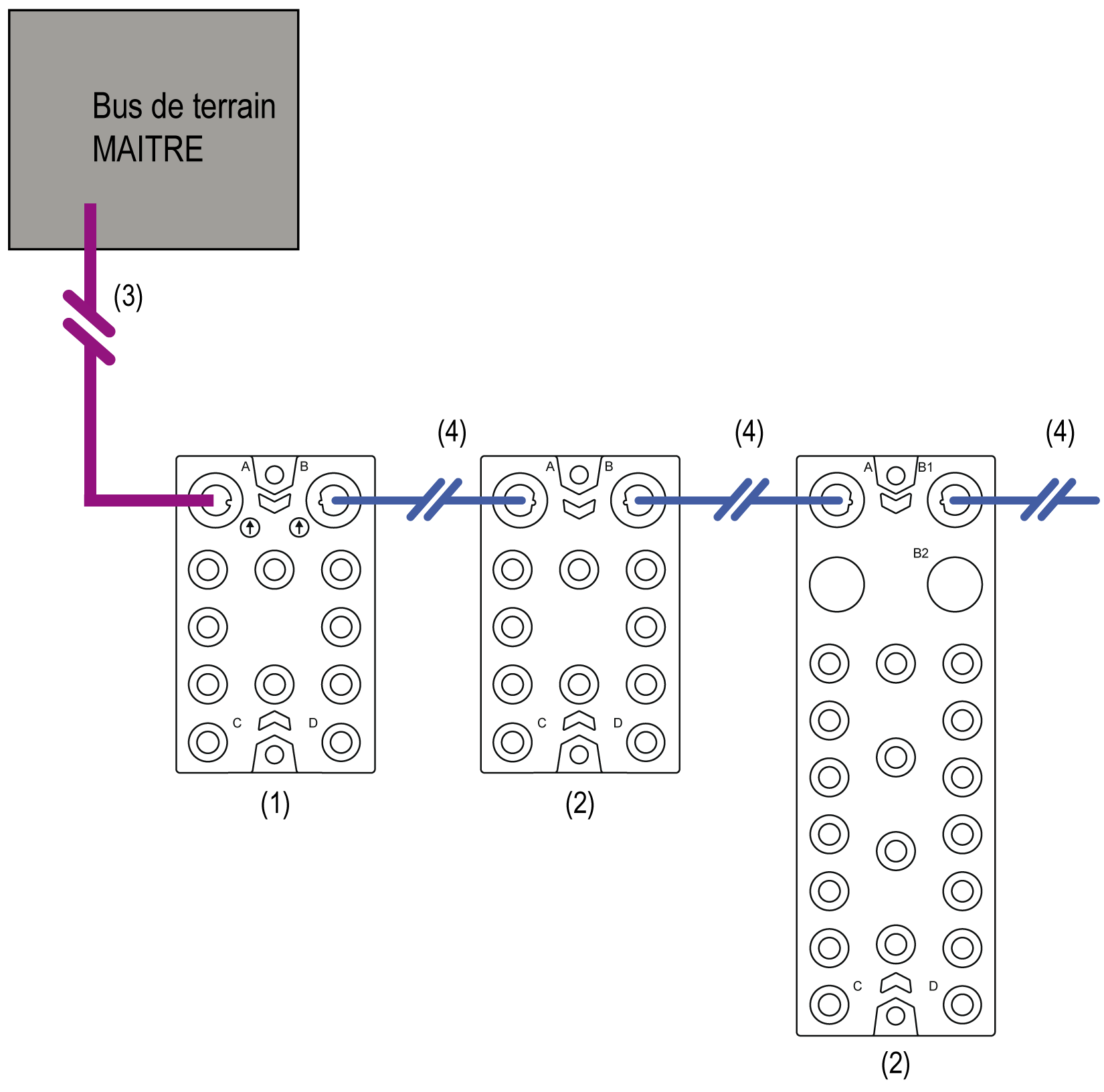

La figure suivante représente des E/S distribuées TM7 connectées à un maître de bus de terrain :
1 Bloc d'E/S de l'interface du bus de terrain TM7
2 Blocs d'E/S d'extension TM7
3 Câble du bus de terrain
4 Câbles du bus d'extension TM7
E/S distribuées mixtes TM5 / TM7
En plus de votre configuration distribuée, vous pouvez placer des E/S distantes à une distance atteignant 100 m et créer une configuration d'E/S distribuées mixtes TM5 / TM7.

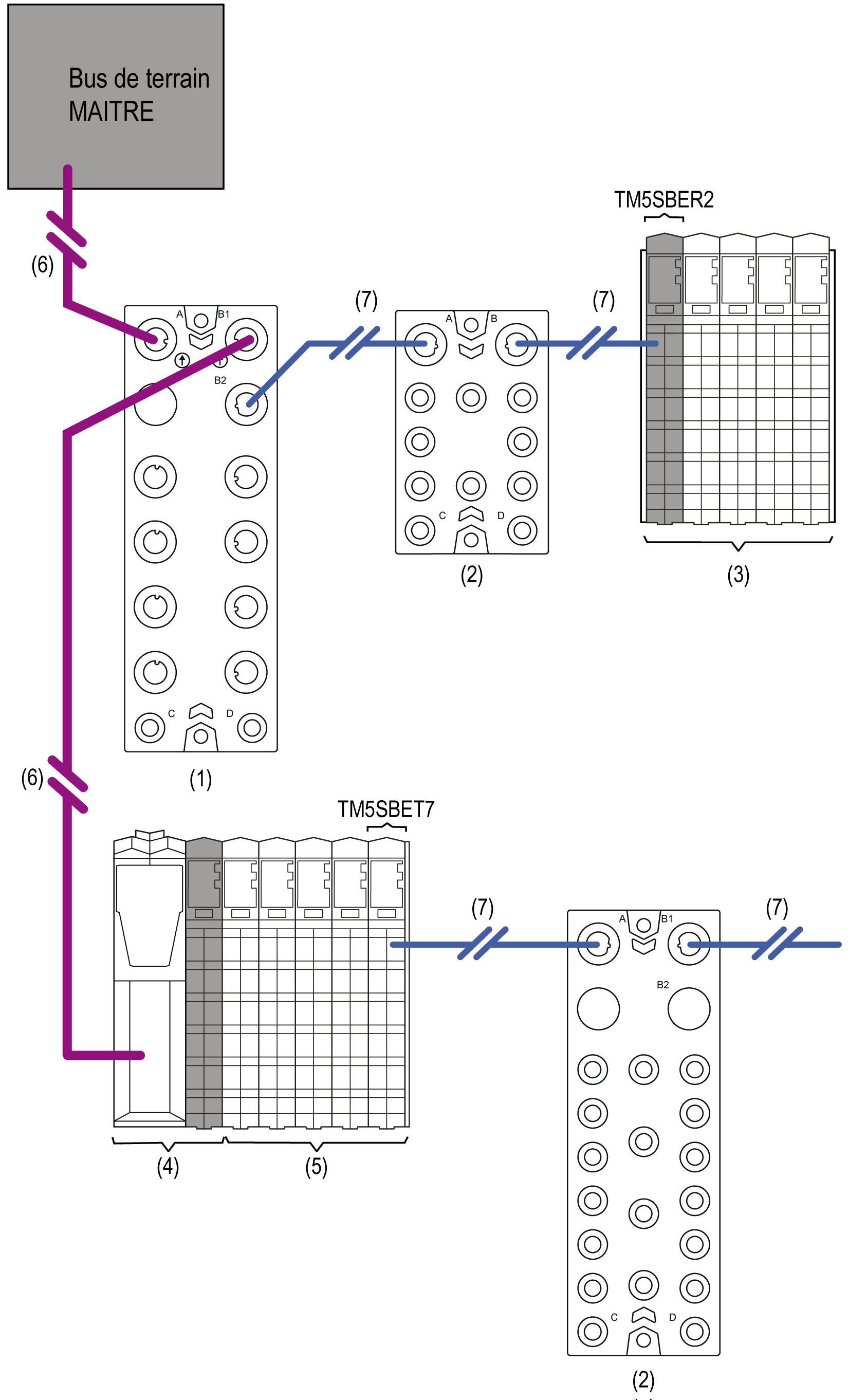

La figure suivante illustre une architecture Système TM5/TM7 globale comprenant des E/S distribuées mixtes TM5 / TM7 :
1 Bloc d'E/S de l'interface du bus de terrain TM7
2 Blocs d'E/S d'extension TM7
3 Ilot d'E/S distantes TM5
4 Interface du bus de terrain TM5
5 E/S d'extension distribuées TM5
4 + 5 Ilot d'E/S distribuées TM5
6 Câbles du bus de terrain
7 Câbles du bus d'extension TM7
