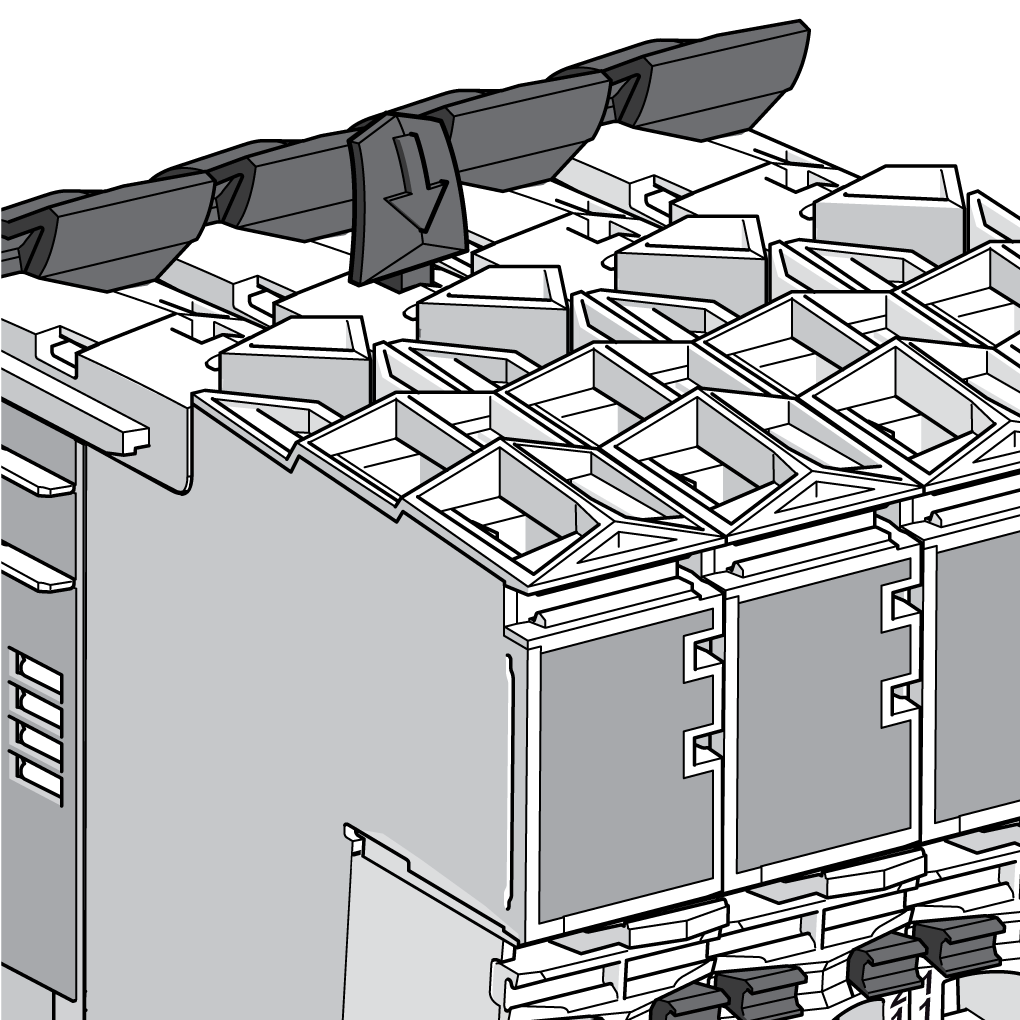

Le clip de verrouillage fixe le module électronique à l'embase de bus. Il s'insère dans l'ouverture correspondante située en haut de la tranche et doit être rabattu.
Le clip de verrouillage de borne fixe le bornier au module électronique.
|
Etape |
Action |
|
|---|---|---|
|
1 |

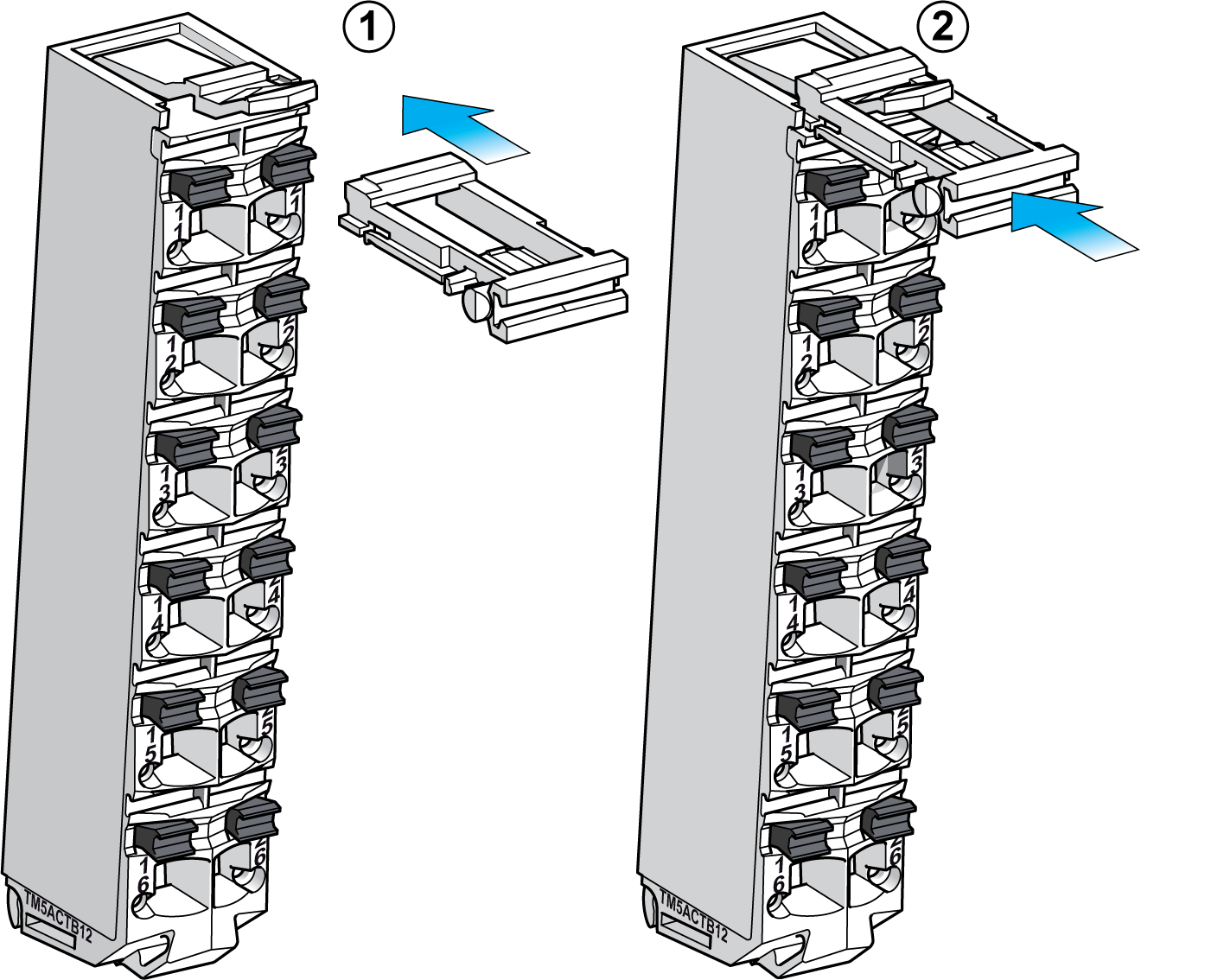

Placez le clip de verrouillage de borne sur le levier de verrouillage de bornier, comme indiqué. |
|
|
2 |

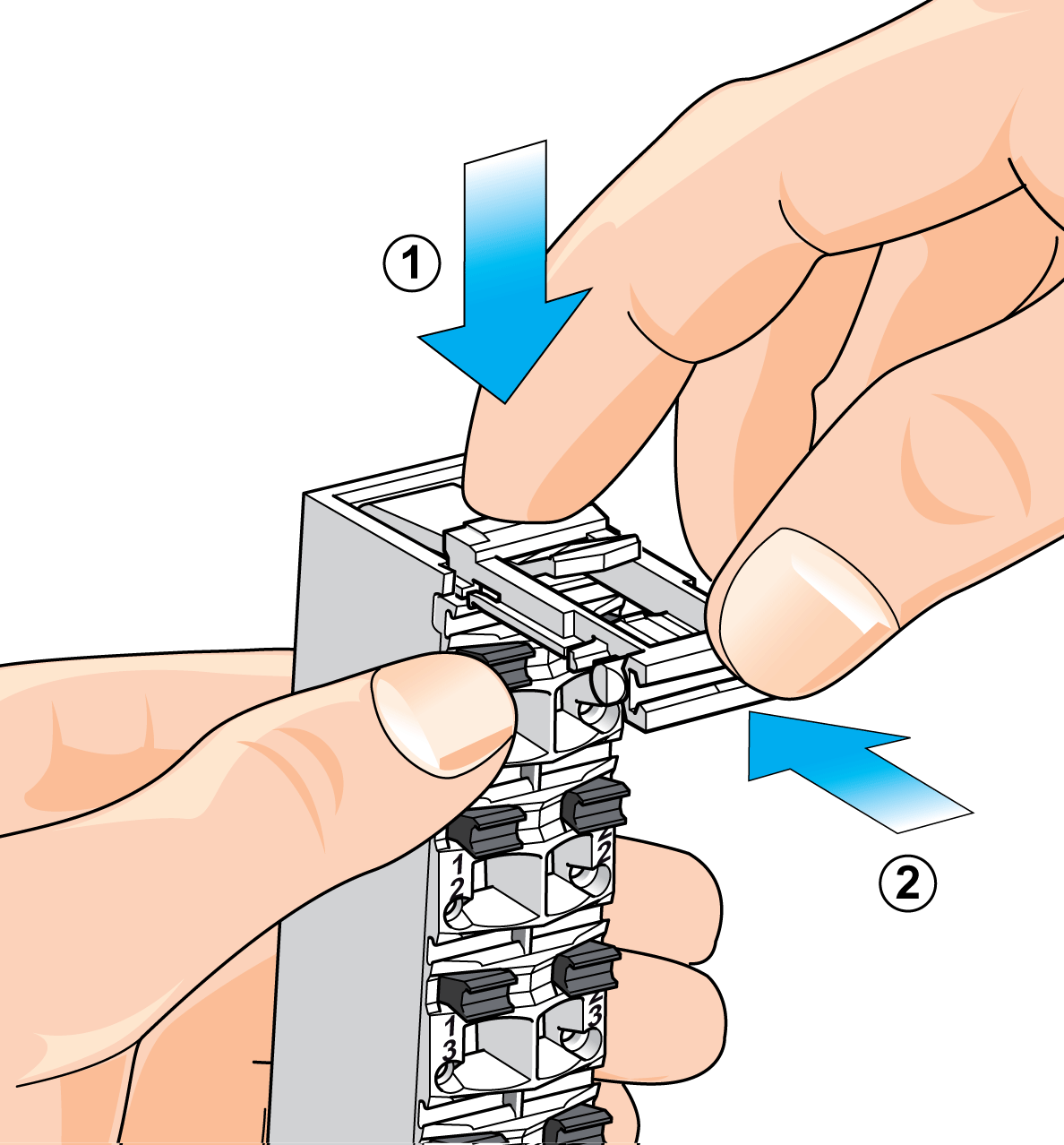

Abaissez et maintenez le clip de verrouillage de borne et le levier de verrouillage avec votre index. Faites glisser le clip de verrouillage de borne vers l'avant avec votre pouce. |
|
|
3 |

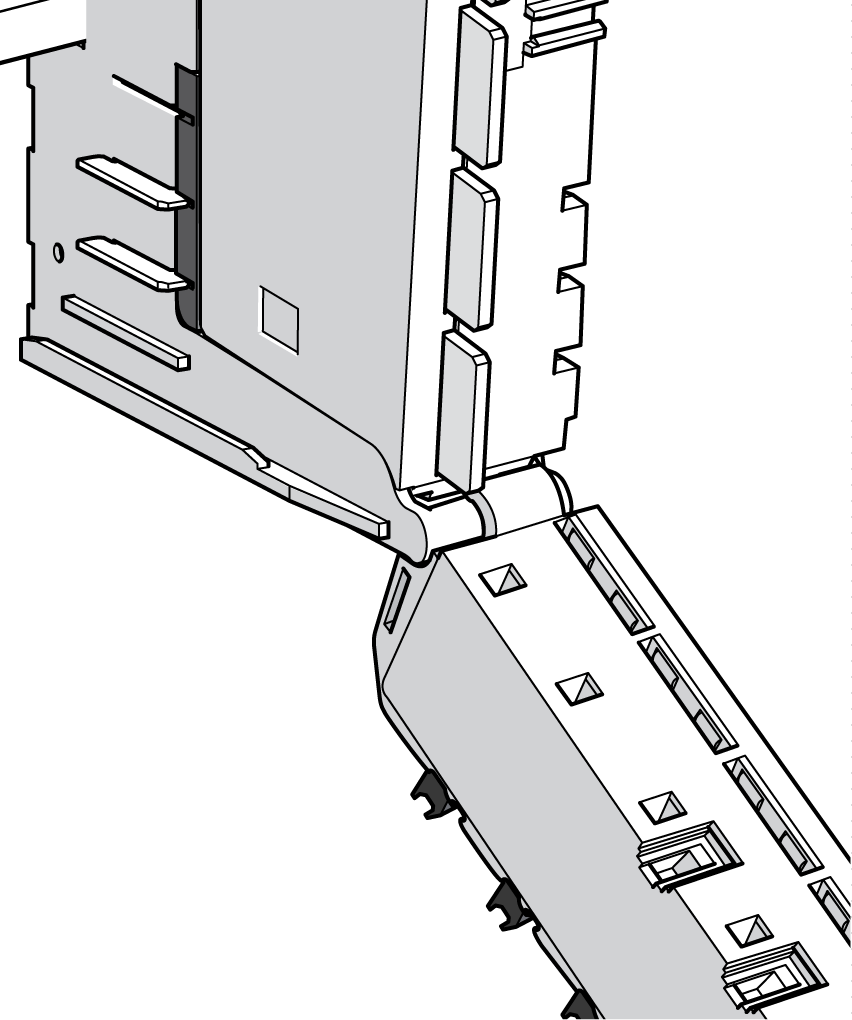

Accrochez la partie inférieure du bornier à son logement sur le module de bus. |
|
|
4 |

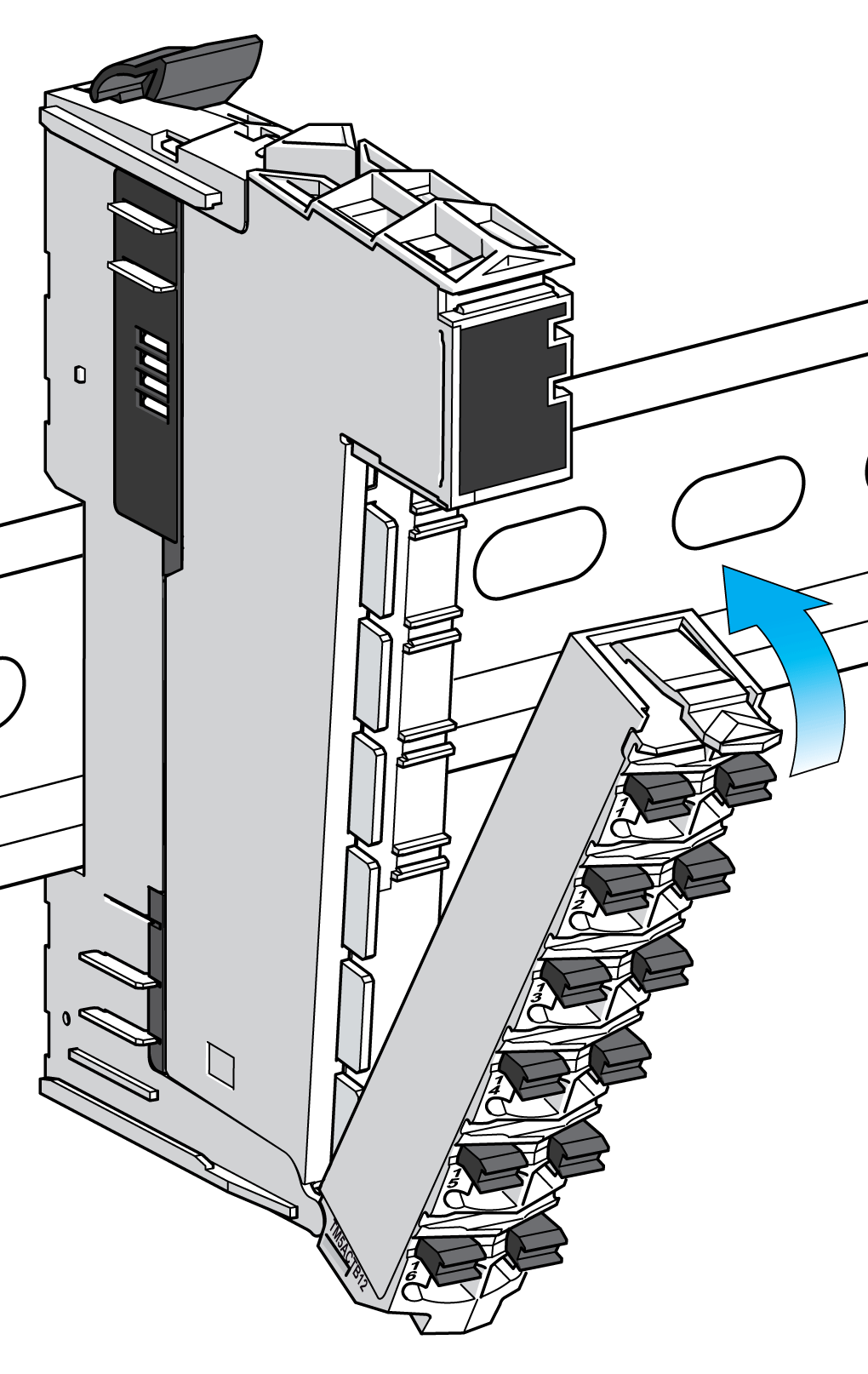

Relevez le bornier. |
|
|
5 |

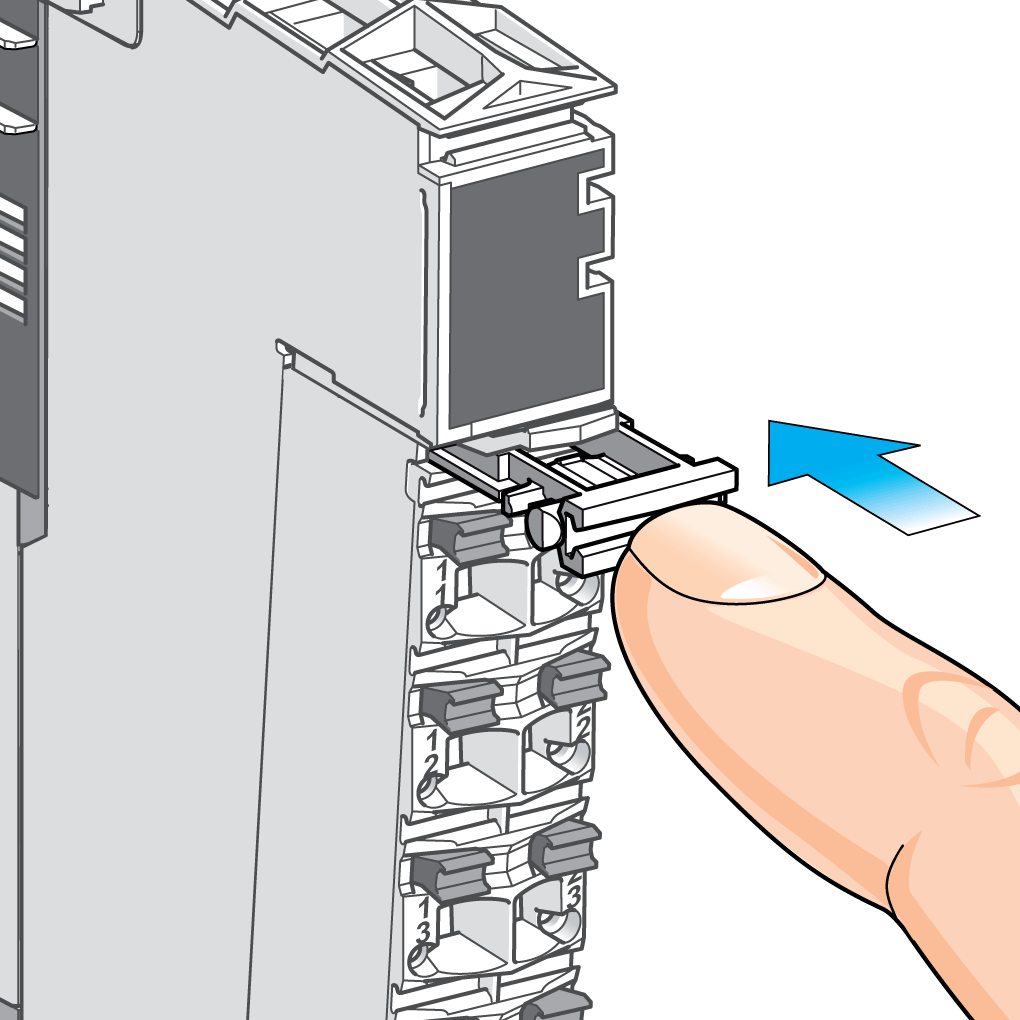

Fixez le bornier dans le module électronique en insérant le clip de verrouillage de borne. |
|
|
6 |

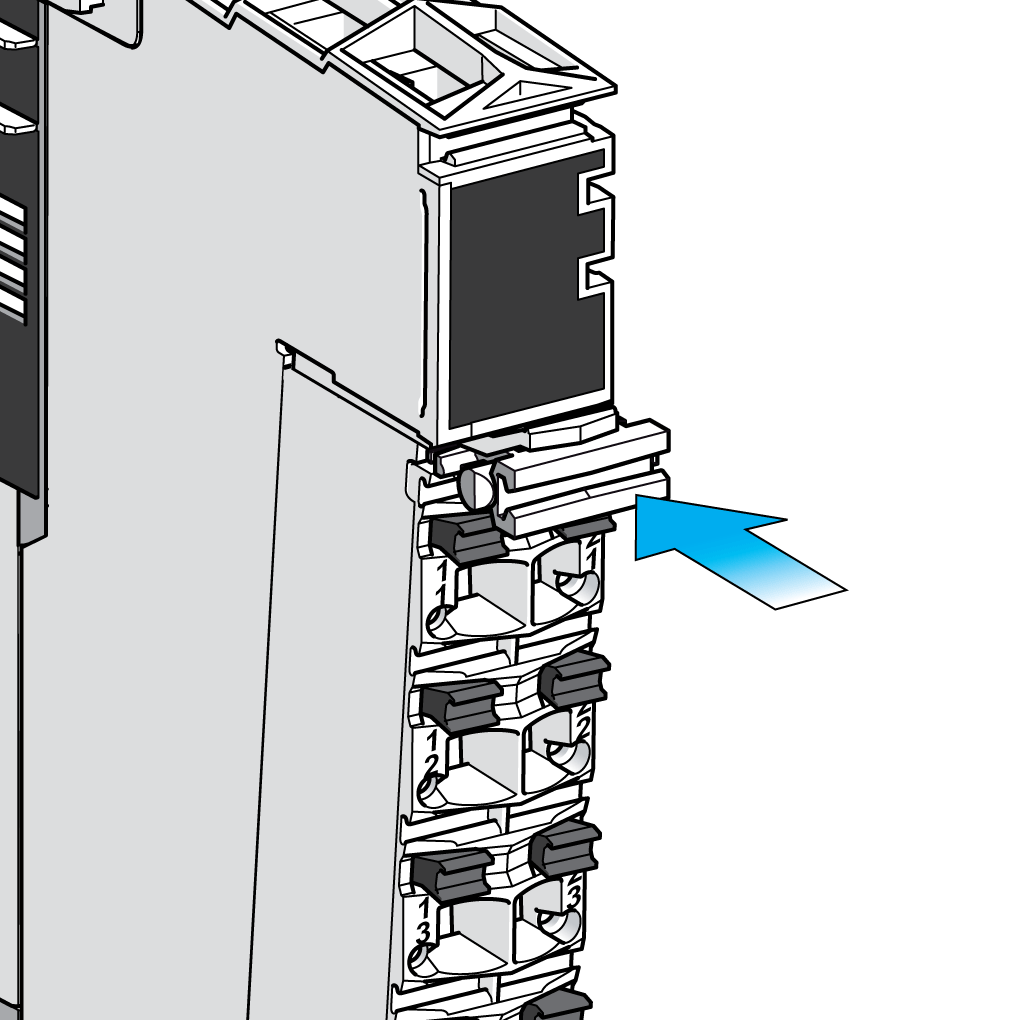

Clip de verrouillage de borne installé. |
|
NOTE : Pour retirer le bornier, inversez l'étape 5 et sortez le clip de verrouillage de borne.
|
Etape |
Action |
|
|---|---|---|
|
1 |

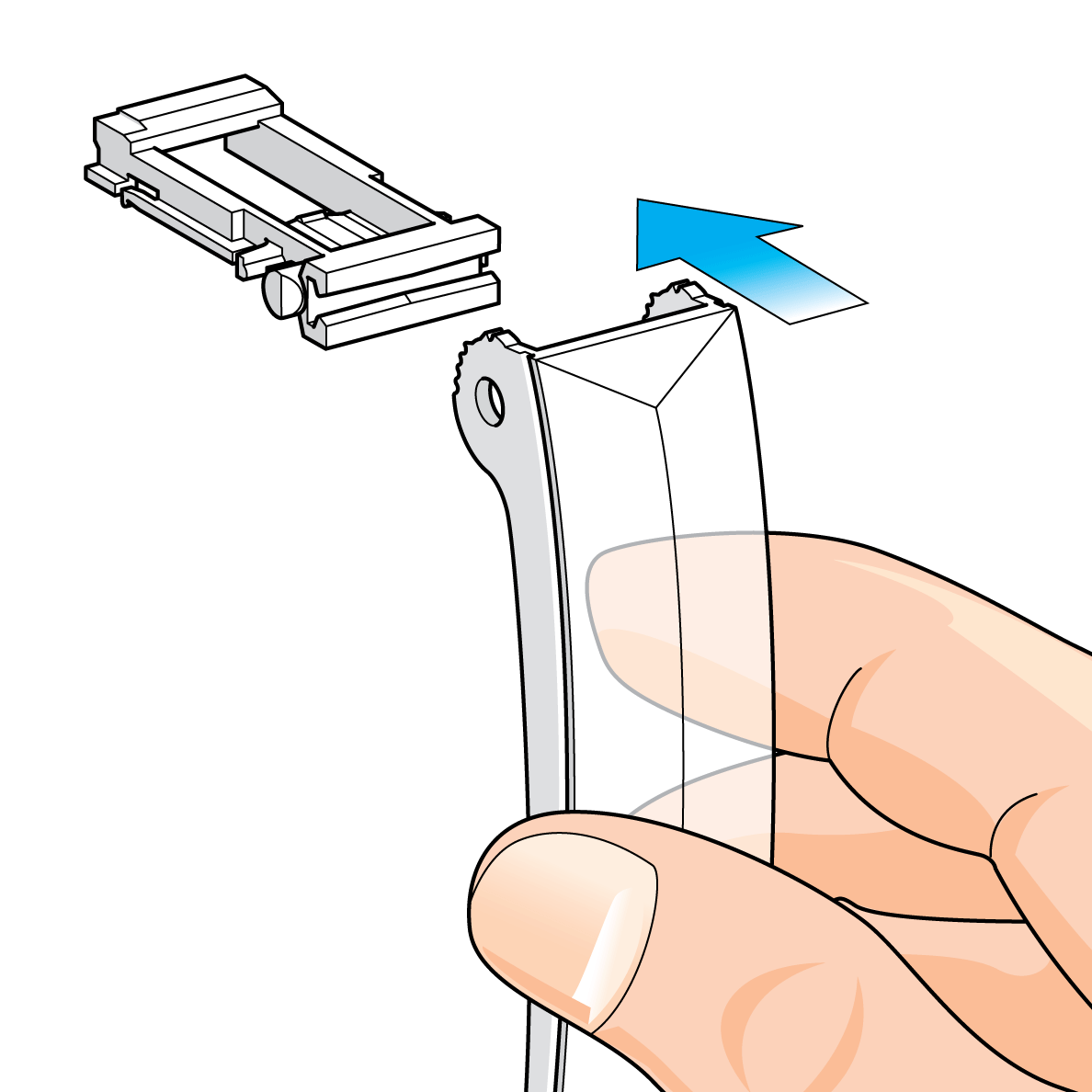

Maintenez le cache à un angle d'environ 90° par rapport au clip de verrouillage de borne. |
|
|
2 |
Faites coulisser le cache dans le clip de verrouillage de borne jusqu'à entendre le clic. |
|
|
3 |

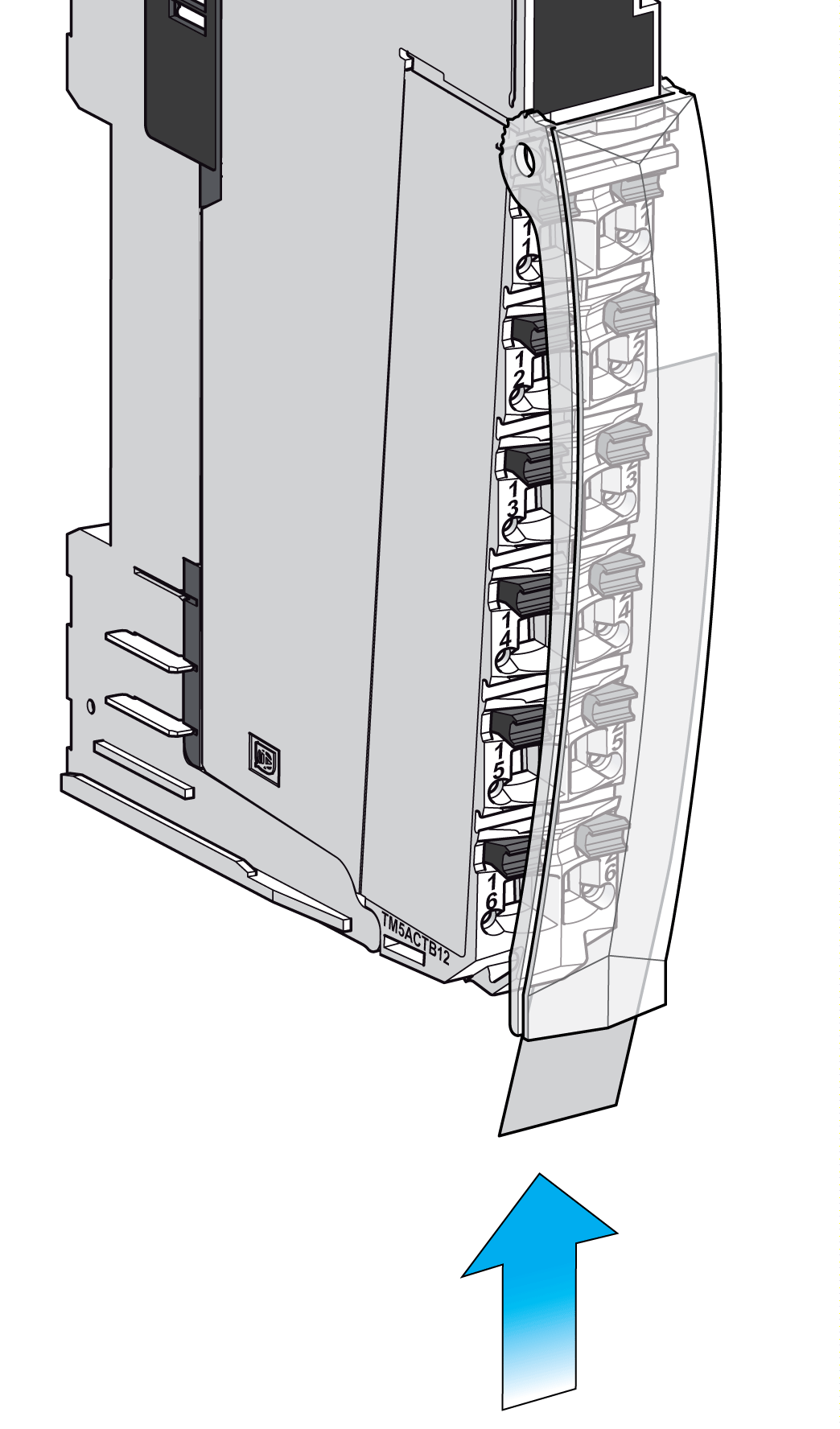

Insérez les bandes de légende en texte normal. |
|
