Le CDM TM5SPDD12F fournit 12 broches 24 VCC à partir du segment d'alimentation des E/S 24 VCC, ouvrant d'autres possibilités de câblage pour des capteurs et actionneurs.
Ce module est équipé d'un fusible échangeable, entre le potentiel 24 VCC sur le bornier et la borne 24 VCC du segment d'alimentation des E/S 24 VCC. L'état du fusible est indiqué par les voyants d'état et l'onglet Mappage d'E/S du logiciel EcoStruxure Machine Expert.
Le tableau ci-dessous indique les principales caractéristiques du module électronique TM5SPDD12F :
|
Principales caractéristiques |
||
|---|---|---|
|
Source d'alimentation |
Segment d'alimentation des E/S 24 VCC |
|
|
Type de connexions communes |
0 VCC |
24 VCC |
|
Nombre de connexions communes |
0 |
12 |

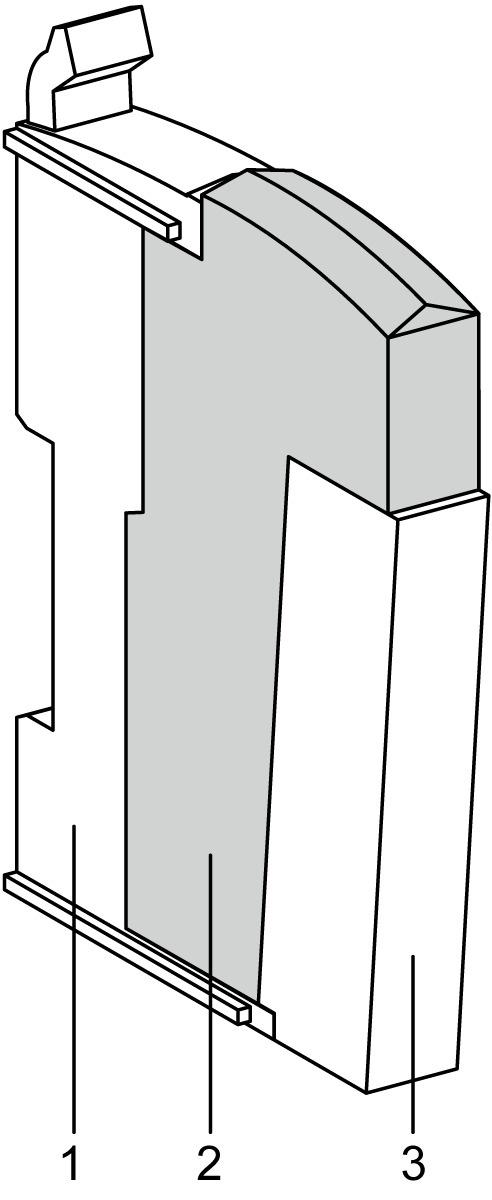

La figure suivante illustre une tranche avec le TM5SPDD12F :
|
Numéro |
Numéro du modèle |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 ou TM5ACBM15 |
Embase de bus
Embase de bus avec paramétrage de l'adresse |
Blanc
Blanc |
|
2 |
TM5SPDD12F |
Module électronique |
Blanc |
|
3 |
TM5ACTB12 |
Bornier, 12 broches |
Blanc |
NOTE : pour plus d'informations, reportez-vous à la rubrique Embases de bus et borniers TM5.

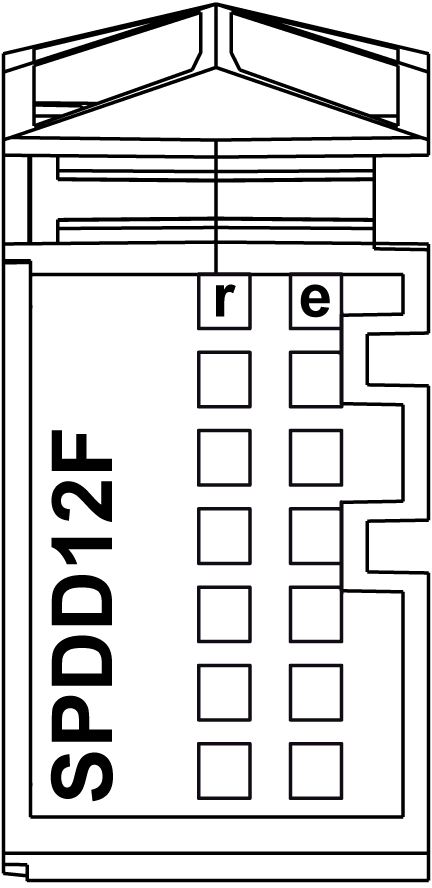

La figure suivante montre les voyants d'état du TM5SPDD12F :
Le tableau ci-dessous décrit les voyants d'état du TM5SPDD12F :
|
Voyants |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Éteint |
Alimentation du module non connectée |
|
Clignotement simple |
Réarmement |
||
|
Clignotant |
Etat pré-opérationnel |
||
|
Allumé |
Etat RUN |
||
|
e |
Rouge |
Éteint |
OK ou pas d'alimentation |
|
Allumé |
Erreur détectée ou état de réinitialisation |
||
|
Clignotement simple |
Fusible fondu ou manquant |
||
|
e+r |
Rouge en continu / clignotement simple vert |
Micrologiciel incorrect |
|
