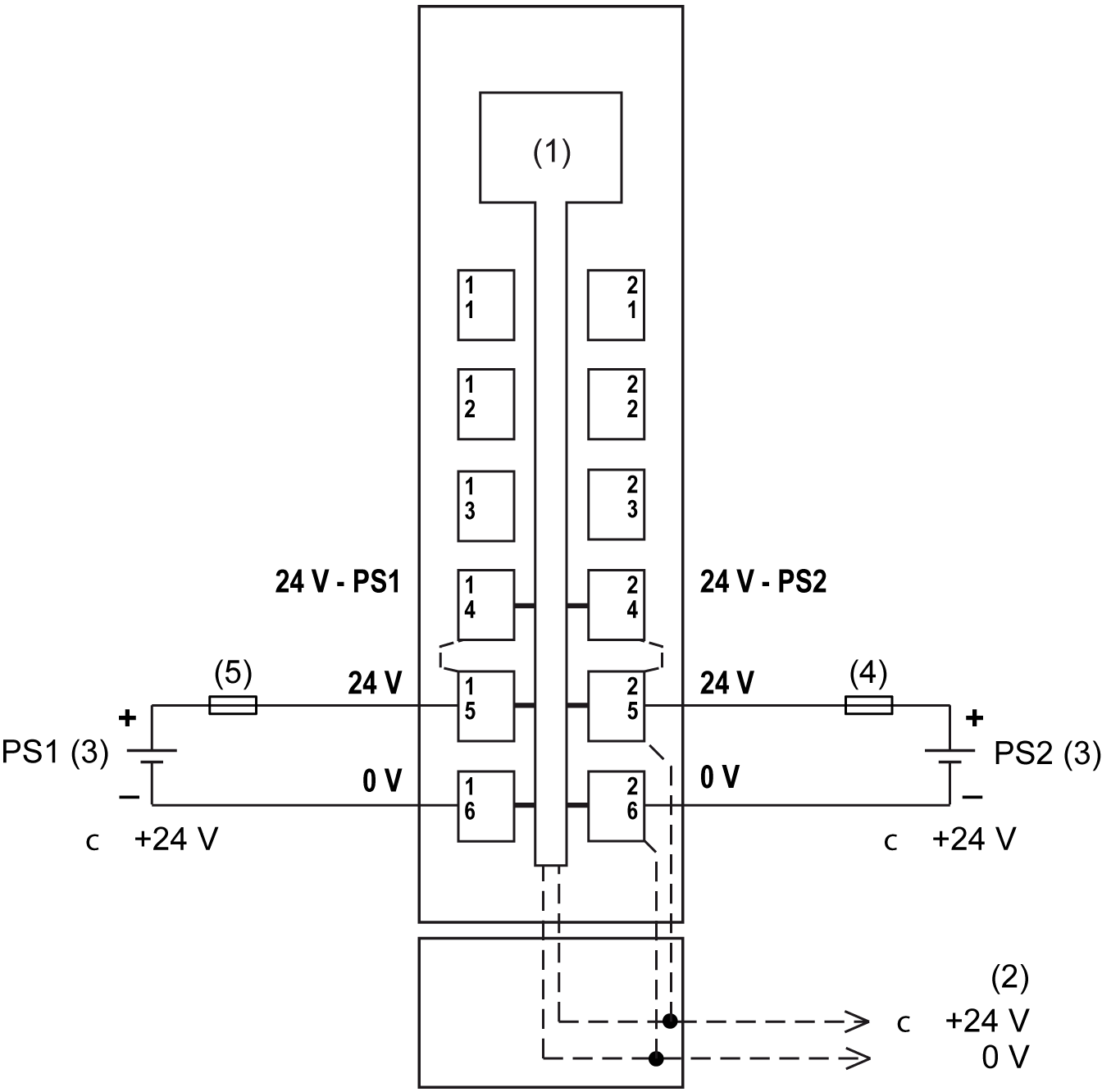

La figure ci-dessous présente le schéma de câblage du module TM5SPS2 :
1 Electronique interne
2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
3 PS1/PS2 : Alimentations externes 24 VCC isolées
4 Fusible externe de type T à action retardée 10 A maximum 250 V
5 Fusible externe de type T à action retardée 1 A 250 V
NOTE : Connectez les circuits d'alimentation 0 VCC ensemble et à la terre fonctionnelle (FE) de votre système pour répondre aux exigences CEM.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION, DE SURCHAUFFE ET D'INCENDIE |
|
oNe connectez pas les modules directement à la tension du secteur. oConformément à la norme CEI 61140, n'utilisez que des systèmes de type PELV pour alimenter les modules. oConnectez les bornes 0 V CC des alimentations externes à la terre fonctionnelle (PE). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
