Caractéristiques mécaniques requises



Exigences mécaniques

Dimensions

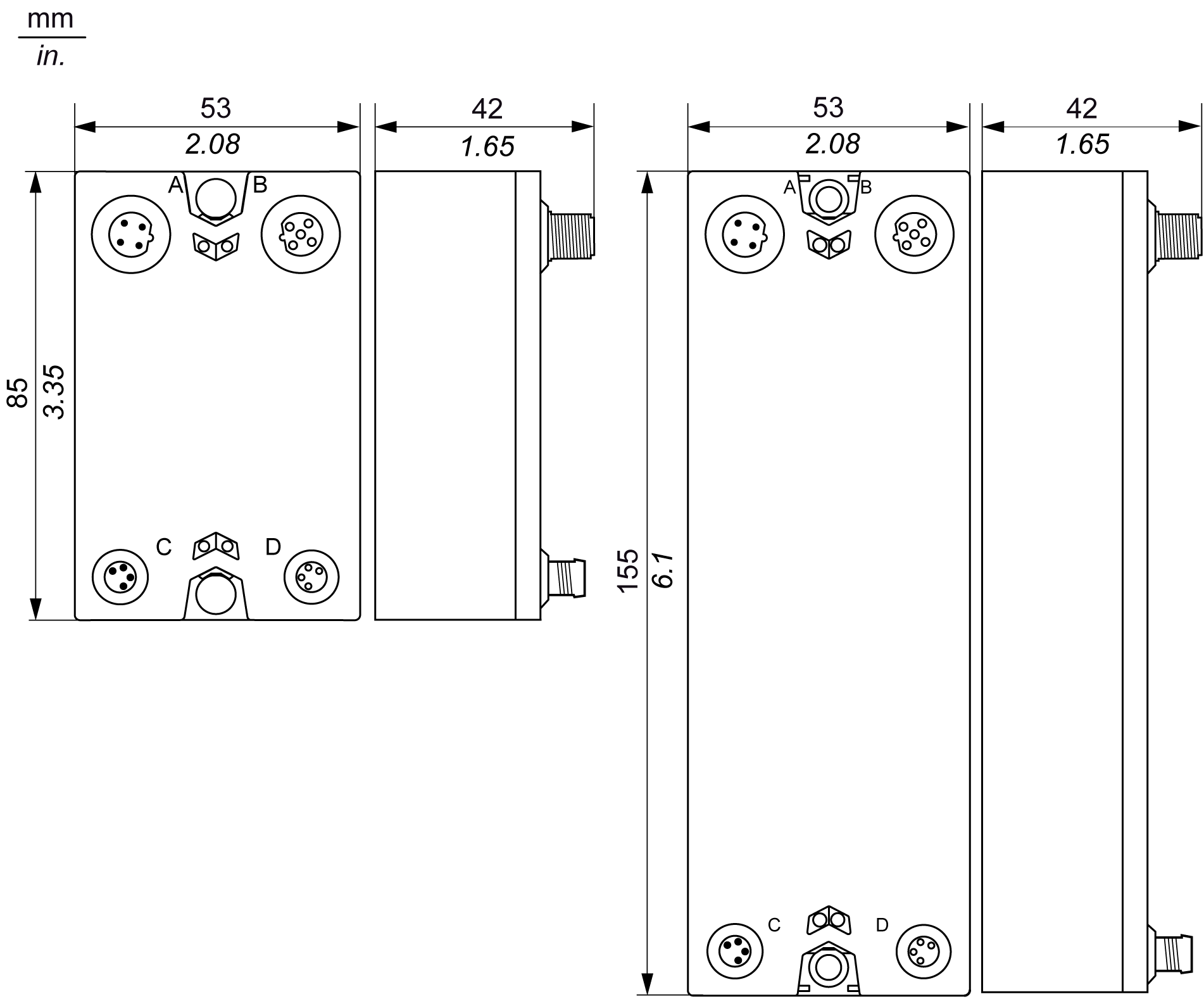

La figure suivante indique les dimensions des blocs de taille 1 (à gauche) et de taille 2 (à droite) :






Les tableaux suivants fournissent les dimensions des blocs :

Blocs d'E/S de l'interface du bus de terrain TM7

Type de bloc

Référence

Taille 1

Taille 2

CANopen

TM7NCOM08B

x



TM7NCOM16A



x

TM7NCOM16B



x

Blocs d'E/S TM7

Type de bloc

Référence

Taille 1

Taille 2

Entrée logique

TM7BDI8B

x



TM7BDI16B



x

TM7BDI16A



x

Entrée/Sortie mixte numérique

TM7BDM8B

x



TM7BDM16A



x

TM7BDM16B



x

Sortie numérique

TM7BDO8TAB

x



Entrée analogique

TM7BAI4VLA

x



TM7BAI4CLA

x



TM7BAI4TLA

x



TM7BAI4PLA

x



Entrées/Sorties mixtes analogiques

TM7BAM4VLA

x



TM7BAM4CLA

x



Sortie analogique

TM7BAO4VLA

x



TM7BAO4CLA

x



Bloc de distribution d'alimentation TM7 (PDB)

Type de bornier

Référence

Taille 1

Taille 2

Bloc de distribution d'alimentation (PDB)

TM7SPS1A

x



Espacement requis

Les blocs TM7 peuvent être installés côte à côte. Cela étant, vous devez observer des espacements minimum entre la face avant de chaque bloc d'extension, en tenant compte du type de connecteur du câble et du rayon de courbure du câble.

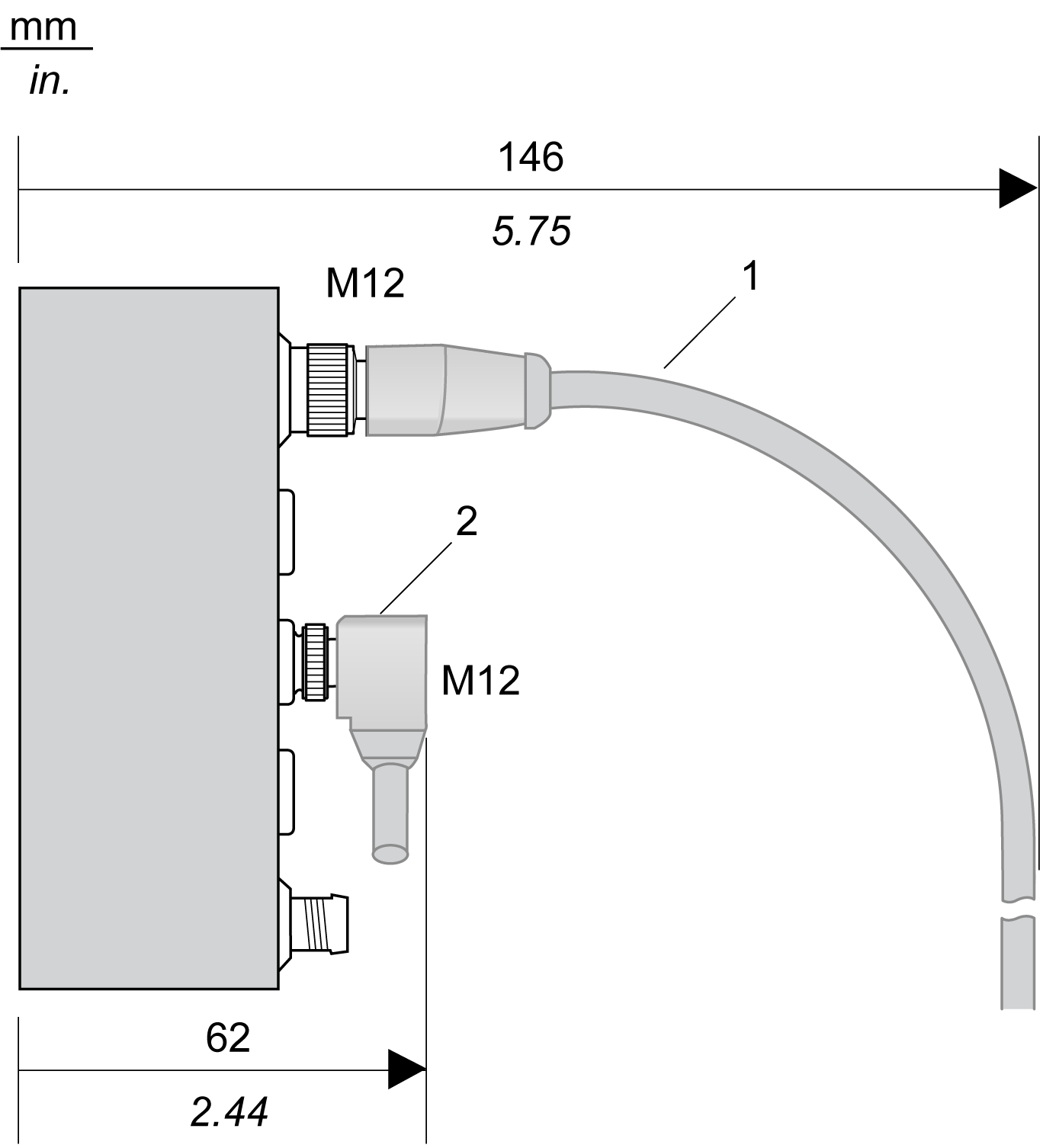

La figure suivante illustre un exemple de spécifications de courbure de fil pour un bloc connecté au moyen de câbles droits et coudés précâblés.




1   Câble droit

2   Câble coudé
