FB_EncoderPreset_M262 : prédéfinir le codeur

Description du bloc fonction

Ce bloc fonction permet de prédéfinir le codeur, en mode incrémental ou SSI.

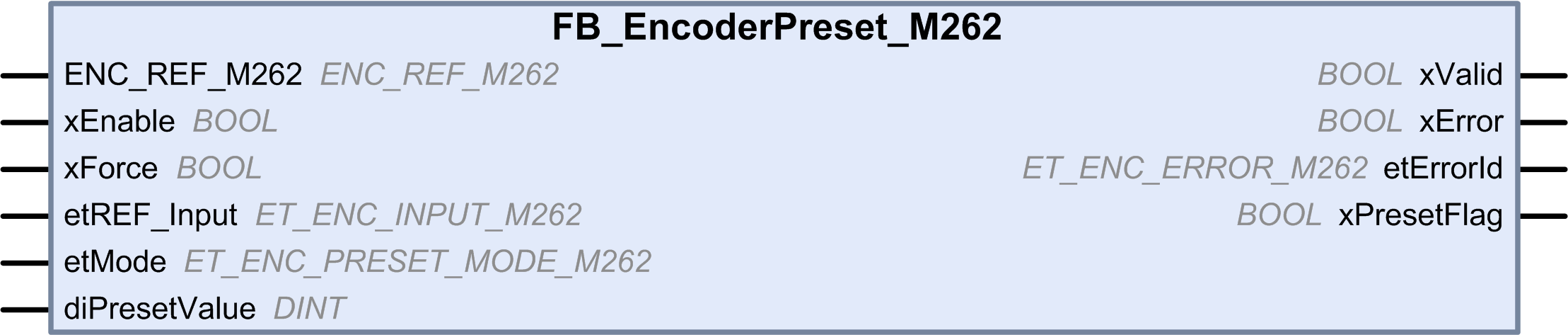

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Par défaut	Commentaires
ENC_REF_M262	ENC_REF_M262	–	Référence de l'instance du codeur.
xEnable	BOOL	FALSE	TRUE active la fonction prédéfinie du codeur, via : oLe mode prédéfini en utilisant REF sur I0 et Z sur le codeur oL'entrée xForce du bloc fonction
xForce	BOOL	FALSE	Sur le front montant, prédéfinit et démarre le compteur si xEnable a la valeur TRUE.
etREF_Input	ET_ENC_INPUT_M262	ENC_INPUT_REF_I0	Définit l'entrée REF. La seule valeur valide est I0.
etMode	ET_ENC_PRESET_MODE_M262	ENC_PRESET_NO	Sélectionne les conditions pour prédéfinir la fonction de comptage avec les entrées REF et Z.
diPresetValue	DINT	0	Définit la valeur chargée dans le codeur comme valeur réelle lors de l'événement prédéfini.

Le tableau suivant décrit les variables de sortie :

Sortie	Type	Par défaut	Commentaire
xValid	BOOL	FALSE	TRUE indique que les valeurs de sortie du bloc fonction sont valides.
xError	BOOL	FALSE	TRUE indique qu'une erreur est détectée.
etErrorId	ET_ENC_ERROR_M262	ENC_ERROR_NO	Indique le code de l'erreur détectée lorsque xError a la valeur TRUE.
xPresetFlag	BOOL	FALSE	Défini sur TRUE pour un cycle par la prédéfinition du codeur.
