Le Modicon M262 Logic/Motion Controller intègre 4 entrées numériques rapides.
Les entrées numériques sont connectées sur la face avant du contrôleur.
|
|
|
RISQUE D'INCENDIE |
|
Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Caractéristiques des entrées numériques
Ce tableau présente les caractéristiques des entrées numériques :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Nombre de voies d'entrée |
4 (I0 à I3) |
|
|
Type d'accès |
IEC 61131-2 Type 1 |
|
|
Type de logique |
Négative |
|
|
Tension d'alimentation nominale |
24 VCC |
|
|
Limite de tension |
30 VCC |
|
|
Courant d'entrée nominal |
7,5 mA |
|
|
Impédance d'entrée |
2,81 kΩ |
|
|
Valeurs limites d'entrée |
Tension à l'état 1 |
> 15 VCC (15 à 30 VCC) |
|
Tension à l'état 0 |
< 5 VCC (0 à 5 VCC) |
|
|
Courant à l'état 1 |
> 3 mA |
|
|
Courant à l'état 0 |
< 1,5 mA |
|
|
Retard d’entrée |
Durée de mise sous tension |
< 1 μs + retard de filtre |
|
Durée de mise hors tension |
< 1 μs + retard de filtre |
|
|
Isolement |
Entre les voies d'entrée |
Non |
|
Entre l'entrée et la logique interne |
550 VCA pendant 1 min. |
|
|
Entre l’entrée et la sortie |
550 VCA pendant 1 min. |
|
|
Câble |
Type |
Câble blindé, y compris le signal COM |
|
Longueur |
10 m (32,8 pi) max. |
|
|
Type de connexion |
Bornier à ressort débrochable |
|
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
|
Les entrées numériques sont connectées sur la face avant du contrôleur.

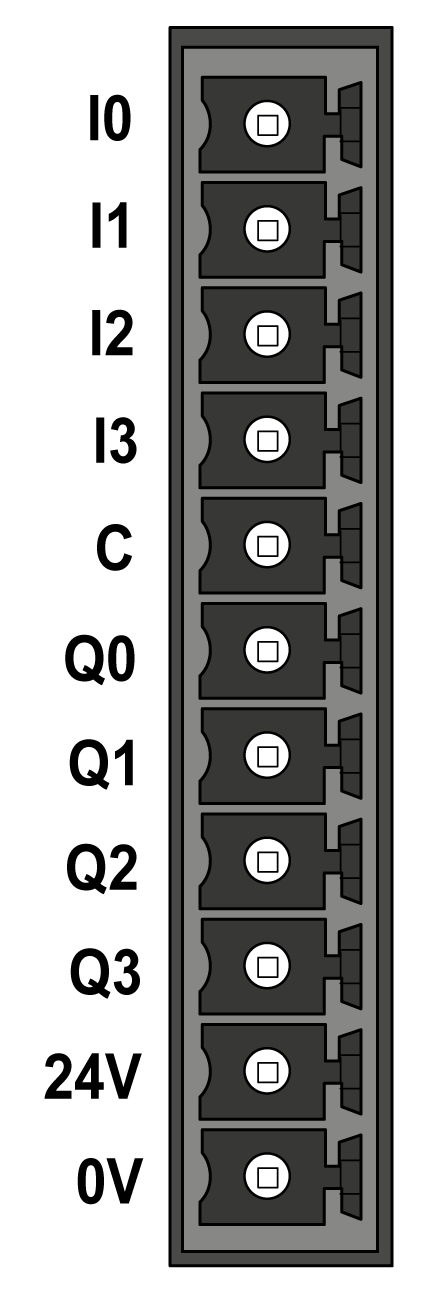

Cette figure décrit le brochage du connecteur :
Ce tableau décrit le brochage du connecteur d’E/S intégré :
|
Broche |
Libellé |
Description |
|---|---|---|
|
1 |
I0 |
Entrée numérique 0 |
|
2 |
I1 |
Entrée numérique 1 |
|
3 |
I2 |
Entrée numérique 2 |
|
4 |
I3 |
Entrée numérique 3 |
|
5 |
C |
Port commun des entrées |

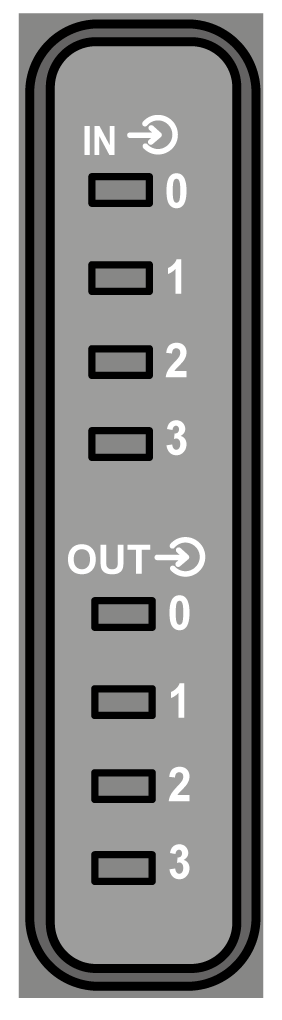

Cette figure montre les voyants d'état des E/S :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
0 à 3 |
Vert |
Allumé |
Voie d'entrée correspondante activée |
|
Eteint |
Voie d'entrée correspondante désactivée |
NOTE : Les voyants indiquent l'état logique de chaque entrée.
Consultez la section Bonnes pratiques en matière de câblage.
Les perturbations électromagnétiques peuvent provoquer un fonctionnement imprévu de l'application.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
oAdapter le filtrage programmable à la fréquence appliquée aux entrées. oUtiliser des câbles blindés dans tous les cas où cette exigence est mentionnée, en les connectant à la masse fonctionnelle à l'aide de la barre de mise à la terre TM2XMTGB. oUtiliser un bloc d'alimentation 24 VCC spécifique pour les entrées et les sorties. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

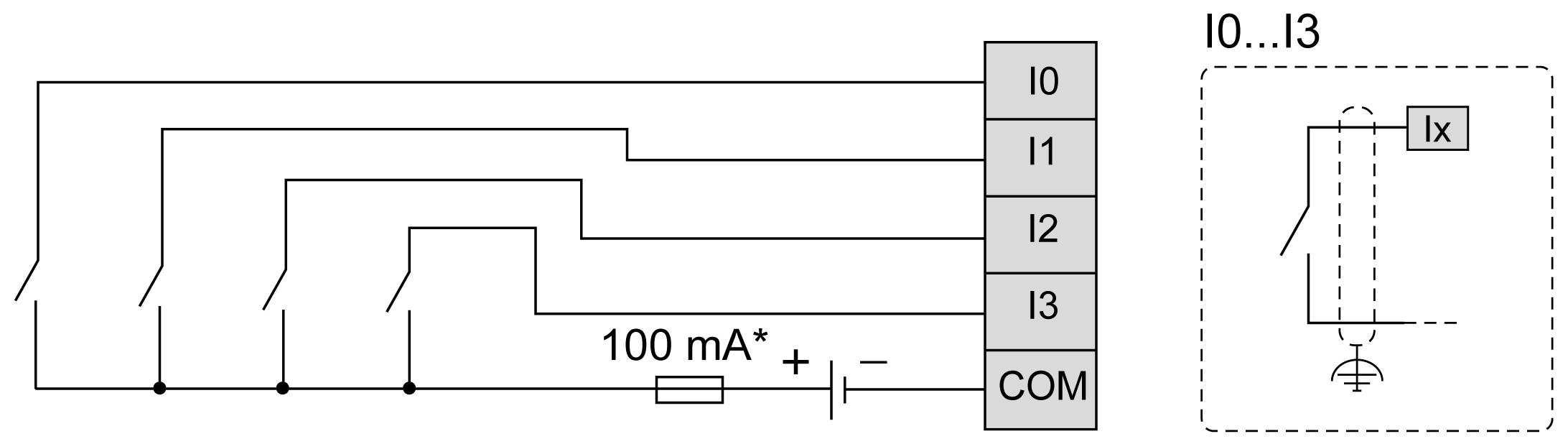

Cette illustration présente le schéma de câblage des entrées rapides :
* Fusible de type T
