ADDM : convertir une chaîne en adresse

Description de la fonction

Le bloc fonction ADDM convertit une adresse cible représentée sous la forme d'une chaîne, en une structure ADDRESS. Vous pouvez utiliser cette structure ADDRESS comme une entrée dans un bloc fonction de communication.

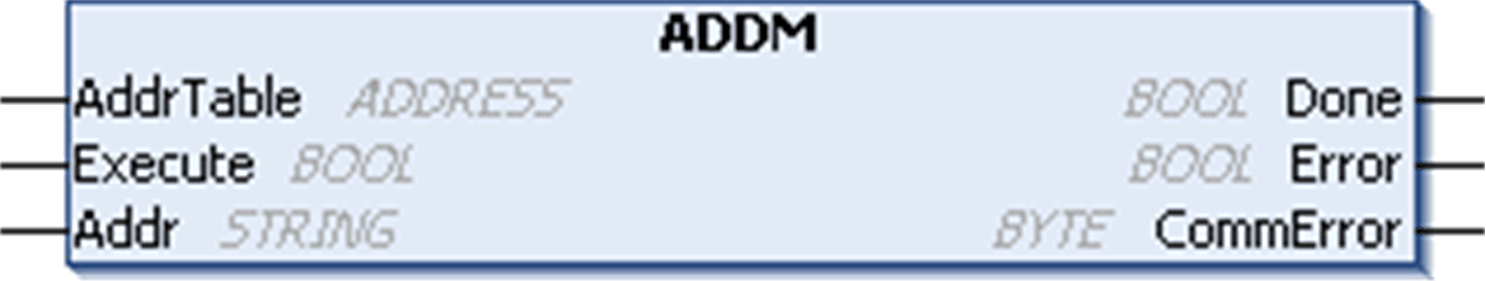

Représentation graphique





Description des paramètres spécifiques du bloc fonction ADDM

NOTE : Un front montant sur l'entrée Execute lance la conversion et renvoie une mise à jour instantanée de AddrTable. Cependant, si une erreur est détectée (c'est-à-dire que la chaîne Addr est incorrecte), le paramètre AddrTable conserve la dernière valeur.

Les blocs fonction nécessitent un front montant pour être déclenchés. Le bloc fonction doit d'abord visualiser l'entrée ExecuteFALSE avec la valeur pour pouvoir détecter le front montant suivant.

Chaîne Addr pour le format d'adresse ASCII

Pour l'adressage ASCII, seul le numéro du port de communication est nécessaire :

'<communication port number>'

Par exemple, utilisez la chaîne « 2 » pour envoyer un message libre sur la ligne série 2.

Le tableau suivant décrit les champs dans la sortie ADDM pour le format d'adresse ASCII :

Addr STRING pour le format d'adresse Modbus TCP

Adresse d'un esclave Modbus TCP standard

Pour le format d'adresse d'un esclave Modbus TCP standard, le numéro du port de communication (3 pour le port Ethernet intégré) et l'adresse IP cible sont nécessaires :

'<communication port number>{<IP address>}'

NOTE : Un esclave Modbus TCP standard utilise l'adresse Modbus 255 (la valeur UnitId par défaut). Cependant, la valeur d’un équipement Modbus TCP peut varier (par exemple, un TeSys utilise l'adresse Modbus 1). Dans ce cas, ajoutez la valeur UnitId :

'<communication port number>{<IP address>}<UnitId>'

Le port TCP 502 est utilisé par défaut. Vous pouvez utiliser un port non standard en ajoutant son numéro à l'adresse IP :

'<communication port number>{<IP address>:<port>}'

Par exemple, pour envoyer un message à l'adresse IP de l'esclave Modbus TCP 192.168.1.2 avec le port TCP 502 standard, utilisez la chaîne suivante : '3{192.168.1.2}'

La fonction ADDM remplit l'entrée/sortie AddrTable avec les valeurs suivantes :

Adresse d'un esclave Modbus série par le biais d'une passerelle Ethernet/Ligne série

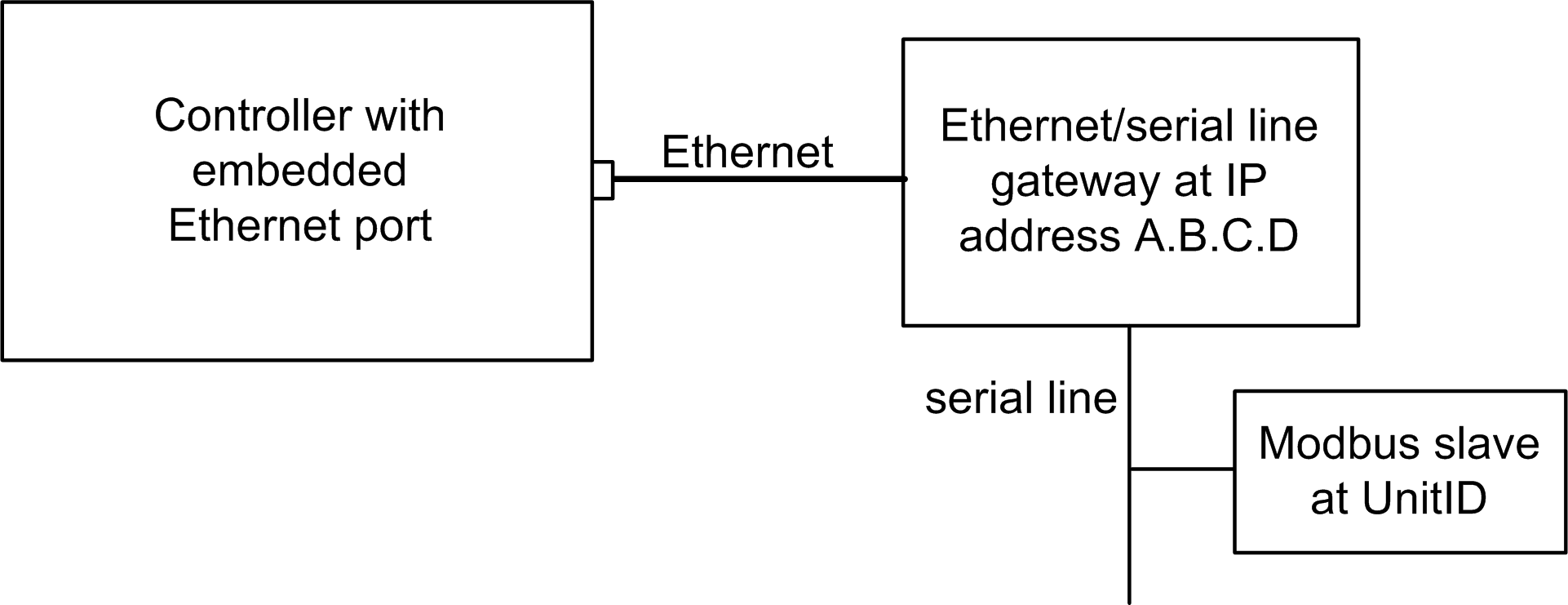

Vous pouvez également adresser un esclave Modbus par le biais d'une passerelle Ethernet/Ligne série :





La requête inclut le numéro du port de communication, l'adresse IP de la passerelle avec ou sans port TCP et l'adresse de l'esclave Modbus série (paramètre UnitId) :

'<communication port number>{<IP address>}<slave address>'

Par exemple, pour envoyer un message à l'adresse 5 de l'esclave Modbus série par le biais d'une passerelle Ethernet/Ligne série à l'adresse IP 192.168.1.2 avec le port TCP 502 standard, utilisez la chaîne suivante : '3{192.168.1.2}5'

La fonction ADDM remplit l'entrée/sortie AddrTable avec les valeurs suivantes :

Exemple

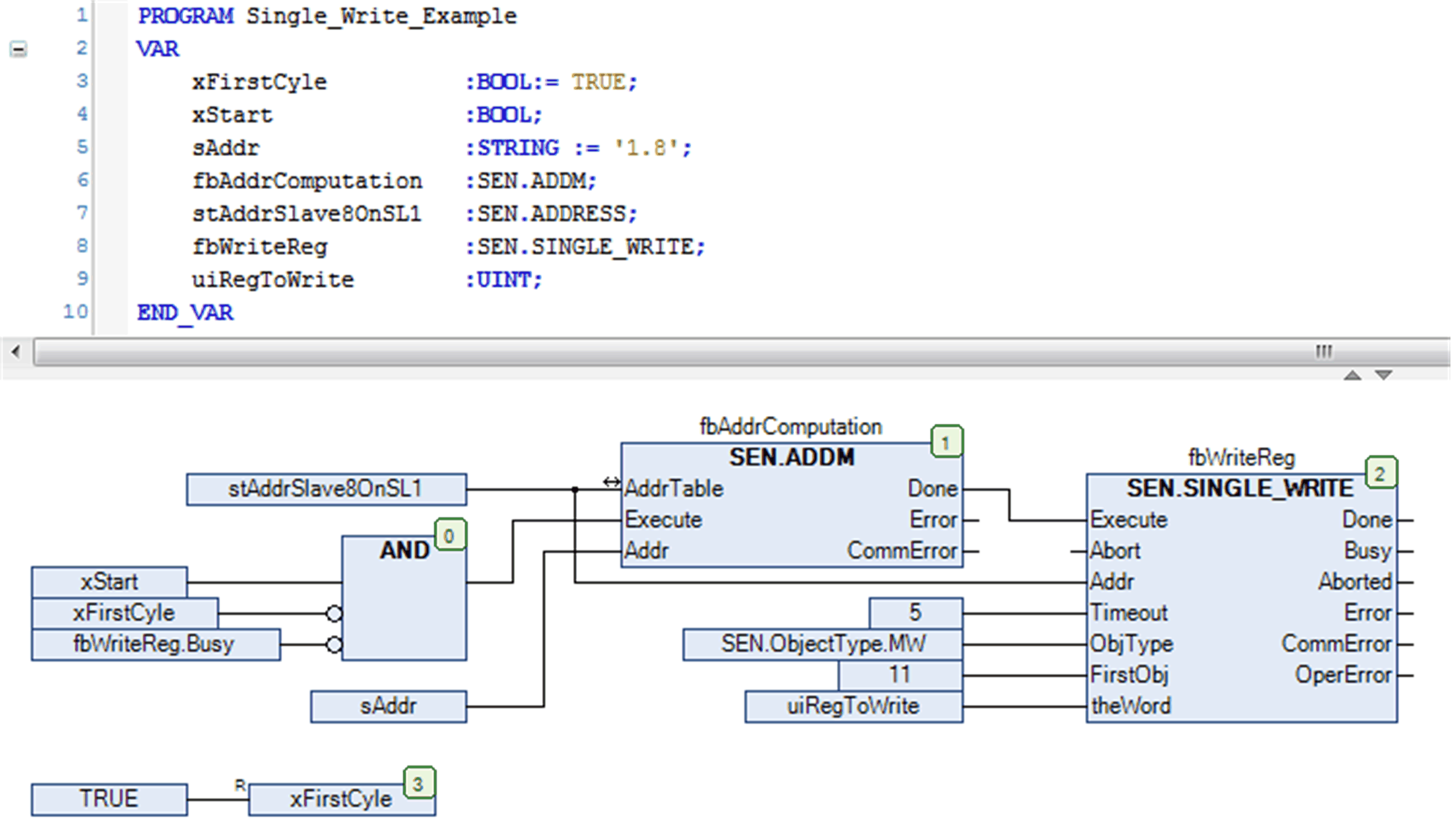

Cet exemple montre l’implémentation du bloc fonction ADDM en association avec le bloc fonction SINGLE_WRITE. Le bloc fonction ADDM convertit l’objet STRING '1.8' en variable stSlave8OnSL1 de type ADDRESS. Si la conversion est correctement effectuée, l’entrée Execute du bloc fonction suivant SINGLE_WRITE est déclenchée.
