SINGLE_WRITE : écrire un registre sur un équipement Modbus

Description de la fonction

Le bloc fonction SINGLE_WRITE permet d'écrire un registre interne unique sur un équipement Modbus externe.

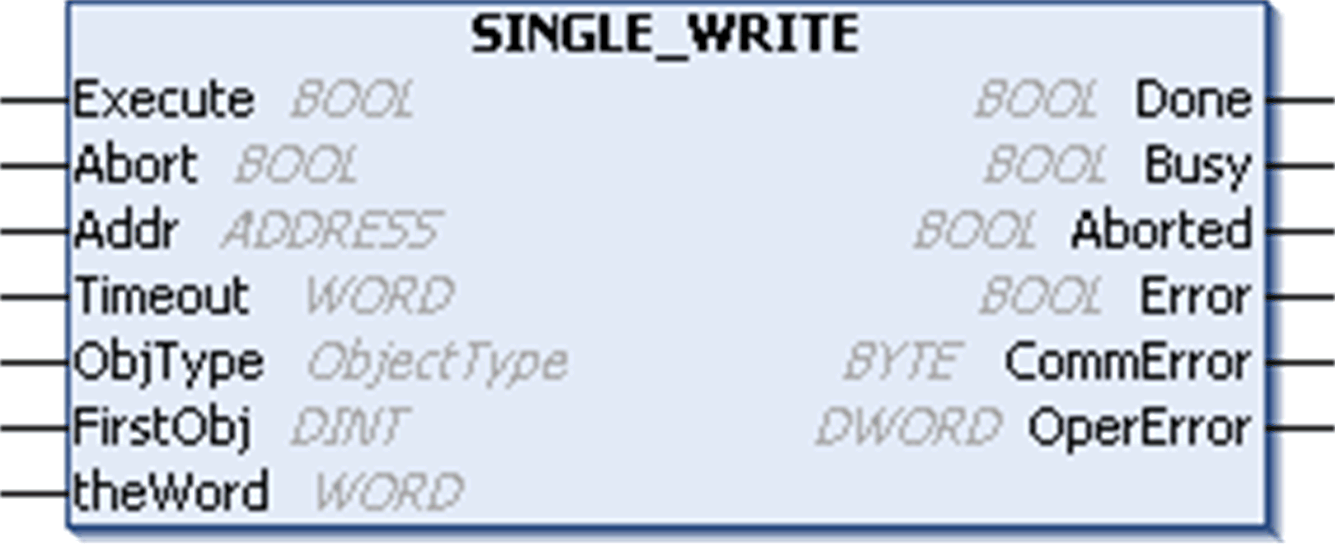

Représentation graphique






Description des paramètres spécifiques du bloc fonction SINGLE_WRITE

Entrée

Type

Commentaire

ObjType

ObjectType

ObjType décrit le type d'objet(s) à écrire (MW uniquement).

FirstObject

DINT

FirstObject indique la valeur d'index de l'objet à écrire.

theWord

WORD

Cette entrée contient la valeur à écrire.

Les paramètres d'entrée et de sortie communs à tous les blocs fonction de la bibliothèque PLCCommunication sont décrits dans une autre section.

Exemple

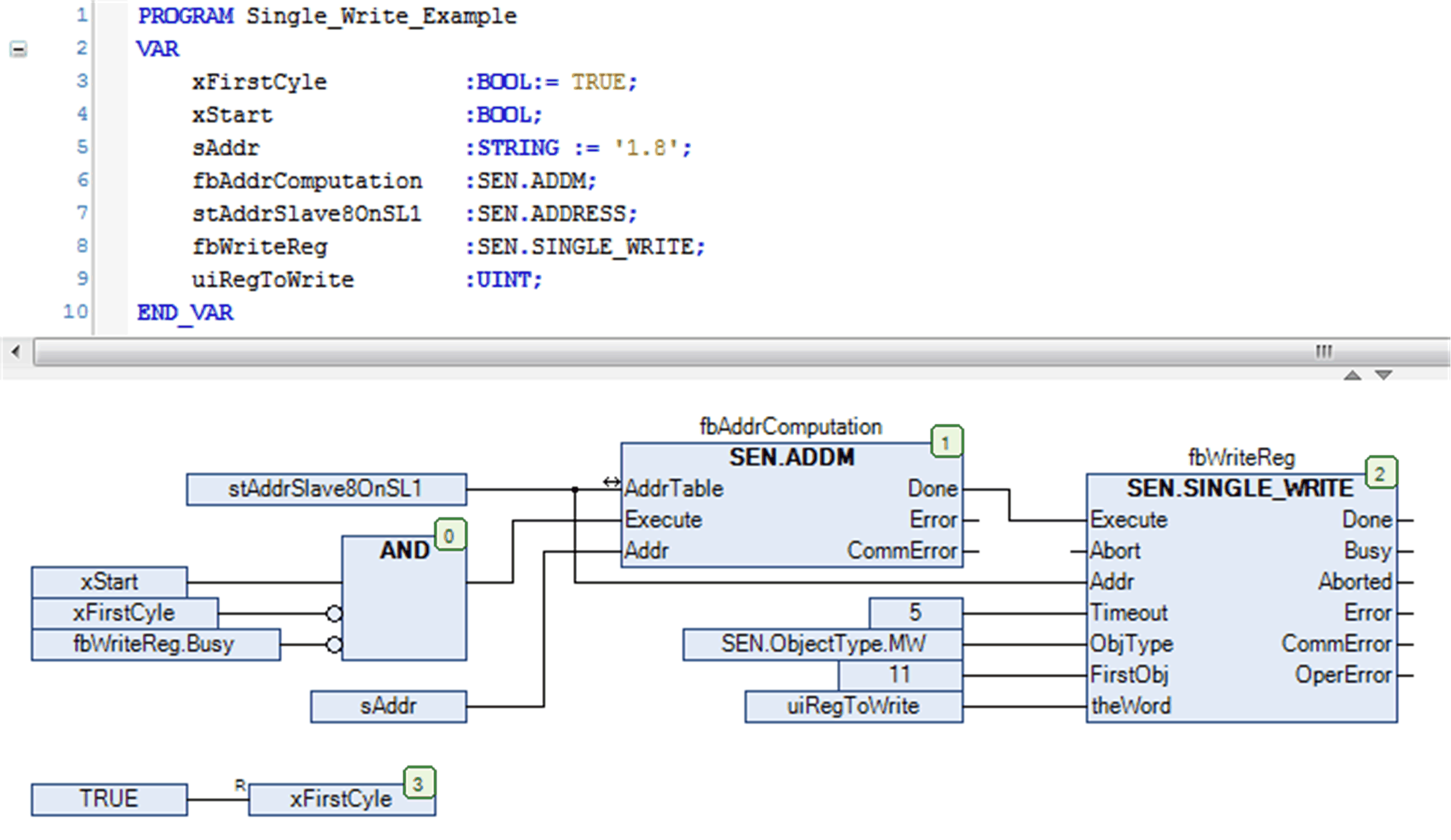

Cet exemple montre l’implémentation du bloc fonction SINGLE_WRITE en association avec le bloc fonction ADDM afin d’écrire un seul registre à l’adresse 11 d’un esclave Modbus. L’esclave Modbus est défini avec l’adresse 8 et doit être joignable via l’interface de ligne série 1. La condition préalable est la configuration de Modbus Manager en tant que maître sous l’interface de ligne série 1.
