Dial : ouvrir des communications transparentes

Introduction

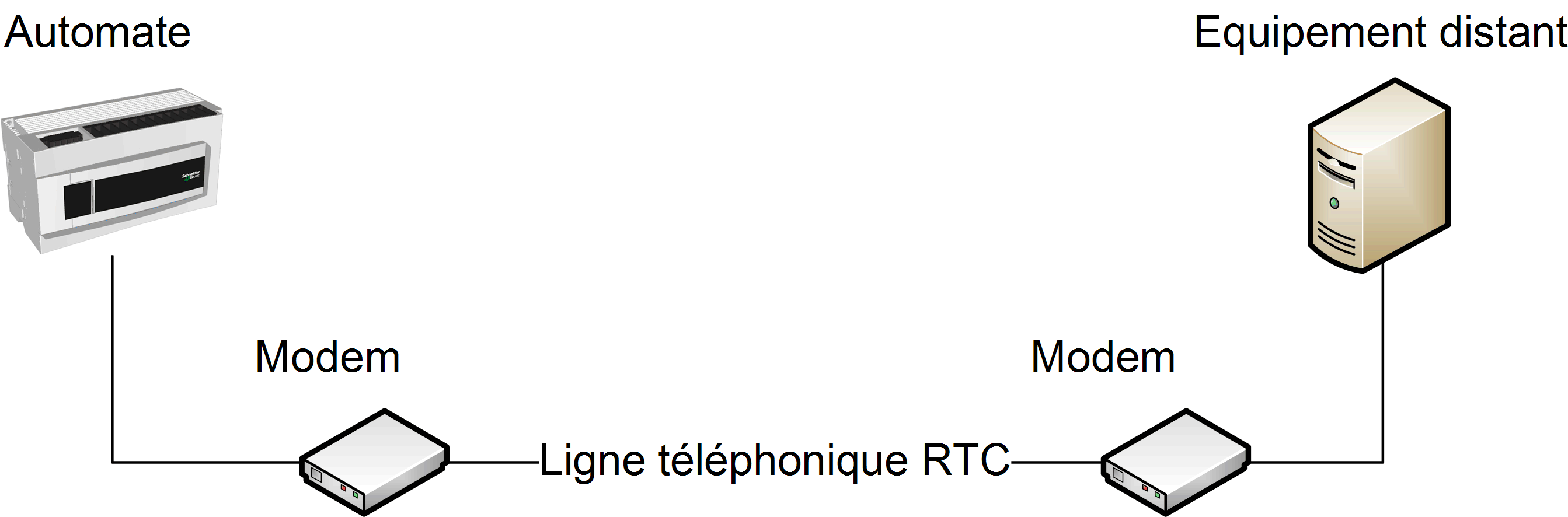

Avec le bloc fonction Dial, le contrôleur peut établir des communications avec un équipement distant via un modem :

NOTE : Vous pouvez également établir des communications transparentes avec un modem GSM.

Le bloc fonction Dial exécute la commande Dial pour établir une communication transparente entre deux modems. Lorsque xDone a pour valeur TRUE, la communication peut démarrer avec le protocole configuré (Modbus, EcoStruxure Machine Expert ou ASCII).

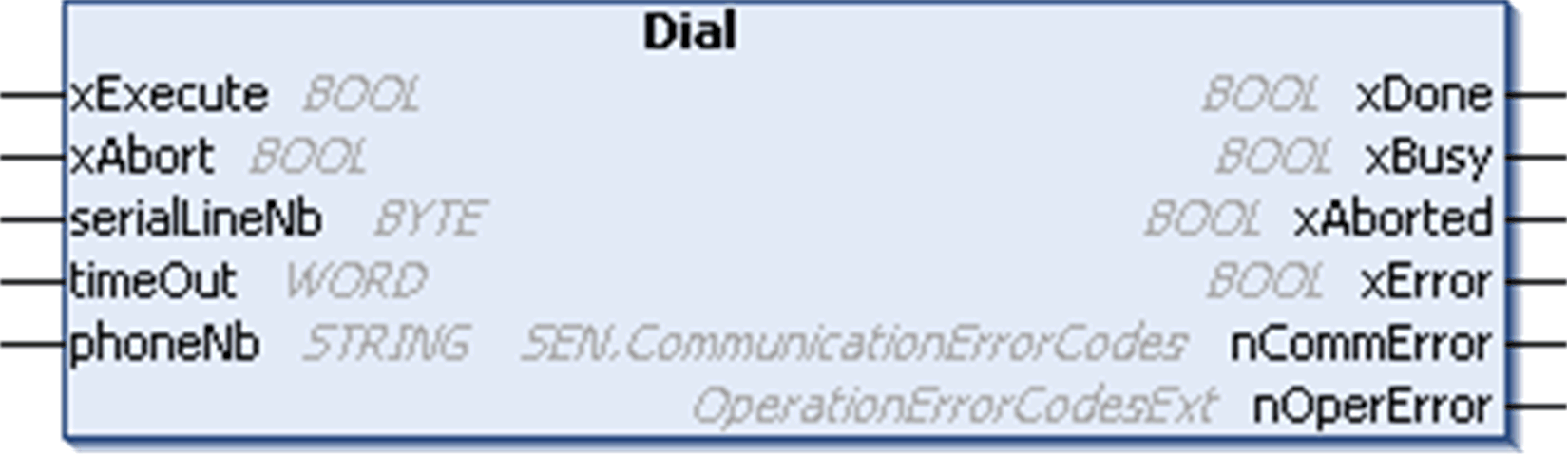

Représentation graphique

Description des variables d'E/S

Entrée	Type	Description
phoneNb	STRING	L'entrée phoneNb contient le numéro de téléphone du modem à appeler.

NOTE : Les paramètres d'entrée et de sortie communs à tous les blocs fonction de la bibliothèque modem sont décrits dans une autre section.

Exemple

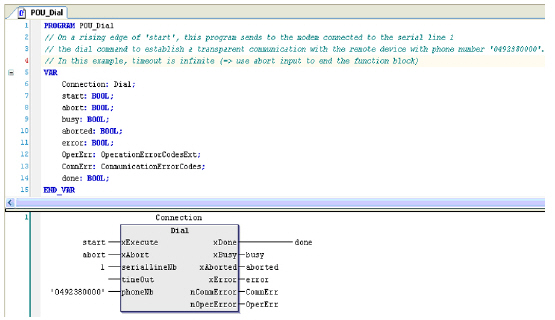

La figure ci-dessous illustre la déclaration et l'utilisation de la fonction Dial :
