Connecteurs et affectations des connecteurs
|

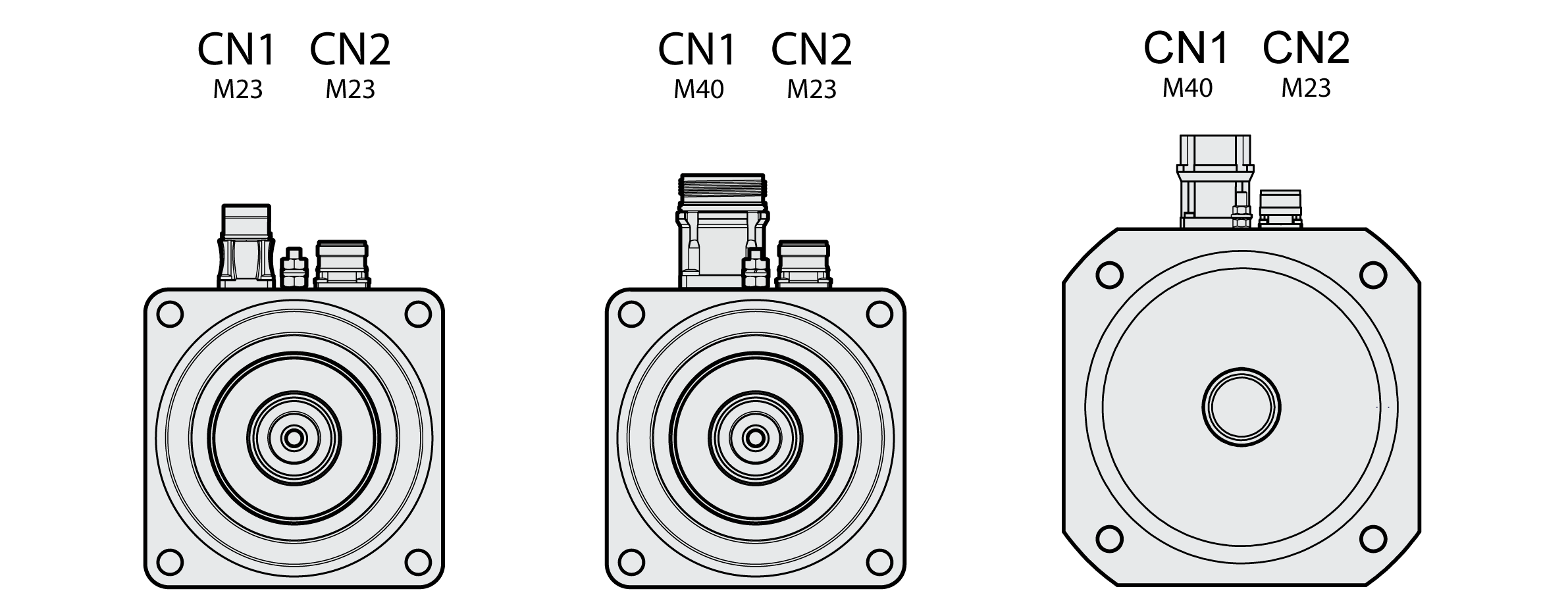

Aperçu des raccordements |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SH3040 |
SH3055 |
SH3070 |
SH3100 |
||||||||
|
|||||||||||
|
SH31401, SH31402 |
SH31403, SH31404 |
SH3205 |
|||||||||
|
|||||||||||
|
CN1 Raccordement moteur CN2 Raccordement codeur |
|||||||||||
Connecteurs moteur pour le raccordement des phases moteur et du frein de maintien.
|

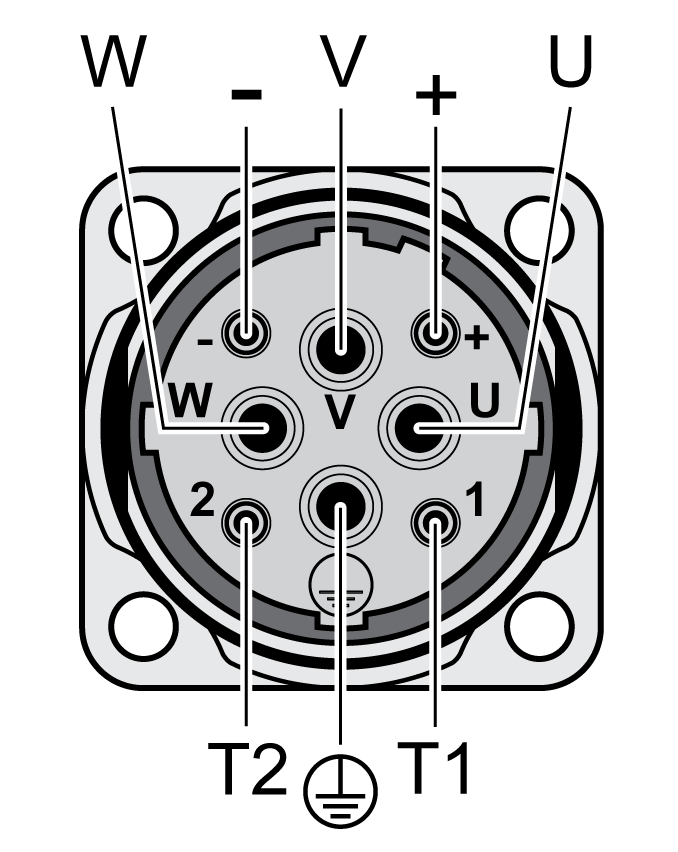

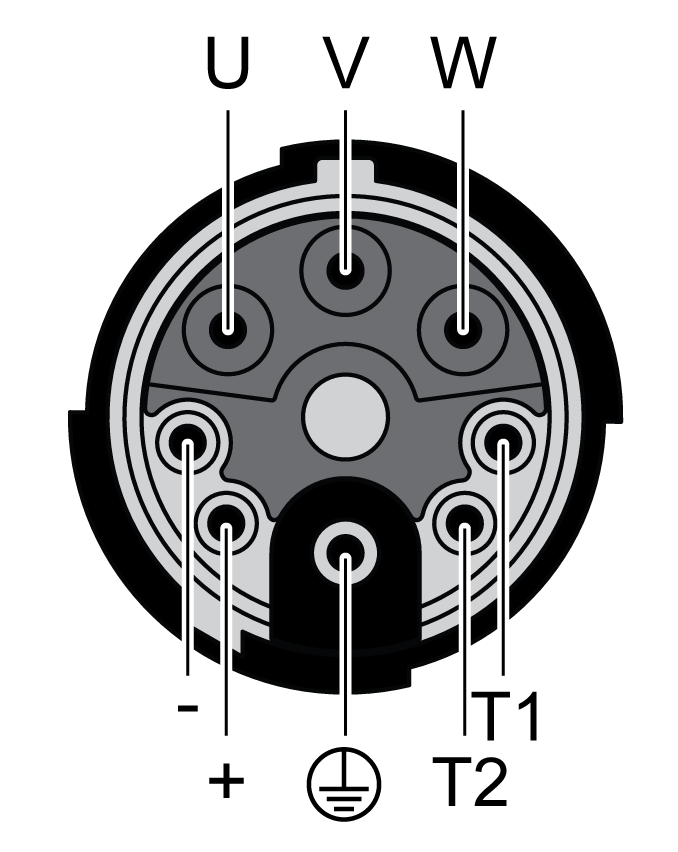

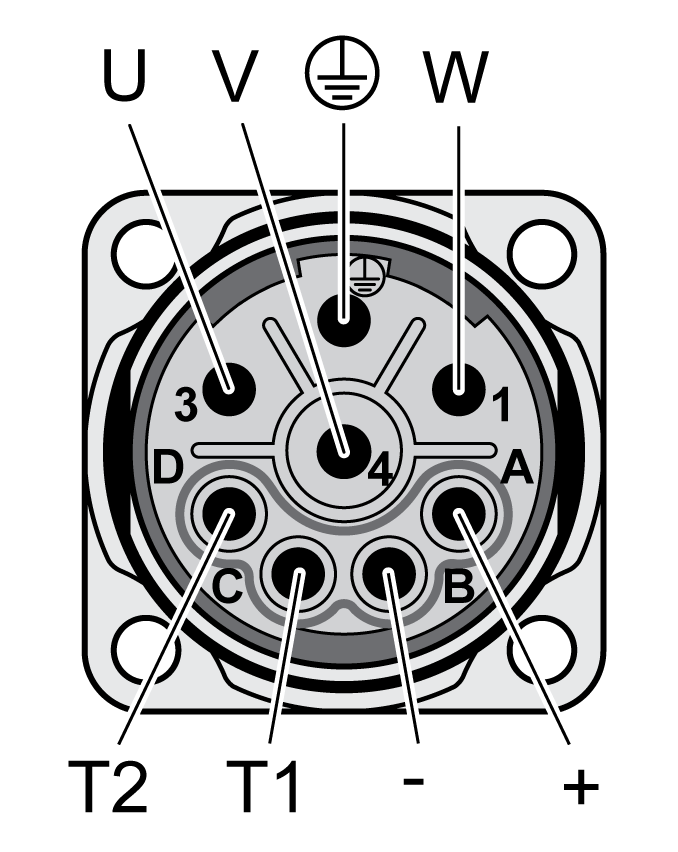

Y-TEC |
M23 |
M40 |
|
|
|
Les connecteurs opposés adéquats sont indiqués au chapitre Connecteurs.
Les signaux du frein de maintien et du capteur de température remplissent les exigences de TBTP.
|
Broche |
Signification |
Accessoires câble Couleur des fils et nombre de fils |
|---|---|---|
|
U |
Phase moteur U |
BK L1 ou BK 1 |
|
V |
Phase moteur V |
BK L2 ou BK 2 |
|
W |
Phase moteur W |
BK L3 ou BK 3 |
|
PE |
Conducteur de protection |
GN/YE |
|
+ |
Tension d'alimentation du frein de maintien 24 V dc |
WH ou BK 8 |
|
- |
Potentiel de référence frein de maintien 0 V dc |
GY ou BK 7 |
|
T1 |
Capteur de température + |
BK 6 |
|
T2 |
Capteur de température - |
BK 5 |
|
SHLD |
Blindage (sur le boîtier de connecteur) |
|

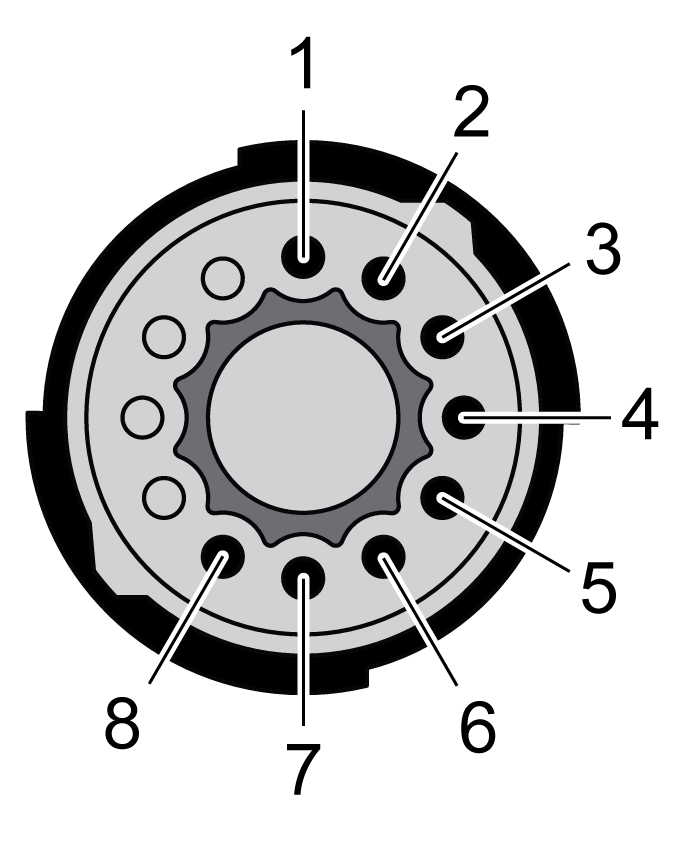

Connecteur de codeur pour le branchement du codeur SinCos (monotour et multitour)
Les connecteurs opposés adéquats sont indiqués au chapitre Connecteurs.
Les signaux remplissent les exigences en matière de TBTP.
|
Broche |
Signal |
Signification |
Paire1) |
Accessoires câble Couleur du fil |
|---|---|---|---|---|
|
1 |
COS_OUT |
Signal cosinus |
2 |
GN |
|
2 |
REFCOS_OUT |
Référence pour signal cosinus, 2,5 V |
2 |
YE |
|
3 |
SIN_OUT |
Signal sinus |
1 |
WH |
|
4 |
REFSIN_OUT |
Référence pour signal sinus, 2,5 V |
1 |
BN |
|
5 |
DATA+ |
Données de réception, données de transmission |
3 |
GY |
|
6 |
DATA- |
Données de réception, données de transmission, inversées |
3 |
PK |
|
7 |
ENC+10V |
Tension d'alimentation 7 ... 12 V |
4 |
RD |
|
8 |
ENC_0V |
Potentiel de référence2) |
4 |
BL |
|
|
SHLD |
Blindage (sur le boîtier de connecteur) |
|
|
|
1) Paires de signal torsadées 2) Le raccordement ENC_0V de la tension d'alimentation n'a aucune liaison avec le boîtier du codeur. |
||||

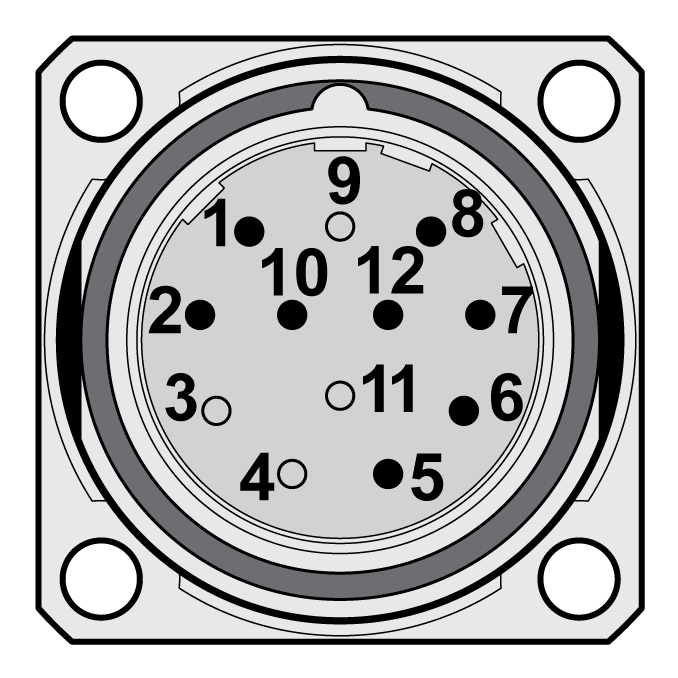

Connecteur de codeur pour le branchement du codeur SinCos (monotour et multitour)
Les connecteurs opposés adéquats sont indiqués au chapitre Connecteurs.
Les signaux remplissent les exigences en matière de TBTP.
|
Broche |
Signal |
Signification |
Accessoires câble Couleur du fil |
|---|---|---|---|
|
1 |
REFCOS_OUT |
Référence pour signal cosinus, 2,5 V |
YE |
|
2 |
DATA+ |
Données de réception, données de transmission |
GY |
|
5 |
SIN_OUT |
Signal sinus |
WH |
|
6 |
REFSIN_OUT |
Référence pour signal sinus, 2,5 V |
BN |
|
7 |
DATA- |
Données de réception, données de transmission, inversées |
PK |
|
8 |
COS_OUT |
Signal cosinus |
GN |
|
10 |
ENC_0V |
Potentiel de référence1) |
BL |
|
12 |
ENC+10V |
Tension d'alimentation 7 ... 12 V |
RD |
|
|
SHLD |
Blindage (sur le boîtier de connecteur) |
|
|
1) Le raccordement ENC_0V de la tension d'alimentation n'a aucune liaison avec le boîtier du codeur. |
|
||
