Montage d'un module directement sur la surface d'un panneau
Cette section décrit l'installation de votre module à l'aide d'un kit de montage du panneau. Elle indique également la position des trous de montage de chaque module. Votre module peut être différent de celui présentés sur ces illustrations, mais la procédure est toujours valable.
Installation du kit de montage sur panneau
|
Etape |
Action |
|---|---|
|
1 |
Retirez le système de fixation encliquetable à l'arrière du module en poussant le système vers le haut. |
|
2 |
Insérez la barrette de montage, le crochet en dernier, dans l'emplacement où la bride encliquetable a été retirée. |
|
3 |
Faites glisser la barrette de montage dans l'emplacement jusqu'à ce que le crochet entre dans la niche du module. |

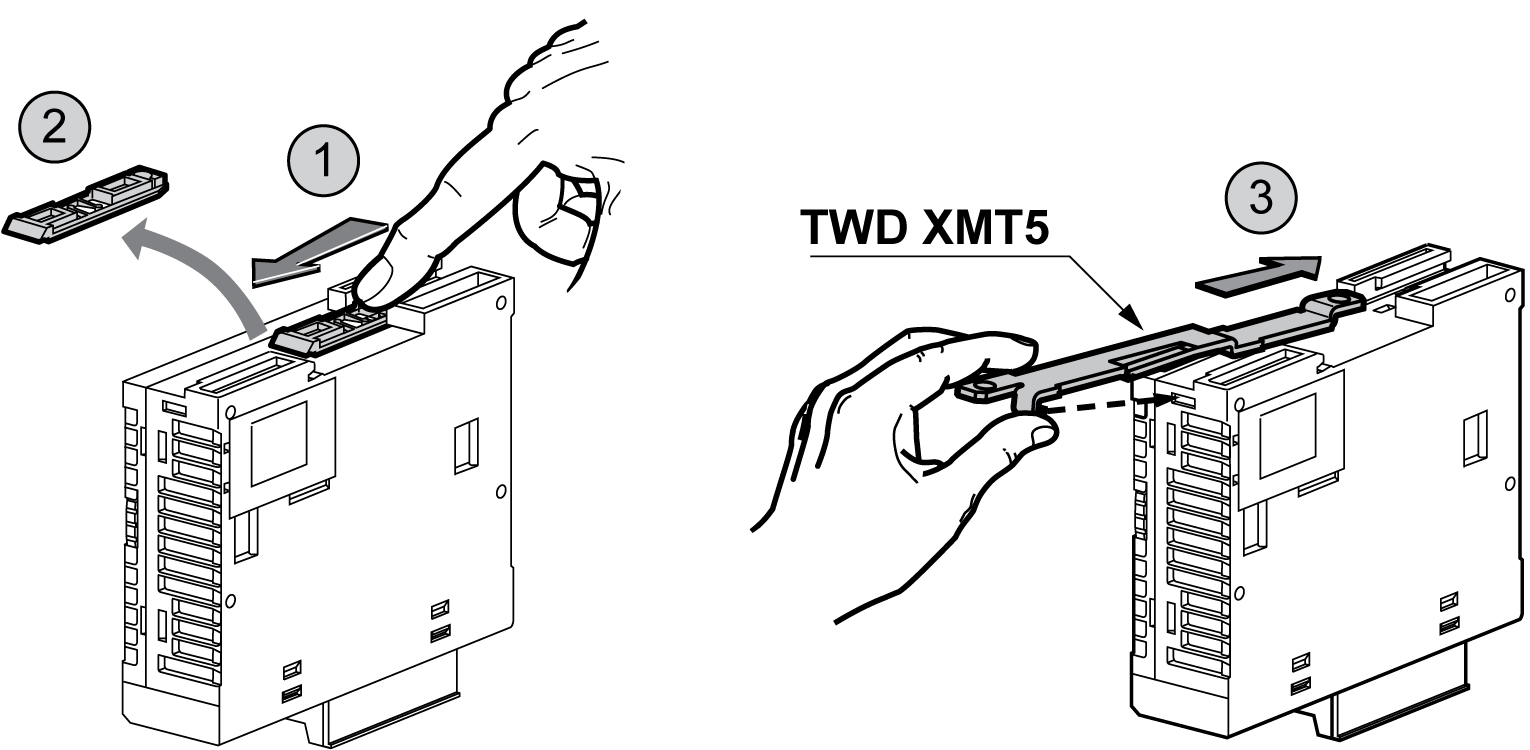

L'illustration suivante montre comment fixer le kit de montage du panneau TWDXMT5 sur un module.

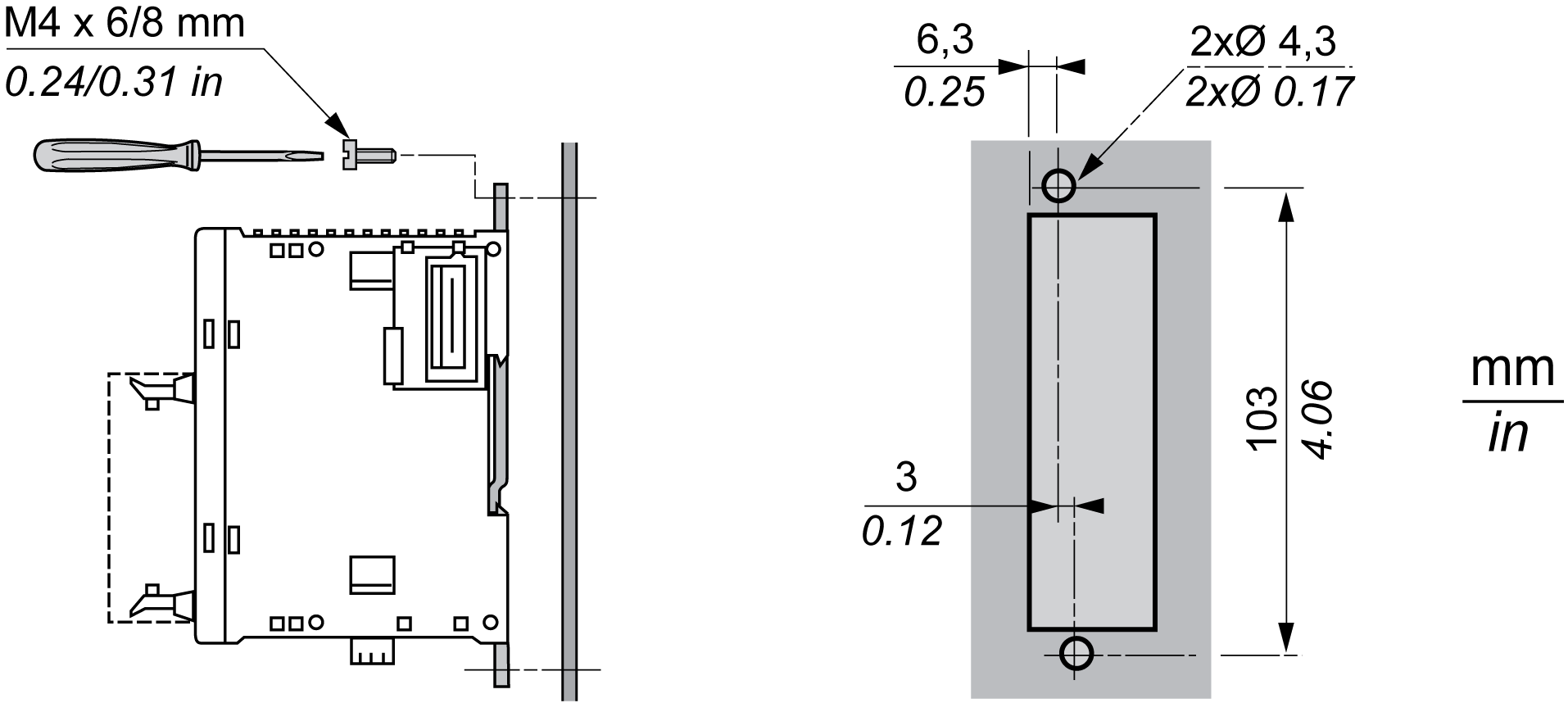

Position du trou de montage des modules
Le schéma ci-dessous présente la position des trous de montage pour tous les modules :
