TM2ARI8HT

Introduction

Ce module d'extension est un module d'entrée à 8 points, température, avec un bornier.

Pour plus d'informations sur le matériel, consultez TM2ARI8HT.

Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal de courant dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.

AVIS

EQUIPEMENT INOPERANT

Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Sonde NTC

La température (Tm) varie en fonction de la résistance (r) selon l'équation ci-dessous :

Où :

oTm = Température mesurée par la sonde en kelvins

or = Valeur physique de la résistance en Ohms

oR = Résistance de référence en Ohms à une température T

oT = Température de référence en kelvins

oB = Sensibilité de la sonde NTC en kelvins

Les valeurs R,T et B doivent être supérieures ou égales à 1.

Si la résistance est sélectionnée comme unité, la valeur affichée est égale à la résistance de la sonde.

NOTE : 25 °C = 77 °F = 298,15 K

Sonde PTC

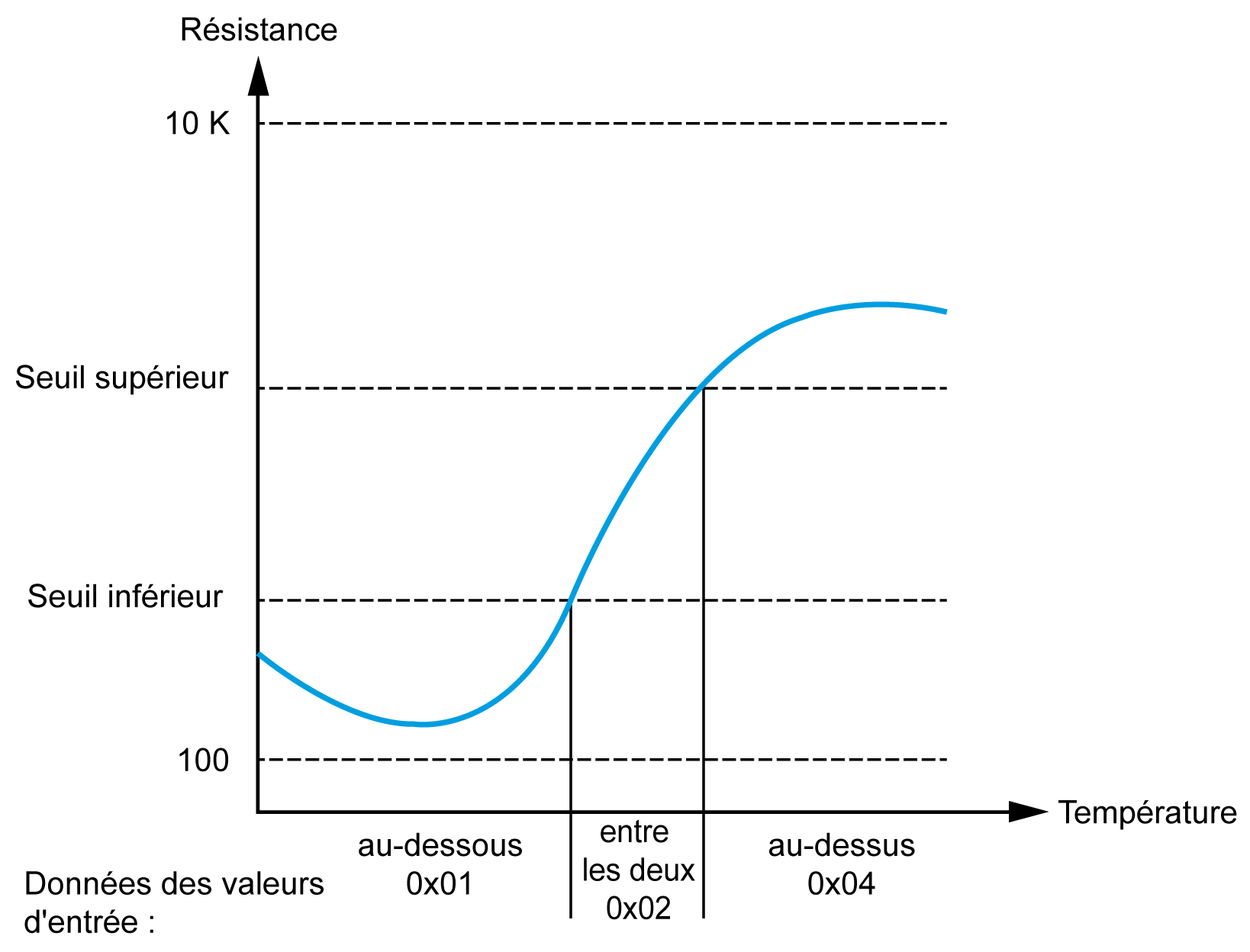

Le tableau suivant indique la valeur lue en fonction de la valeur de la résistance :

Valeur de la résistance	Valeur lue
Valeur inférieure au seuil inférieur	1
Entre les seuils	2
Valeur supérieure au seuil supérieur	4

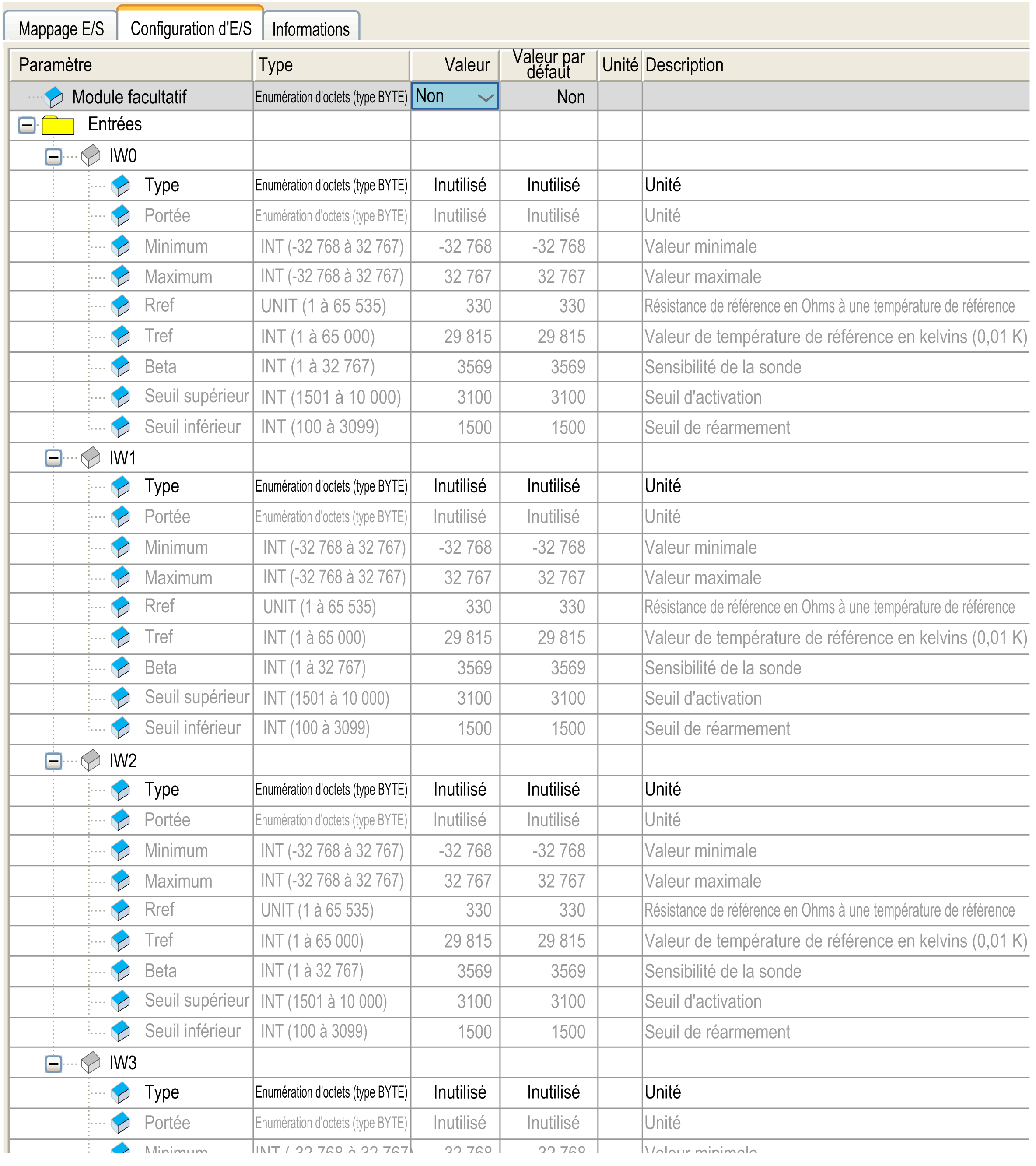

Onglet Configuration d'E/S

Cet onglet vous permet de configurer le module comme un module facultatif, et de configurer les entrées.

Pour chaque entrée, vous pouvez définir les éléments suivants :

Paramètre		Valeur	Valeur par défaut	Description
Type		Inutilisé NTC PTC	Inutilisé	Identifie le mode du canal.
Portée		Normal Personnalisé Résistance (Ohm) Celsius (0,1 °C) Fahrenheit (0,1 °F)	Normal pour le type NTC Résistance (en Ohms) pour le type PTC	Identifie la plage de valeurs du canal.
Minimum	Normal	0	0	Indique la limite de mesure inférieure.
Minimum	Personnalisé	-32 768 à 32 767	-32 768	Indique la limite de mesure inférieure.
Maximum	Normal	1 023	1 023	Indique la limite de mesure supérieure.
Maximum	Personnalisé	-32 768 à 32 767	32 767	Indique la limite de mesure supérieure.
Rref (utilisé uniquement avec une sonde NTC)		1 à 65 535	330	Résistance de référence en Ohms à la température Tref
Tref (utilisé uniquement avec une sonde NTC)		1 à 65 000	29 815	Valeur de température de référence en kelvins (0,01 K)
Beta (utilisé uniquement avec une sonde NTC)		1 à 32 767	3 569	Sensibilité de sonde NTC en kelvins (0,01 K)
Seuil supérieur (utilisé uniquement avec une sonde PTC)		100 à 10 000	3 100	Seuil d'activation
Seuil inférieur (utilisé uniquement avec une sonde PTC)		100 à 10 000	1 500	Seuil de réarmement

Portée	Résistance (Ohm)		Celsius (0,1 °C)		Fahrenheit (0,1 °F)
Portée	Minimum	Maximum	Minimum	Maximum	Minimum	Maximum
NTC	100	10 000	-789	2 114	-1 101	4 125
PTC	100	10 000	-	-	-	-

Pour plus d'informations, consultez la rubrique Description de l'onglet Configuration d'E/S.

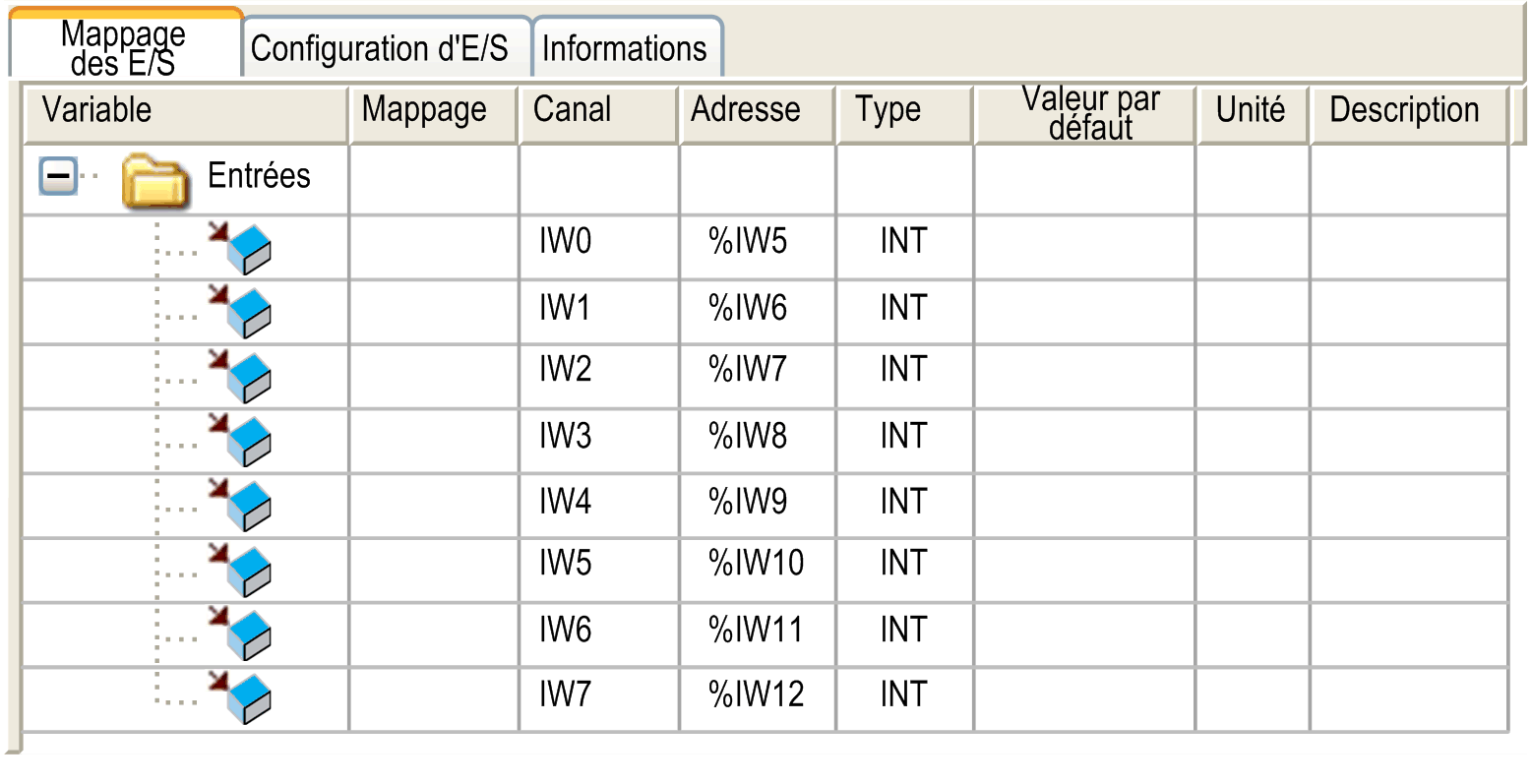

Onglet Mappage E/S

Identifie les adresses de chaque entrée et le nom du canal :

Canal	Type	Description
IW0	INT	Valeur actuelle de l'entrée 0
à	à	à
IW7	INT	Valeur actuelle de l'entrée 7

Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.
