Caractéristiques des modules TM3AI2H/TM3AI2HG
Cette section décrit les caractéristiques générales des modules d'extension TM3AI2H/TM3AI2HG.
Consultez également la section Caractéristiques environnementales.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

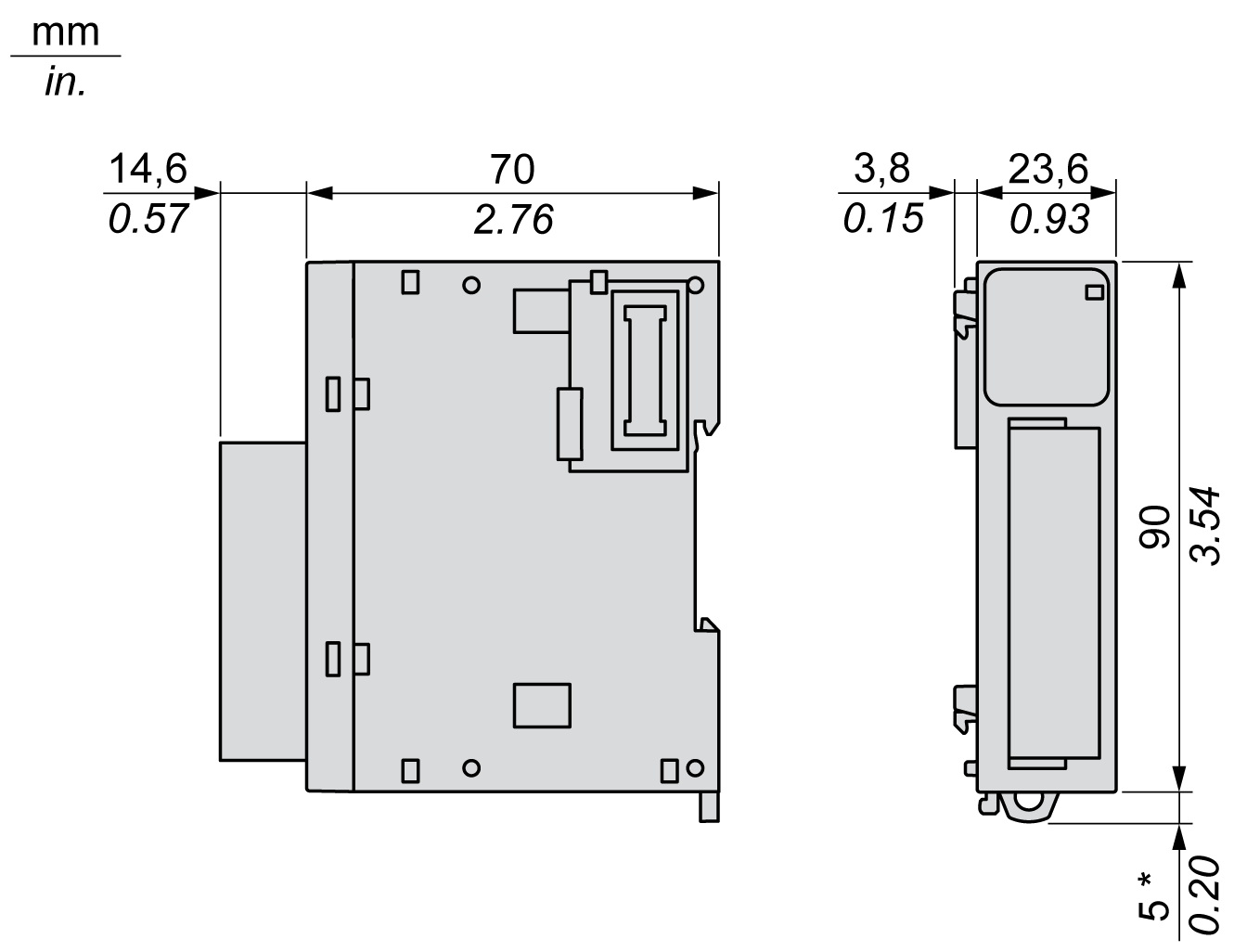

Les schémas suivants indiquent les dimensions externes des modules d'extension TM3AI2H/TM3AI2HG :
NOTE : *8,5 mm (0,33 in.) lorsque la bride est tirée.
|
Caractéristiques |
Valeur |
|---|---|
|
Tension d'alimentation nominale |
24 VCC |
|
Plage d'alimentation |
20,4 à 28,8 VCC |
|
Nombre moyen d'insertions/retraits de connecteur |
100 au minimum |
|
Consommation sur le bus interne 5 VCC |
30 mA (charge nulle) 30 mA (pleine charge) |
|
Consommation sur le bus interne 24 VCC |
0 mA |
|
Consommation sur le segment 24 VCC externe |
25 mA (charge nulle) 25 mA (pleine charge) |
Le tableau suivant décrit les caractéristiques des entrées des modules d'extension TM3AI2H/TM3AI2HG :
|
Caractéristiques |
Valeur |
||
|---|---|---|---|
|
Entrée de tension |
Entrée d'intensité |
||
|
Plage d'entrée |
0 à 10 VCC –10 à +10 VCC |
0 à 20 mA 4 à 20 mA |
|
|
Impédance d'entrée |
1 MΩ min |
50 Ω max |
|
|
Durée de l'échantillon |
1 ms par voie activée |
||
|
Type d'entrée |
Terminaison simple |
||
|
Mode de fonctionnement |
Auto-programme |
||
|
Mode de conversion |
ADC sigma delta |
||
|
Précision max. à 25 °C (77 °F) |
±0,1 % de la pleine échelle |
||
|
Dérive en température |
±0,006 % de la pleine échelle |
||
|
Répétabilité après la durée de stabilisation |
±0,5 % de la pleine échelle |
||
|
Non-linéarité |
±0,01 % de la pleine échelle |
||
|
Ecart max. de l'entrée |
±1,0 % de la pleine échelle |
||
|
Résolution |
16 bits ou 15 bits + signe (65 536 mots) |
||
|
Valeur d'entrée du LSB |
0,153 mV (0 à 10 VCC) 0,305 mV (-10 à +10 VCC) |
0,305 µA (0 à 20 mA) 0,244 µA (4 à 20 mA) |
|
|
Type de données du programme d'application |
Entre –32 768 et 32 767 |
||
|
Détection de données d'entrée hors plage |
Oui |
||
|
Résistance au bruit |
Ecart maximum temporaire pendant les perturbations |
±4 % maximum lorsqu'une perturbation CEM est appliquée au câblage d'alimentation et d'E/S |
|
|
Câble |
Blindé à paires torsadées, 30 m max. |
||
|
Diaphonie |
1 LSB max. |
||
|
Isolement |
Entre les entrées et l'alimentation externe |
1 500 VCA |
|
|
Entre les entrées et les circuits logiques internes |
500 VCA |
||
|
Surcharge continue autorisée maximale (aucun dommage) |
13 VCC |
40 mA |
|
|
Filtre d'entrée |
Filtre logiciel : 0 à 10 s (par unité de 0,01 s) |
||
|
Comportement si alimentation externe hors tension |
Valeur de l'entrée : 0 Le bit d'état d'erreur de l'alimentation externe est activé dans le contrôleur. |
||
