Présentation du Coupleur de bus TM3 Ethernet

Présentation

Le coupleur de bus TM3 est un équipement destiné à gérer les communications EtherNet/IP ou Modbus TCP lorsque des modules d'extension TM2/TM3 sont utilisés dans une architecture distribuée.

Les principaux éléments du coupleur de bus TM3 sont les suivants :

1 Commutateurs rotatifs

2 Connecteur d'extension pour modules d'extension TM2/TM3

3 2 ports Ethernet commutés isolés

4 Port de configuration USB mini-B

5 Alimentation 24 VCC

6 Dispositif de verrouillage encliquetable pour rail oméga (DIN) de 35 mm (1,38 po.)

7 Voyants d'état

Caractéristiques principales

Caractéristique	Valeur
Alimentation nominale	24 VCC
Poids	150 g (5,29 oz)
Commutateur rotatif	2
Ethernet	2 ports Ethernet commutés isolés (10 Mbits/s / 100 Mbits/s)
Type de connexion	Bornier à vis débrochable

Voyants d'état

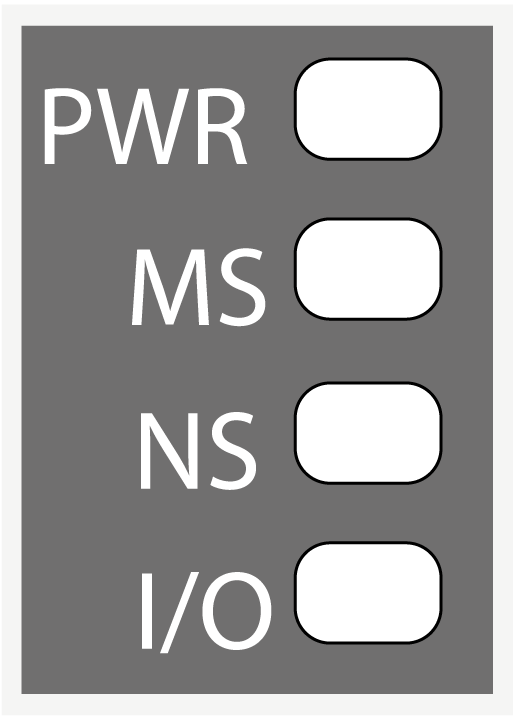

Le graphique suivant présente les voyants du coupleur de bus TM3 :

Le tableau suivant décrit les voyants d'état :

Voyant	Couleur	Etat	Description
PWR	Vert	Allumé	L'appareil est sous tension.
PWR	Vert	Eteint	L'alimentation est coupée. Tous les voyants LED sont éteints.
MS	Vert/Rouge	Clignotement	L'appareil effectue son autotest.
	Vert	Trait plein	L'appareil fonctionne.
	Vert	Clignotement	L'équipement a détecté une configuration non valide ou n'est pas configuré.
	Rouge	Trait plein	L'équipement a détecté une erreur qui est irrécupérable dans la plupart des cas.
	Rouge	Clignotement	L'équipement a détecté une erreur qui est récupérable dans la plupart des cas. Par exemple : oLe réglage du/des commutateur(s) rotatif(s) a changé pendant le fonctionnement de l'équipement. oErreur détectée pendant la mise à jour du microprogramme.
NS	Vert/Rouge	Eteint	L'adresse IP n'est pas configurée.
	Vert/Rouge	Clignotement	L'appareil effectue son autotest.
	Vert	Trait plein	Au moins une connexion CIP a été établie et aucune connexion de propriétaire exclusif n'est arrivée à expiration.
	Vert	Clignotement	L'adresse IP est configurée, mais aucune connexion CIP n'a été établie et aucune connexion de propriétaire exclusif n'est arrivée à expiration.
	Rouge	Trait plein	L'équipement a détecté que l'adresse IP est déjà utilisée.
	Rouge	Clignotement	Une adresse IP est configurée et une connexion de propriétaire exclusif ayant pour cible cet équipement est arrivée à expiration.
I/O	Vert	Trait plein	L'équipement communique avec les modules d'extension.
	Vert	Clignotement	La configuration physique correspond à la configuration logicielle, mais aucune communication n'a été établie entre le coupleur de bus et les modules d'extension.
	Rouge	Trait plein	La configuration physique ne correspond pas à la configuration logicielle.
	Rouge	Clignotement	Au moins un module d'extension TM2 ou TM3 n'a pas répondu au coupleur de bus lors de trois cycles consécutifs.

NOTE : Pendant le démarrage, tous les voyants restent allumés quelques secondes et s'éteignent ensuite, à l'exception du voyant PWR. Les règles de comportement des voyants s'appliquent quand le démarrage s'effectue correctement.
