Caractéristiques du module TM3DI16K

Introduction

Cette section décrit les caractéristiques des entrées du module d'extension TM3DI16K.

AVERTISSEMENT

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Dimensions

Les schémas suivants indiquent les dimensions externes du module d'extension TM3DI16K :

* 8,5 mm (0,33 in.) lorsque la bride est tirée.

Caractéristiques des entrées

Le tableau ci-dessous décrit les caractéristiques des entrées du module TM3DI16K :

Caractéristique		Valeur
Nombre de voies d'entrée		16 entrées
Nombre de groupes de voies		1 ligne commune sur 2 broches pour 16 voies
Type d'accès		Type 1 (CEI/EN 61131-2)
Type de logique		Positive/négative
Tension d'entrée nominale		24 V CC
Plage de tension d'entrée		19,2 à 28,8 VCC
Courant d'entrée nominal		5 mA
Impédance d'entrée		4,4 kΩ
Valeurs limites d'entrée	Tension à l'état 1	> 15 V CC (15 à 28,8 V CC)
	Tension à l'état 0	< 5 V CC (0 à 5 V CC)
	Courant à l'état 1	> 2,5 mA
	Courant à l'état 0	< 1 mA
Durée de mise sous tension		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 µs⁽²⁾⁽³⁾
Durée de mise hors tension		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 µs⁽²⁾⁽³⁾
Isolement	Entre l'entrée et la logique interne	500 VCA
Isolement	Entre les groupes d'entrées	Sans objet
Type de connexion		Connecteur HE10 (MIL 20)
Nombre moyen d'insertions/retraits de connecteur		Plus de 100
Consommation sur le bus interne 5 VCC		34 mA (toutes les entrées actives) 5 mA (toutes les entrées inactives)
Consommation sur le bus interne 24 VCC		0 mA (toutes les entrées actives)
Consommation sur le bus interne 24 VCC		0 mA (toutes les entrées inactives)
(1) SV correspond à la version et est imprimé sur l'étiquette du produit. (2) La plage dépend de la valeur de filtre configurée. Reportez-vous au manuel TM3 - Modules d'extension - Guide de programmation. (3) Le M221 Logic Controller accepte uniquement 4 ms comme délai d'allumage/d'extinction.

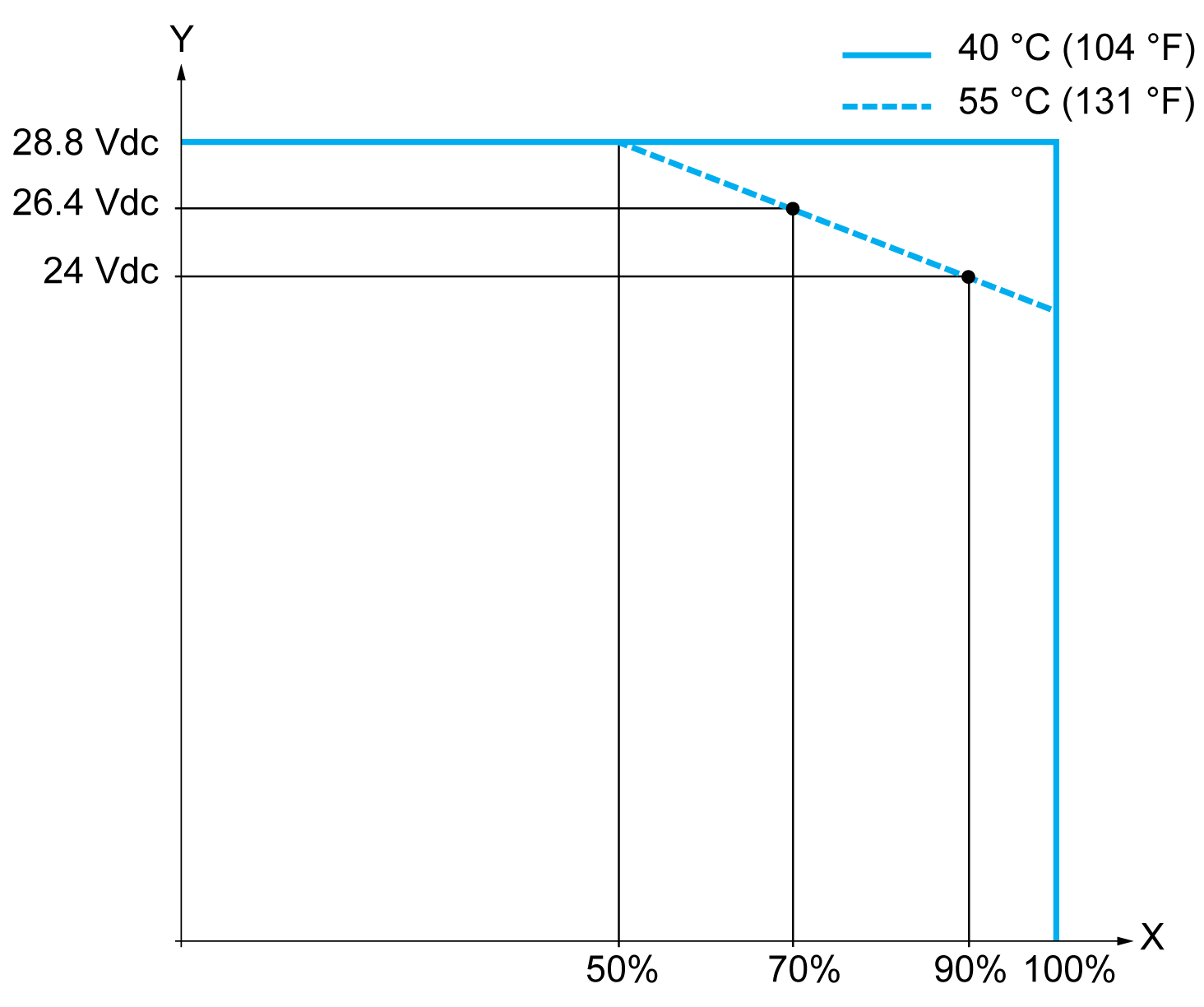

Réduction de charge des E/S

Lorsque vous utilisez des modules TM3DI16K :

X Pourcentage d'entrées activées simultanément

Y Tension d'entrée
