Schéma de câblage des modules TM3DI16/TM3DI16G
Ces modules d'extension comportent un bornier à vis ou à ressort débrochable pour la connexion des entrées et de l'alimentation.
Consultez la rubrique Bonnes pratiques en matière de câblage.

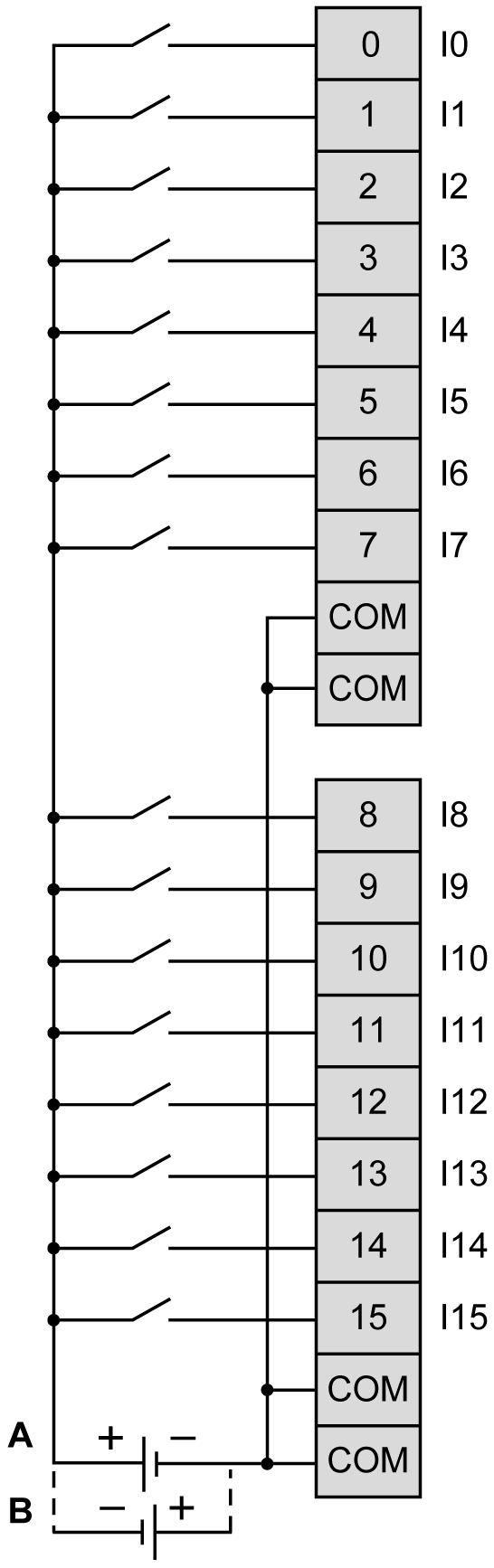

La figure suivante montre la connexion entre les entrées, les capteurs et leurs lignes communes :
Les 4 bornes COM sont connectées en interne.
A Câblage à logique positive
B Câblage à logique négative
Pour plus d'informations sur l'alimentation 24 VCC, consultez la section Caractéristiques d'alimentation CC.
