Programmation du type Principal

Présentation

Le type Principal est toujours géré par un bloc fonctionnel HSCMain_TM3.

NOTE : Lors de la compilation, une erreur est détectée si le bloc fonctionnel HSCMain_TM3 est utilisé pour gérer un autre type HSC différent.

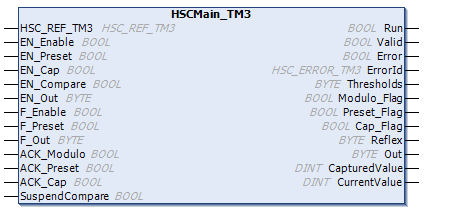

Ajout du bloc fonction HSCMain

Etape	Description
1	Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Interne > IODrivers > TM3 HSC > HSC > HSCMain_TM3 dans la liste.
2	Faites glisser l'élément dans la fenêtre POU.
3	Modifiez le nom d'instance de type Principal par défaut pour qu'il corresponde au Nom d'instance du bloc fonction du compteur défini dans la fenêtre Configuration.

Etape

Description

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Interne > IODrivers > TM3 HSC > HSC > HSCMain_TM3 dans la liste.

Faites glisser l'élément dans la fenêtre POU.

Modifiez le nom d'instance de type Principal par défaut pour qu'il corresponde au Nom d'instance du bloc fonction du compteur défini dans la fenêtre Configuration.

Utilisation des variables d’E/S

Ces tableaux décrivent comment les broches du bloc fonction sont utilisées dans le mode Evénement.

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Description
HSC_REF_TM3	HSC_REF_TM3	Référence à l'instance HSC.
EN_Enable	BOOL	Non utilisée.
EN_Preset	BOOL	Lorsque l'entrée SYNC est configurée : la valeur TRUE autorise la présélection du compteur via l'entrée Sync.
EN_Cap	BOOL	Non utilisée.
EN_Compare	BOOL	Non utilisée.
EN_Out	BYTE	Non utilisée.
F_Enable	BOOL	TRUE = active le compteur et prend en compte les impulsions sur son entrée.
F_Preset	BOOL	Lors du front montant, redémarre le temporisateur interne par rapport à la base de temps.
F_Out	BYTE	Non utilisée.
ACK_Modulo	BOOL	Non utilisée.
ACK_Preset	BOOL	Sur le front montant, réinitialise Preset_Flag.
ACK_Cap	BOOL	Non utilisée.
SuspendCompare	BOOL	Non utilisée.

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
Run	BOOL	TRUE = compteur activé.
Valid	BOOL	TRUE = CurrentValue est valide.
Error	BOOL	TRUE = indique qu'une erreur a été détectée.
ErrorId	HSC_ERROR_TM3	Indique la valeur de l'erreur détectée. Voir l'énumération HSC_ERROR_TM3.
Thresholds	BYTE	Non utilisée.
Modulo_Flag	BOOL	Non utilisée.
Preset_Flag	BOOL	Réglée sur 1 par la présélection du compteur.
Cap_Flag	BOOL	Non utilisée.
Reflex	BYTE	Non utilisée.
Out	BYTE	Non utilisée.
CapturedValue	DINT	Non utilisée.
CurrentValue	DINT	Valeur du compteur.
