HSCGetParam_TM3 : renvoie les paramètres de HSC
Ce bloc fonction renvoie la valeur d'un paramètre d'une fonction HSC.

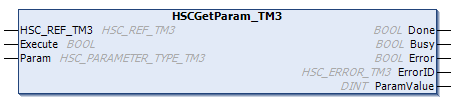

Représentation en langage IL et ST
Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.
Description des variables d'E/S
Ce tableau décrit les variables d'entrée :
|
Entrées |
Type |
Commentaire |
|---|---|---|
|
HSC_REF_TM3 |
HSC_REF_TM3 |
Référence de l'instance de compteur rapide. Ne doit pas être modifiée pendant l'exécution du bloc fonction. |
|
Execute |
BOOL |
Lors d'un front montant, lance l'exécution du bloc fonction. Sur un front descendant, réinitialise les sorties du bloc fonction à la fin de son exécution. |
|
Param |
Paramètre à lire. |
Le tableau suivant décrit les variables de sortie :
|
Sorties |
Type |
Commentaire |
|---|---|---|
|
Done |
BOOL |
TRUE = indique que ParamValue est valide. L'exécution du bloc fonction est terminée. |
|
Busy |
BOOL |
TRUE = indique que l'exécution du bloc fonction est en cours. |
|
Error |
BOOL |
TRUE = indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée. |
|
ErrorID |
Indique la valeur de l'erreur détectée. |
|
|
ParamValue |
DINT |
Valeur du paramètre lu. |
NOTE : Pour plus d'informations sur les broches Execute, Done et Busy, reportez-vous à la rubrique Informations générales sur la gestion des blocs fonction d'administration.
Ajout du bloc fonction HSCGetParam_TM3
|
Etape |
Description |
|---|---|
|
1 |
Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Interne > IODrivers > TM3 HSC > Administration > HSCGetParam_TM3 dans la liste, puis faites glisser l'élément vers la fenêtre POU. |
|
2 |
Définissez la valeur de l'entrée HSC_REF_TM3 sur le nom d'instance du compteur rapide. |
