Présentation des contrôleurs TM3SAF5R / TM3SAF5RG

Présentation

Les principales caractéristiques des modules TM3SAF5R (vis) et TM3SAF5RG (ressort) sont les suivantes :

o2 voies

o24 VCC

oBornier à vis ou à ressort débrochable

Caractéristiques principales

Ce tableau décrit les caractéristiques principales du module TM3SAF5R• :

Caractéristique		Valeur
Nombre de voies d'entrée de sécurité		2
Mode de démarrage		Démarrage surveillé / non surveillé
Tension d'alimentation		24 VCC -15 à +20 %
Nombre de sorties		3 sorties relais en parallèle, catégorie d'arrêt 0
Tension de sortie nominale		24 VCC/230 VCA 6 A maximum par chemin de sortie
Type de connexion	TM3SAF5R	Bornier à vis débrochable
Type de connexion	TM3SAF5RG	Bornier à ressort débrochable
Poids		190 g (6.70 oz)

Applications associées

Le tableau ci-dessous définit le type et l'exemple d'applications pouvant être associées au module TM3SAF5R• :

Type d'application	Exemple d'application
Application à 2 voies avec détection de court-circuit	oSurveillance de circuits d'arrêt d'urgence à 2 voies avec détection de court-circuit oSurveillance de détecteurs de limite à 2 voies sur protections sans détection de court-circuit

Type d'application

Exemple d'application

Application à 2 voies avec détection de court-circuit

oSurveillance de circuits d'arrêt d'urgence à 2 voies avec détection de court-circuit

oSurveillance de détecteurs de limite à 2 voies sur protections sans détection de court-circuit

Voyants (LED) d'état

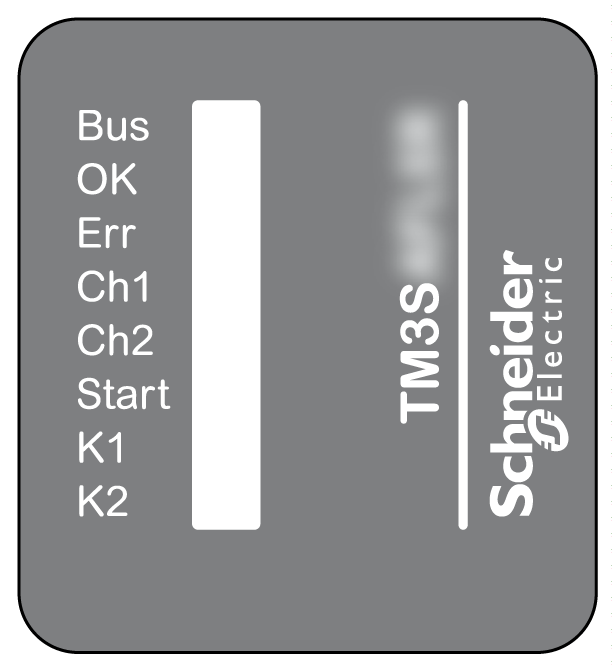

Cette figure montre les voyants d'état :

Le tableau suivant décrit les voyants (LED) d'état du module TM3SAF5R• :

Voyant	Couleur	État	Description
Bus	Vert	Clignotant	Le module reçoit l'alimentation 5 VCC du Bus TM3 et le Bus TM3 fonctionne.
OK	Vert	Allumé	Le courant +24 VCC délivré au module est compris dans la plage de tolérance de tension.
OK	Vert	Clignotant	Timeout du Bus TM3 : l'opération de sécurité fonctionnelle est maintenue.
Err	Rouge	Allumé	Le courant +24 VCC délivré au module est hors de la plage de tolérance de tension.
Err	Rouge	Clignotant	Timeout du Bus TM3 : la sortie de sécurité est désactivée (éteinte).
Ch1	Vert	Allumé	Voie 1 active : le circuit entre S21-S22 est fermé.
Ch2	Vert	Allumé	Voie 2 active : le circuit entre S11-S12 est fermé. Voir la section Remarque ci–dessous.
Start	Vert	Allumé	Condition de démarrage valide : entrées S11-S12, S21-S22 et S41-S42 (EDM 2) fermées, et entrée S34 ou S39 connectée à S33. Voir la section Remarque ci–dessous.
K1	Vert	Allumé	Relais K1 sous tension (fermé)
K1	Vert	Clignotant	En attente de la condition de démarrage
K2	Vert	Allumé	Relais K2 sous tension (fermé)
K2	Vert	Clignotant	En attente de la condition de démarrage

NOTE : Pendant l'attente du démarrage, Ch2 ne fournit aucune indication si S41-S42 (EDM 2) est ouvert (par retour de l'équipement externe (Contact normalement fermé)).
