Montage d'un module de Sécurité TM3 directement sur la surface d'un panneau
Cette section décrit comment installer un module de Sécurité TM3 à l'aide du kit de montage sur panneau et du gabarit indiquant la position des trous de montage du module.
Installation du kit de montage sur panneau
|
Etape |
Action |
|---|---|
|
1 |

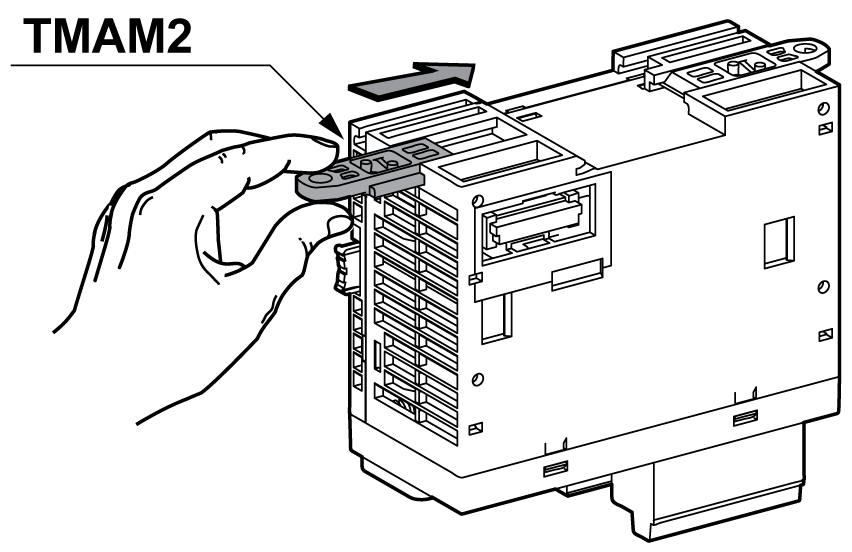

Insérez la barrette de montage TMAM2 dans l'emplacement situé sur la partie supérieure du module de Sécurité TM3.
|

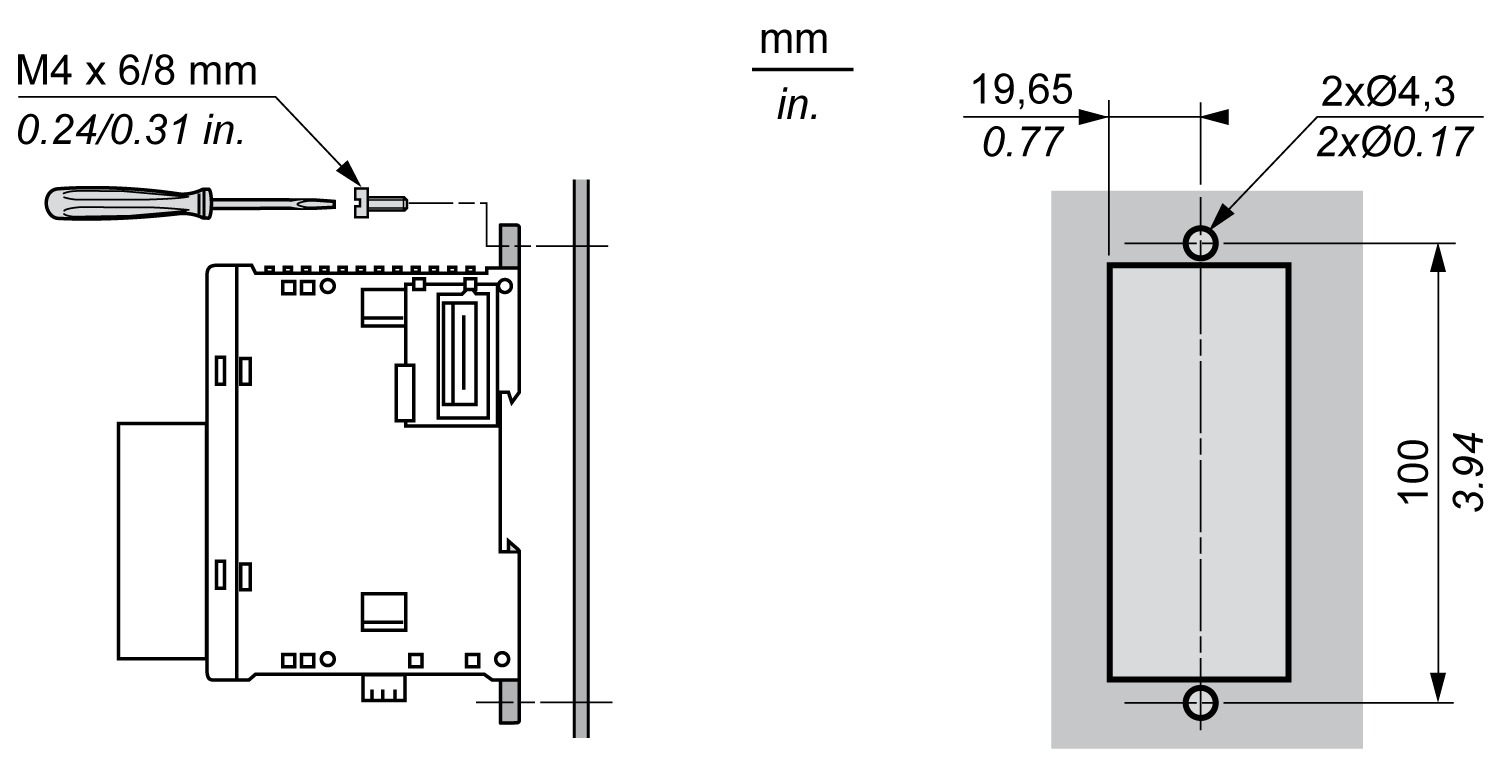

Le schéma suivant indique la position des trous de montage du module de Sécurité TM3 :
