Module récepteur :
oUn connecteur RJ45 pour la communication
oBornier d'alimentation 24 VCC débrochable

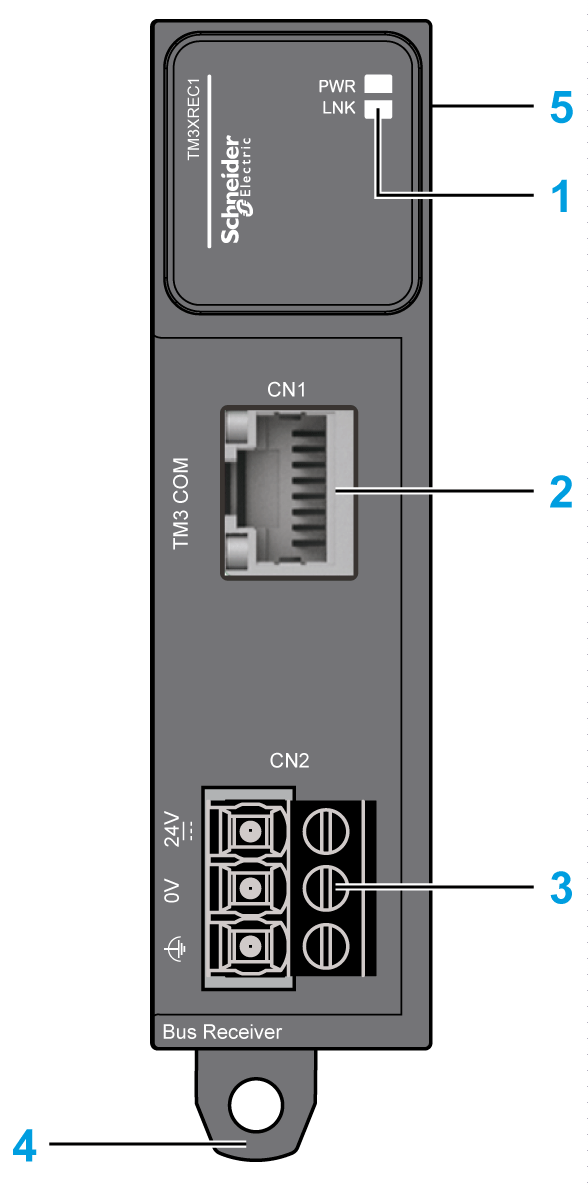

Les figures suivantes montrent les pièces du module d'extension récepteur TM3 :
|
Libellé |
Eléments |
Référence |
|---|---|---|
|
1 |
Voyants affichant l'activité de la ligne et l'état de l'alimentation. |
– |
|
2 |
Port de bus TM3 |
– |
|
3 |
Bornier à vis de l'alimentation. |
|
|
4 |
Système de verrouillage encliquetable pour rail DIN 35 mm (1,38 in.) |
|
|
5 |
Connecteur d'extension du bus d'E/S (côté droit uniquement). |
– |

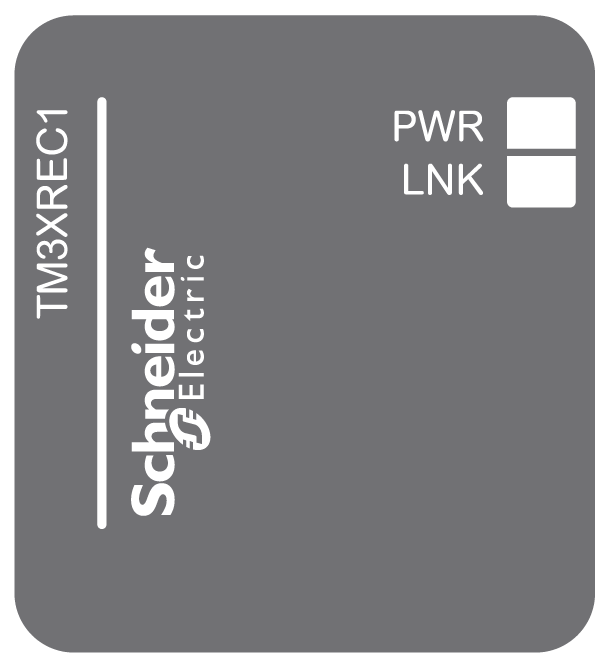

La figure ci-dessous représente les voyants d'état :
Le tableau suivant décrit les voyants d'état :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
Power (PWR) |
Vert |
Allumé |
L'alimentation du bus TM3 est disponible. |
|
Eteint |
L'alimentation du bus TM3 n'est pas disponible. |
||
|
Link (LNK) |
Vert |
Allumé |
Un signal de liaison/données est détecté en provenance du récepteur. |
|
Eteint |
Aucun signal de liaison/données n'est détecté en provenance du récepteur. |
