Description des modules TM3

Description générale

Introduction

Le module d'extension émetteur TM3 est équipé des éléments suivants :

o1 connecteur RJ-45 avant

o1 vis de raccordement à la terre fonctionnelle

o2 voyants d'état (Link et Power)

Le module d'extension récepteur TM3 est équipé des éléments suivants :

o1 connecteur RJ-45 avant

o1 connecteur d'alimentation

o2 voyants d'état (Link et Power)

Le module émetteur TM3 est connecté au Logic Controller par l'intermédiaire du bus TM3. Il est raccordé par un connecteur situé à gauche du module. Le module d'extension émetteur TM3 est le dernier module physique de la configuration locale. Le côté droit du module ne présente aucun connecteur de bus.

Le module récepteur TM3 est connecté par le connecteur RJ45 avant au module émetteur TM3 avec un câble approprié.

Modules émetteur et récepteur TM3

Le tableau suivant répertorie les modules d'extension émetteur et récepteur TM3 :

Référence	Description	Type de bornier / Pas
TM3XTRA1	Module émetteur de données pour les E/S distantes	1 connecteur RJ-45 avant 1 vis pour la connexion de terre fonctionnelle
TM3XREC1	Module récepteur de données pour les E/S distantes	1 connecteur RJ-45 avant Connecteur d'alimentation / 5,08 mm

Référence

Description

Type de bornier / Pas

TM3XTRA1

Module émetteur de données pour les E/S distantes

1 connecteur RJ-45 avant

1 vis pour la connexion de terre fonctionnelle

TM3XREC1

Module récepteur de données pour les E/S distantes

1 connecteur RJ-45 avant

Connecteur d'alimentation / 5,08 mm

Implémentation des modules émetteur et récepteur TM3

La figure suivante décrit le système divisé en une configuration locale et une configuration distante (exemple du M221) :

1 Configuration locale

2 Configuration distante

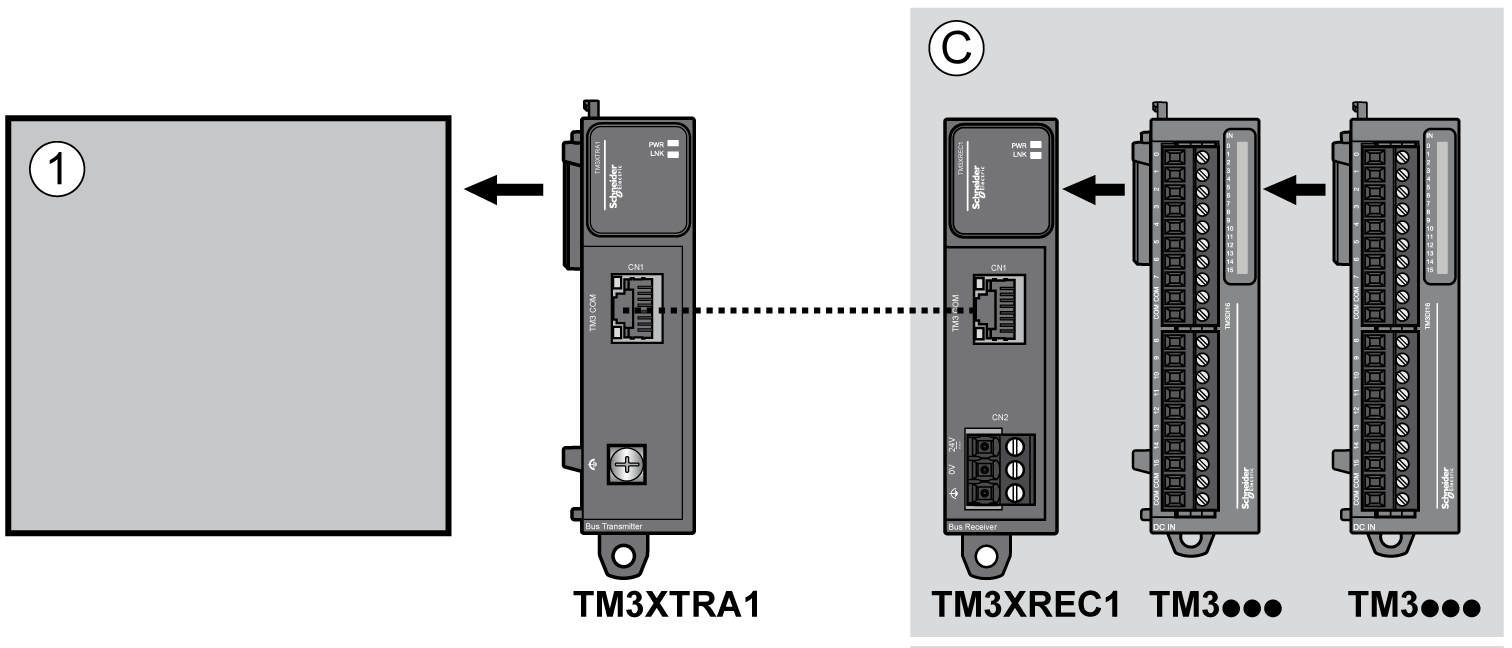

La figure suivante présente les composants d'une configuration distante :

1 Contrôleur et modules

C Modules d'extension (7 au maximum)

NOTE : les modules récepteur et émetteur ne sont pas inclus dans le nombre maximum de modules d'extension.

NOTE : vous ne pouvez pas utiliser de modules TM2 dans des configurations comprenant des modules émetteur et récepteur TM3.

Accessoires

Référence	Description	Utilisation	Quantité
TMAT2PSET	Ensemble de 5 borniers à vis débrochables	Connecte l'alimentation 24 VCC.	1
AB1AB8P35	Supports d'extrémité	Permet de fixer le Logic Controller ou le module récepteur et leurs modules d'extension sur un rail oméga (DIN).	1
TM2XMTGB	Barre de mise à la terre	Permet de raccorder le blindage du câble et le module à la terre fonctionnelle..	1
TM200RSRCEMC	Bride de fixation du blindage	Permet le montage et le raccordement de la terre au blindage du câble.	Ensemble de 25
TMAM2	Kit de montage	Monte le contrôleur et les modules d'E/S directement sur un panneau plat vertical.	1

Câbles

Référence	Description	Utilisation	Quantité	Longueur
VDIP184546005	Câble RJ45 avec connecteurs Actassi CL-MNC5e	Raccorde l'émetteur au récepteur.	1	0,5 m (1,64 ft)
VDIP184546010				1 m (3,28 ft)
VDIP184546020				2 m (6,56 ft)
VDIP184546030				3 m (9,84 ft)
VDIP184546050				5 m (16,40 ft)
Fourni avec le module TM3XTRA1	Câble de terre fonctionnelle	Raccordez la terre fonctionnelle (FE) directement à l'embase conductrice.	1	0,12 m (0,39 ft)
