Mise à la terre du système TM3
En raison des effets des interférences électromagnétiques, les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.
L'utilisation des câbles blindés implique le respect des règles de câblage suivantes :
oPour les raccordements à la terre de protection (PE), des gaines ou des conduites métalliques peuvent être utilisées sur une partie de la longueur du blindage, pourvu qu'il n'y ait aucune discontinuité de la masse. Dans le cas de la terre fonctionnelle (FE), le blindage a pour but d'atténuer les interférences électromagnétiques et doit être continu sur toute la longueur du câble. Si la terre doit être à la fois fonctionnelle et protectrice, comme c'est souvent le cas pour les câbles de communication, le câble doit avoir un blindage continu.
oLorsque cela est possible, séparez les câbles transportant des types de signaux différents, ainsi que les câbles transportant des signaux et les câbles de courant.
Terre de protection (PE) sur l'embase
La terre de protection (PE) est raccordée à l'embase conductrice par un câble de section importante, généralement un câble en cuivre tressé respectant la section maximale autorisée.
Raccordement des câbles blindés
Les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés. Ce blindage doit être fermement raccordé à la terre. Les blindages des E/S rapides et des E/S analogiques peuvent être raccordés à la terre fonctionnelle (FE) ou à la terre de protection (PE) du module d'extension TM3. Les blindages des câbles de communication de bus de terrain doivent être raccordés à la terre de protection (PE) avec une bride fixée à l'embase conductrice de votre installation.
|
|
|
DECONNEXION ACCIDENTELLE DE LA TERRE DE PROTECTION (PE) |
|
oN'utilisez pas la barre de mise à la terre TM2XMTGB comme terre de protection (PE). oN'utilisez la barre de mise à la terre du TM2XMTGB que pour assurer une terre fonctionnelle (FE). |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Raccordements à la terre fonctionnelle (FE)
|
Étape |
Description |
|
|---|---|---|
|
1 |

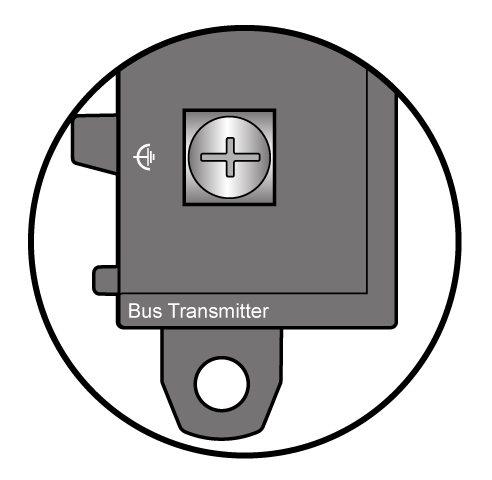

Raccordez le câble de terre fonctionnelle à la vis de terre fonctionnelle TM3XTRA1 et à l'embase conductrice. |
|
|
2 |

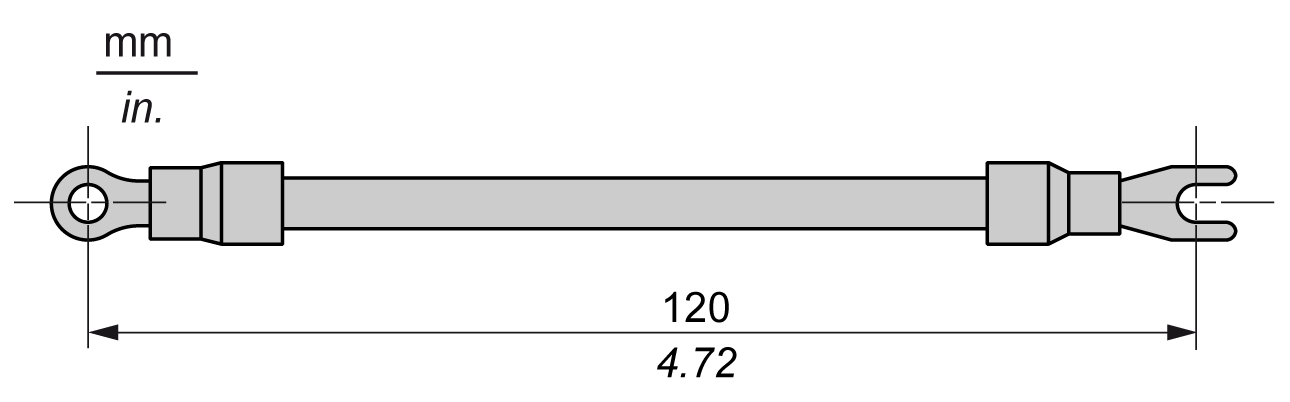

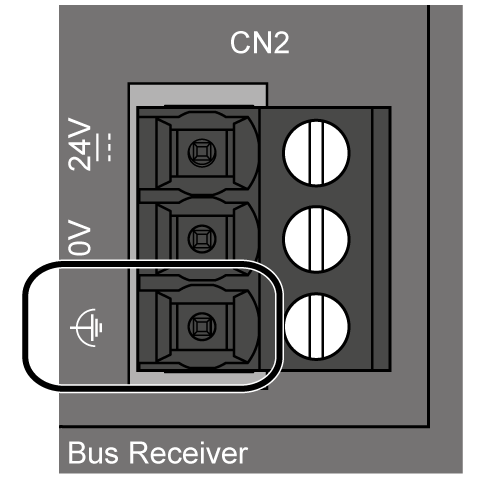

Raccordez la terre fonctionnelle du connecteur d'alimentation TM3XREC1 à l'embase conductrice. Le câble de terre fonctionnelle doit avoir une section minimum de 1,5 mm2 (AWG 16) et une longueur maximum de 120 mm (4,72 po.). |
|

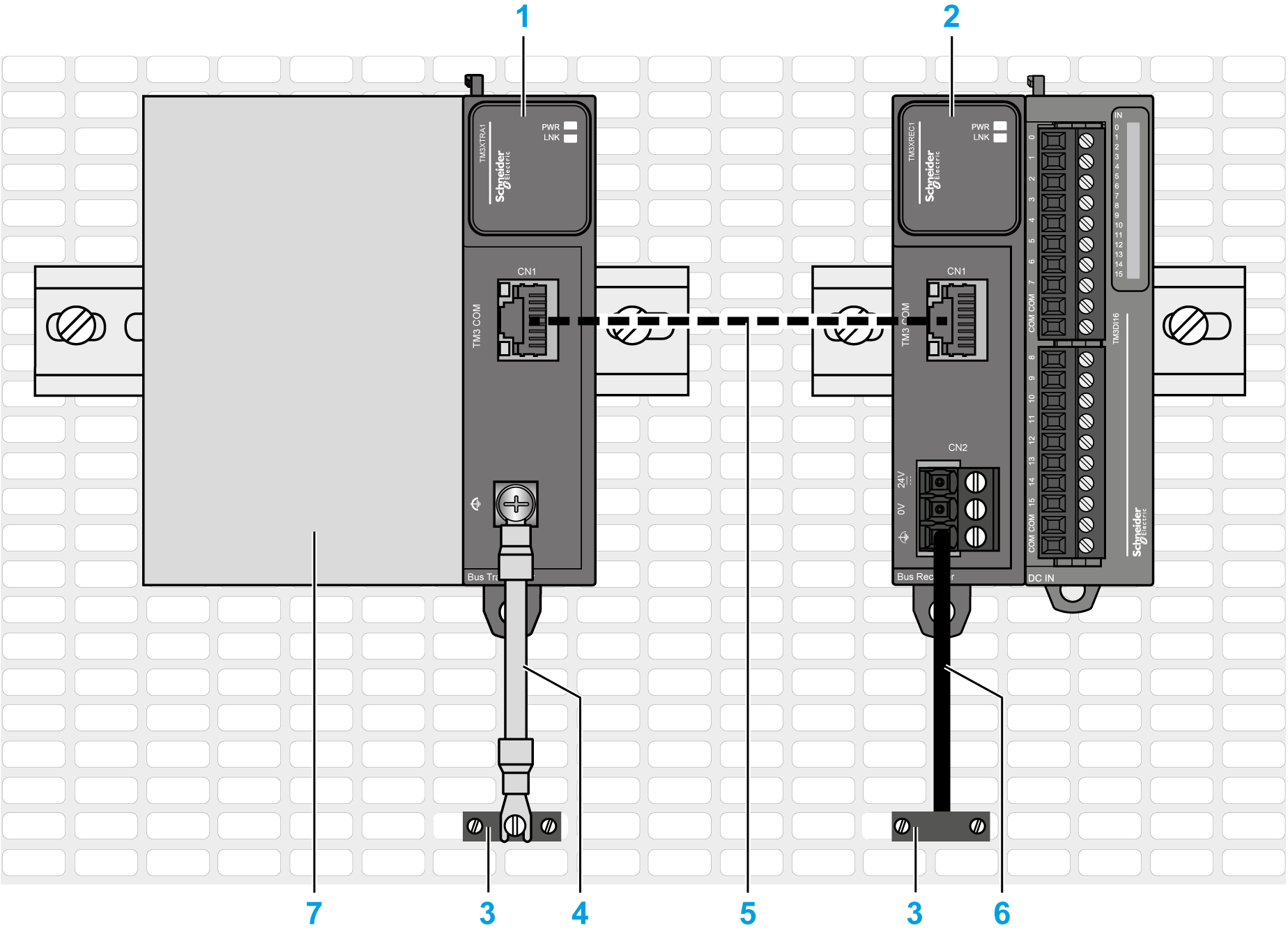

Cette figure présente la mise à la terre avec un plan de terre commun :
(1) TM3XTRA1
(2) TM3XREC1
(3) Terre fonctionnelle (FE)
(4) Câble de terre fonctionnelle fourni
(5) VDIP1845460••
(6) Câble de mise à la terre fourni par l'utilisateur
(7) Contrôleur, coupleur de bus ou module d'extension

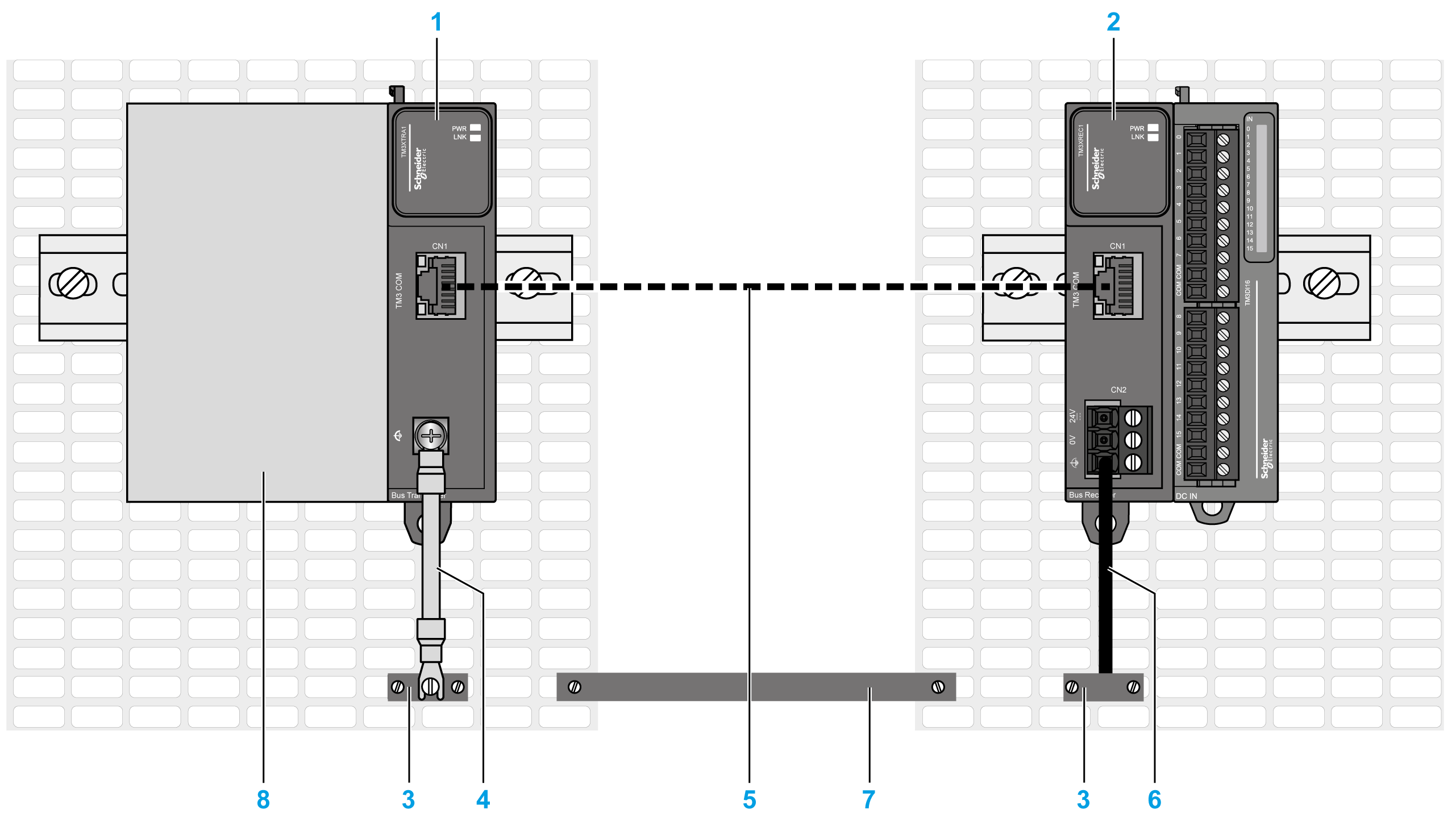

Cette figure présente la mise à la terre avec des plans de terre séparés :
(1) TM3XTRA1
(2) TM3XREC1
(3) Terre fonctionnelle (FE)
(4) Câble de terre fonctionnelle fourni
(5) VDIP1845460••
(6) Câble de mise à la terre fourni par l'utilisateur
(7) Raccordement de la terre équipotentielle
(8) Contrôleur, coupleur de bus ou module d'extension
