Consultez la section Bonnes pratiques en matière de câblage.

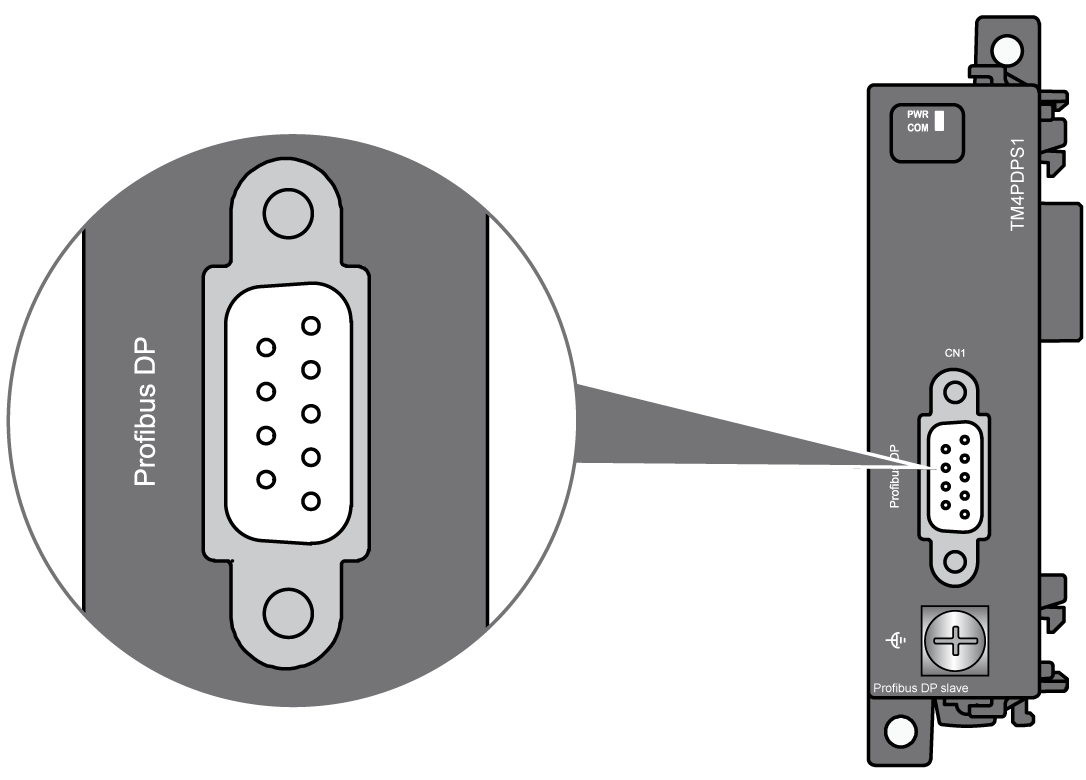

Le module TM4PDPS1 est équipé d'un connecteur SUB-D 9 PROFIBUS DP :

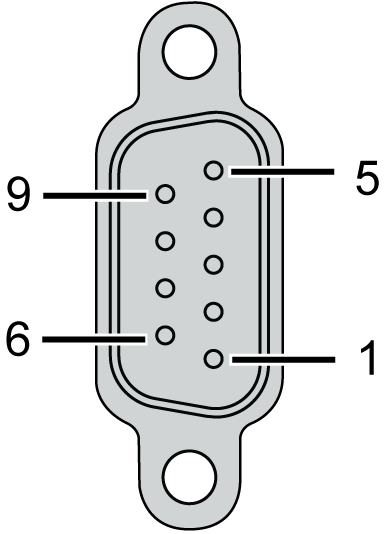

Cette figure montre les broches du connecteur SUB-D 9 PROFIBUS DP :
Ce tableau décrit le brochage du connecteur SUB-D 9 PROFIBUS DP :
|
N° de broche |
PROFIBUS DP |
Description |
|---|---|---|
|
1 |
Réservée |
– |
|
2 |
Réservée |
– |
|
3 |
RxD/TxD-P |
Emission/réception rapide de données |
|
4 |
CNTR-P |
Activation de l'émission rapide |
|
5 |
DGND |
Signal Ground (masse de signal) |
|
6 |
VP |
Tension de 5 V (100 mA) |
|
7 |
Réservée |
– |
|
8 |
RxD/TxD-N |
Emission/réception lente de données |
|
9 |
Réservée |
– |
Règles pour le raccordement à la terre fonctionnelle

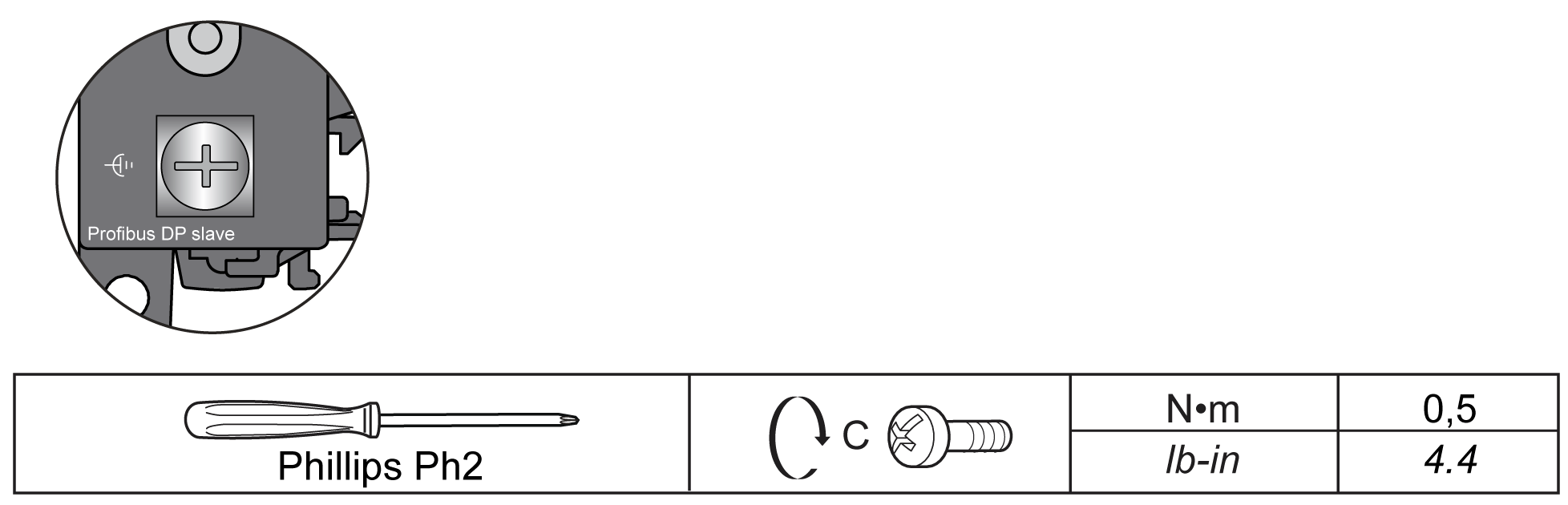

Le tableau suivant montre les caractéristiques de la vis à utiliser avec le câble de terre fonctionnelle (FE) fourni :
L'application d'un couple supérieur à la limite peut endommager la vis ou le filetage des bornes.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Ne serrez pas les bornes à vis au-delà du couple maximum spécifié (Nm/lb-in.). |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
