M241 Logic Controller en tant qu'équipement cible sur EtherNet/IP

Introduction

Cette section explique comment configurer l'équipement M241 Logic Controller en tant qu'équipement cible EtherNet/IP.

Pour plus d'informations sur EtherNet/IP, consultez le site Web www.odva.org.

Configuration de la cible EtherNet/IP

Pour configurer votre M241 Logic Controller comme un équipement cible EtherNet/IP , vous devez ajouter un gestionnaire EtherNet/IP à votre contrôleur. Sélectionnez EthernetIP dans le Catalogue de matériels, faites-le glisser vers l'arborescence Equipements et déposez-le sur l'un des nœuds en surbrillance.

Configuration des paramètres EtherNet/IP

Pour configurer les paramètres EtherNet/IP, double-cliquez sur COM_Bus > TM4ES4 > EthernetIP dans l'arborescence Equipements.

La boîte de dialogue suivante s'affiche :

Les paramètres de configuration EtherNet/IP sont définis comme suit :

oInstance :

Numéro de référencement de l'Assemblage d'entrée ou de sortie.

oTaille :

Nombre de voies d'un Assemblage d'entrée ou de sortie.

Dans la mémoire, chaque voie occupe 2 octets qui stockent la valeur d'un objet %IWx ou %QWx, où x est le numéro de la voie.

Par exemple, si la Taille de l'Assemblage de Sortie est de 20, cela signifie qu'il existe 20 voies d'entrée (IW0 à IW19) qui adressent %IWy...%IW(y+20-1), où y est la première voie disponible pour l'assemblage.

Elément		Plage autorisée par le contrôleur	Valeur par défaut dans EcoStruxure Machine Expert
Assemblage de sortie	Instance	150 à 189	150
Assemblage de sortie	Taille	2 à 40	20
Assemblage d'entrée	Instance	100 à 149	100
Assemblage d'entrée	Taille	2 à 40	20

Génération de fichier EDS

Vous pouvez générer un fichier EDS pour faciliter la configuration des échanges de données cycliques EtherNet/IP.

Étape	Action
1	Dans l'arborescence Equipements, cliquez avec le bouton droit sur le nœud EthernetIP et sélectionnez Exporter au format EDS dans le menu contextuel.
2	Modifiez le nom et l'emplacement par défaut du fichier.
3	Cliquez sur Enregistrer.

NOTE : Les objets Révision majeure et Révision mineure du fichier EDS permettent de garantir l'unicité du fichier EDS. La valeur de ces objets ne reflète pas le niveau de révision du contrôleur.

Les fichiers EDS M241 Logic Controller et M251 Logic Controller sont également disponibles sur le site Web de Schneider. Vous devez adapter le fichier EDS à votre application. Pour ce faire, modifiez-le et définissez les tailles et instances d'assemblage.

Onglet EthernetIP Slave I/O Mapping

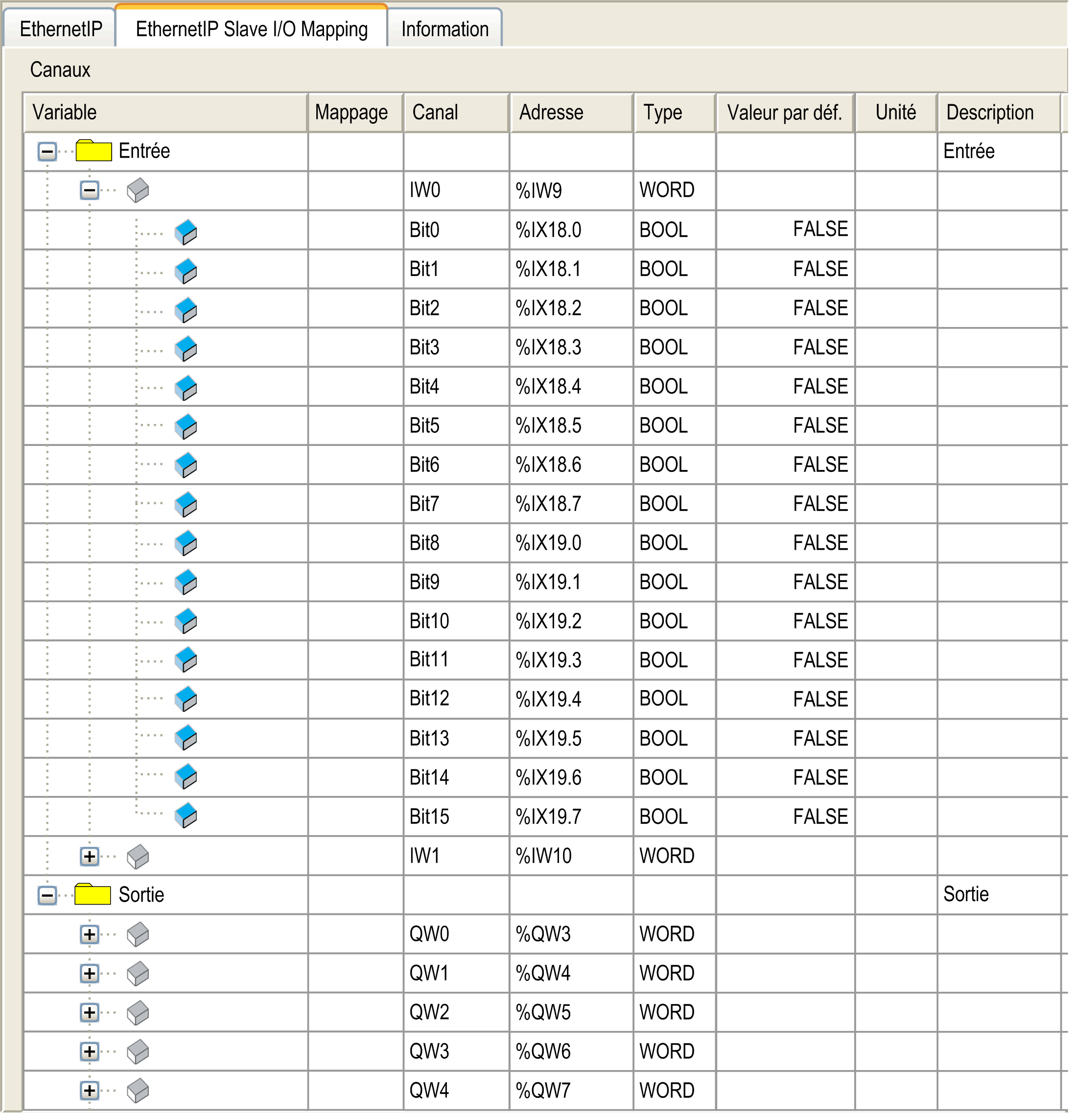

L'onglet EthernetIP Slave I/O Mapping permet de définir et de nommer des variables. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

Le tableau ci-dessous décrit la configuration de l'onglet Esclave EthernetIP Mappage E/S :

Voie		Type	Valeur par défaut	Description
Entrée	IW0	WORD	-	Mot de commande des sorties de contrôleur (%QW)
Entrée	IWxxx	WORD	-	Mot de commande des sorties de contrôleur (%QW)
Sortie	QW0	WORD	-	Etat des entrées de contrôleur (%IW)
Sortie	QWxxx	WORD	-	Etat des entrées de contrôleur (%IW)

Le nombre de mots dépend du paramètre de taille défini dans la configuration EtherNet/IP.

Sortie signifie SORTIE du contrôleur d'origine (= %IW pour le contrôleur).

Entrée signifie ENTREE à partir du contrôleur d'origine (= %QW pour le contrôleur).

Connexions EtherNet/IP

Pour accéder à un équipement cible, une source ouvre une connexion pouvant inclure plusieurs sessions qui envoient des requêtes.

Une connexion explicite utilise une session (une session est une connexion TCP ou UDP).

Une connexion d'E/S utilise deux sessions.

Le tableau suivant indique les restrictions applicables aux connexions EtherNet/IP :

Caractéristique	Maximum
Connexions explicites	8 (Classe 3)
Connexions d'E/S	1 (Classe 1)
Connexions	8
Sessions	16
Requêtes simultanées	32

NOTE : le M241 Logic Controller ne prend en charge que les connexions cycliques. Si une origine ouvre une connexion à l'aide d'un changement de type déclencheur d'état, le contrôleur ne rejette pas la connexion, mais les paquets sont envoyés selon le débit RPI.

Profil

Le contrôleur prend en charge les objets suivants :

Classe d'objets	ID de classe	Cat.	Nombre d'instances	Effet sur le comportement de l'interface
Objet identité	01 hex	1	1	Prend en charge le service de réinitialisation
Objet routeur de messages	02 hex	1	1	Connexion de message explicite
Objet assemblage	04 hex	2	2	Définit le format des données d'E/S
Objet gestionnaire de connexion	06 hex		1	–
Objet interface TCP/IP	F5 hex	1	1	Configuration TCP/IP
Objet liaison Ethernet	F6 hex	1	1	Informations de comptage et d'état
Objet Diagnostic d'Interface	350 hex	1	1	–
Objet Diagnostic de Scrutateur	351 hex	1	1	–
Objet Diagnostic de Connexion	352 hex	1	1	–
Objet Diagnostic de Connexion Explicite	353 hex	1	1	–

Objet identité (ID de classe = 01 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Identité :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Afficher	Révision	UINT	01h	Révision de l'implémentation de l'objet Identité.
2	Get	Nb maximum d'instances	UINT	01h	Plus grand numéro d'instance
3	Get	Nombre d'instances	UINT	01h	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	UINT, UINT [ ]	00h	Les deux premiers octets contiennent le numéro des attributs d'instance facultatifs. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs.
6	Get	Attribut de classe maxi.	UINT	07h	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	07h	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
05	Reset ⁽¹⁾	Initialise le composant EtherNet/IP (redémarrage du contrôleur).
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

⁽¹⁾ Description du service de réinitialisation :

Lorsque l'objet Identité reçoit une requête de réinitialisation, il :

odétermine s'il peut fournir le type de réinitialisation requise ;

orépond à la requête ;

otente d'exécuter le type de réinitialisation requise.

Le service commun de réinitialisation possède un paramètre spécifique, Type de réinitialisation (USINT), avec les valeurs suivantes :

Valeur	Type de réinitialisation
0	Redémarre le contrôleur. NOTE : Cette valeur est la valeur par défaut si ce paramètre est omis.
1	Réinitialisation à chaud.
2	Non pris en charge.
3 à 99	Réservée
100 à 199	Spécifique au fournisseur
200 à 255	Réservée

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	ID du fabricant	UINT	243h	ID Schneider Automation
2	Get	Type d'équipement	UINT	0Eh	Contrôleur
3	Get	Code produit	UINT	1002h	Code de produit contrôleur
4	Get	Révision	Structure de USINT, USINT	–	Révision du contrôleur⁽¹⁾ Equivalent aux 2 octets de poids faible de la version du contrôleur.
5	Get	Etat	WORD⁽²⁾	–	Reportez-vous à la définition dans le tableau ci-dessous.
6	Get	Numéro de série	UDINT	–	Numéro de série du contrôleur XX + 3 octets de poids faible de l'adresse MAC
7	Get	Nom de produit	Structure de USINT, STRING	–	–

⁽¹⁾ Mappé dans un WORD :

oBit de poids fort : révision mineure (deuxième USINT)

oBit de poids faible : révision majeure (premier USINT)

Exemple : 0205h signifie révision V5.2.

⁽²⁾ Description d'Etat (Attribut 5) :

Bit	Nom	Description
0	Appartient à un propriétaire	Inutilisé
1	Réservé	–
2	Configuré	TRUE indique que l'application de l'équipement a été reconfigurée.
3	Réservé	–
4 à 7	Etat étendu de l'équipement	o0 : autotest ou indéterminé o1 : téléchargement du micrologiciel en cours o2 : au moins une connexion d'E/S incorrecte détectée o3 : aucune connexion d'E/S établie o4 : configuration non volatile incorrecte o5 : erreur non récupérable détectée o6 : au moins une connexion d'E/S en mode RUNNING o7 : au moins une connexion d'E/S établie, tout en mode Idle o8 : réservé o9 à 15 : non utilisés
8	Défaut mineur récupérable	La valeur TRUE indique que l'équipement a détecté une erreur (généralement récupérable). Ce type d'événement ne modifie pas l'état de l'équipement.
9	Défaut mineur non récupérable	La valeur TRUE indique que l'équipement a détecté une erreur (le plus souvent irrécupérable). Ce type d'événement ne modifie pas l'état de l'équipement.
10	Défaut majeur récupérable	La valeur TRUE indique que l'équipement a détecté une erreur, ce qui nécessite que l'équipement signale une exception et passe à l'état HALT. Ce type d'événement entraîne un changement d'état de l'équipement. Le plus souvent, l'erreur est récupérable.
11	Défaut majeur non récupérable	La valeur TRUE indique que l'équipement a détecté une erreur, ce qui nécessite que l'équipement signale une exception et passe à l'état HALT. Ce type d'événement entraîne un changement d'état de l'équipement. Le plus souvent, l'erreur est irrécupérable.
12 à 15	Réservée	–

Objet routeur de messages (ID de classe = 02 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Routeur de messages :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	01h	Révision de l'implémentation de l'objet routeur de messages.
2	Get	Nb maximum d'instances	UINT	01h	Plus grand numéro d'instance
3	Get	Nombre d'instances	UINT	01h	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de UINT, UINT [ ]	20	Les deux premiers octets contiennent le numéro des attributs d'instance facultatifs. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs (de 100 à 119).
5	Get	Liste de services facultatifs	UINT	00h	Numéro et liste de tous les attributs de services facultatifs mis en œuvre (0 : aucun service facultatif mis en œuvre).
6	Get	Attribut de classe maxi.	UINT	07h	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	119	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Description
1	Get	Liste des objets implémentés	Structure de UINT, UINT [ ]	–	Liste des objets implémentés. Les deux premiers octets contiennent le numéro des objets implémentés. Chaque paire d'octets suivante représente un autre numéro de classe implémentée. La liste contient les objets suivants : oIdentité oRouteur de messages oAssemblage oGestionnaire de connexions oParamètre oObjet fichier oModbus oPort oTCP/IP oLiaison Ethernet
2	Get	Numéro disponible	UINT	512	Nombre maximum de connexions CIP simultanées (classe 1 ou classe 3) prises en charge.

ID d'attribut

Accès

Nom

Type de données

Valeur

Description

Get

Liste des objets implémentés

Structure de UINT, UINT [ ]

–

Liste des objets implémentés. Les deux premiers octets contiennent le numéro des objets implémentés. Chaque paire d'octets suivante représente un autre numéro de classe implémentée.

La liste contient les objets suivants :

oIdentité

oRouteur de messages

oAssemblage

oGestionnaire de connexions

oParamètre

oObjet fichier

oModbus

oPort

oTCP/IP

oLiaison Ethernet

Get

Numéro disponible

UINT

512

Nombre maximum de connexions CIP simultanées (classe 1 ou classe 3) prises en charge.

Objet Assemblage (ID de classe = 04 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Assemblage :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	2	Révision de l'implémentation de l'objet Assemblage.
2	Get	Nb maximum d'instances	UINT	189	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	2	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de : UINT UINT [ ]	1 4	Les deux premiers octets contiennent le numéro des attributs d'instance facultatifs. Chaque paire d'octets suivante représente le numéro des autres attributs d'instance facultatifs.
5	Get	Liste de services facultatifs	UINT	00h	Numéro et liste de tous les attributs de services facultatifs mis en œuvre (0 : aucun service facultatif mis en œuvre).
6	Get	Attribut de classe maxi.	UINT	07h	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	04h	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.
10	Set Attribute Single	Modifie la valeur de l'attribut spécifié.

Instances prises en charge

Sortie signifie SORTIE du contrôleur d'origine (= %IW pour le contrôleur).

Entrée signifie ENTREE à partir du contrôleur d'origine (= %QW pour le contrôleur).

Le contrôleur prend en charges 2 Assemblages :

Nom	Instance	Taille de données
Sortie du contrôleur (%IW)	Configurable : doit être comprise entre 100 et 149	2 à 40 mots
Entrée du contrôleur (%QW)	Configurable : doit être comprise entre 150 et 189	2 à 40 mots

NOTE : L'objet assemblage lie ensemble les attributs de plusieurs objets de sorte que les informations en direction ou en provenance de chaque objet puissent être communiquées par le biais d'une connexion unique. Les objets Assemblage sont statiques.

Les assemblages utilisés peuvent être modifiés en accédant aux paramètres de l'outil de configuration réseau (RSNetWorx). Le contrôleur doit redémarrer pour enregistrer une nouvelle affectation d'assemblage.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Description
3	Get/Set	Données d'instance	TABLEAU d'octets	–	Service de définition de données disponible uniquement pour la sortie du contrôleur.
4	Get	Taille des données d'instance	UINT	4 à 80	Taille des données en octets

Accès depuis un Scrutateur EtherNet/IP

Lorsqu'un scrutateur EtherNet/IP doit échanger des assemblages avec un M241 Logic Controller, il utilise les paramètres d'accès suivants (Connection path) :

oClasse 4

oInstance xx, où xx est la valeur d'instance (exemple : 2464 hex = instance 100).

oAttribut 3

De plus, un assemblage de configuration doit être défini dans l'Origine.

Par exemple : Classe 4, Instance 3, Attribut 3, le chemin de connexion (Connection Path) sera :

o2004 hex

o2403 hex

o2c<xx> hex

Objet gestionnaire de connexion (ID de classe = 06 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet Assemblage:

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	2	Révision de l'implémentation de l'objet Gestionnaire de connexions.
2	Get	Nb maximum d'instances	UINT	189	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	2	Nombre d'instances d'objet
4	Get	Liste d'attributs d'instance facultatifs	Structure de : UINT UINT [ ]	–	Nombre et liste des attributs facultatifs. Le premier mot contient le nombre d'attributs à suivre. Chaque mot suivant contient un autre code d'attribut. Les attributs facultatifs suivants incluent : ole nombre total de requêtes d'ouverture de connexion entrante ole nombre total de requêtes refusées en raison du format incorrect de la requête Forward Open onombre total de requêtes refusées en raison de ressources insuffisantes onombre total de requêtes refusées en raison de la valeur du paramètre envoyé avec la requête Forward Open onombre de requêtes Forward Close reçues onombre de requêtes Forward Close dont le format est incorrect ole nombre de requêtes Forward Close qui ne correspondent pas à une connexion active ole nombre de connexions qui ont expiré parce que l'autre côté a arrêté de produire ou qu'une déconnexion réseau s'est produite
6	Get	Attribut de classe maxi.	UINT	07h	Plus grande valeur d'attributs de classe.
7	Get	Attribut d'instance maximum	UINT	08h	Plus grande valeur d'attributs d'instance.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.
4E	Fermeture de la connexion	Ferme la connexion existante.
52	Envoi non connecté	Envoie une requête multisaut non connectée.
54	Ouverture de la connexion	Ouvre une nouvelle connexion.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Description
1	Get	Requêtes d'ouverture	UINT	–	Nombre de requêtes de service Forward Open reçues
2	Get	Refus de format d'ouverture	UINT	–	Nombre de requêtes de service Forward Open refusées en raison d'un format incorrect.
3	Get	Refus d'ouverture de ressource	TABLEAU d'octets	–	Nombre de requêtes de service Forward Open refusées en raison d'un manque de ressources.
4	Get	Refus d'ouverture pour autre motif	UINT	–	Nombre de requêtes de service Forward Open refusées pour un motif autre qu'un format incorrect ou un manque de ressources.
5	Get	Requêtes de fermeture	UINT	–	Nombre de requêtes de service Forward Close reçues
6	Get	Requêtes de fermeture de format	UINT	–	Nombre de requêtes de service Forward Close refusées en raison d'un format incorrect.
7	Get	Requêtes de fermeture pour autre motif	UINT	–	Nombre de requêtes de service Forward Close refusées pour un motif autre qu'un format incorrect.
8	Get	Timeouts de connexion	UINT	–	Nombre total d'expirations de connexion survenus dans des connexions contrôlées par ce gestionnaire de connexions.

Objet interface TCP/IP (ID de classe = F5 hex)

Cet objet met à jour les informations de compteurs et d'état spécifiques à une liaison pour une interface de communications Ethernet 802.3.

Le tableau ci-dessous décrit les attributs de classe de l'objet Interface TCP/IP :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	4	Révision de l'implémentation de l'objet Interface TCP/IP.
2	Get	Nb maximum d'instances	UINT	2	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	2	Nombre d'instances d'objet

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Codes d'instance

Seule l'instance 1 est prise en charge.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut d'instance spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Description
1	Get	Etat	DWORD	Niveau de bit	o0 : l'attribut de configuration d'interface n'a pas été configuré. o1 : la configuration d'interface contient une configuration valide. o2 à 15 : réservés.
2	Get	Capacité de configuration	DWORD	Niveau de bit	o0 : client BOOTP o1 : client DNS o2 : client DHCP o5 : configuré dans EcoStruxure Machine Expert Tous les autres bits sont réservés et définis sur 0.
3	Get	Configuration	DWORD	Niveau de bit	o0 : La configuration d'interface est valide. o1 : la configuration d'interface est obtenue avec BOOTP. o2 : la configuration d'interface est obtenue avec DHCP. o3 : réservé o4 : activation de DNS Tous les autres bits sont réservés et définis sur 0.
4	Get	Liaison physique	UINT	Taille du chemin	Nombre de mots de 16 bits dans l'élément Chemin
4	Get	Liaison physique	EPATH complété	Chemin	Segments logiques identifiant l'objet Liaison physique. Le chemin est limité à un segment de classe logique et à un segment d'instance logique. La taille maximale est 12 octets.
5	Get	Configuration d'interface	UDINT	Adresse IP	–
			UDINT	Masque de réseau	–
			UDINT	Adresse de la passerelle	–
			UDINT	Nom principal	–
			UDINT	Nom secondaire	0 : aucune adresse de serveur de nom secondaire n'a été configurée.
			STRING	Nom de domaine par défaut	0 : aucun nom de domaine configuré.
6	Get	Nom d'hôte	STRING	–	Caractères ASCII. 0 : aucun nom d'hôte configuré.

Objet de liaison Ethernet (ID de classe = F6 hex)

Cet objet fournit le mécanisme de configuration d'un équipement d'interface réseau TCP/IP.

Le tableau ci-dessous décrit les attributs de classe de l'objet Liaison Ethernet :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	4	Révision de l'implémentation de l'objet Liaison Ethernet.
2	Get	Nb maximum d'instances	UINT	3	Plus grand numéro d'instance.
3	Get	Nombre d'instances	UINT	3	Nombre d'instances d'objet.

Le tableau ci-dessous décrit les services de classe :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs de classe.
0E	Afficher un attribut	Renvoie la valeur de l'attribut spécifié.

Codes d'instance

Seule l'instance 1 est prise en charge.

Le tableau ci-dessous décrit les services d'instance :

Code de service (hex)	Nom	Description
01	Afficher tous les attributs	Renvoie la valeur de tous les attributs d'instance.
0E	Afficher un attribut	Renvoie la valeur de l'attribut d'instance spécifié.

Le tableau ci-dessous décrit les attributs d'instance :

ID d'attribut	Accès	Nom	Type de données	Valeur	Description
1	Get	Vitesse d'Interface	UDINT	–	Vitesse en Mbits/s (10 ou 100).
2	Get	Indicateurs d'interface	DWORD	Niveau de bit	o0 : état de la liaison o1 : semi-duplex/duplex intégral o2 à 4 : état de négociation o5 : paramétrage manuel /réinitialisation nécessaire o6 : erreur de matériel local détectée Tous les autres bits sont réservés et définis sur 0.
3	Get	Adresse physique	TABLEAU de 6 USINT	–	Ce tableau contient l'adresse MAC du produit. Format : XX-XX-XX-XX-XX-XX

ID d'attribut

Accès

Nom

Type de données

Valeur

Description

Get

Vitesse d'Interface

UDINT

–

Vitesse en Mbits/s (10 ou 100).

Get

Indicateurs d'interface

DWORD

Niveau de bit

o0 : état de la liaison

o1 : semi-duplex/duplex intégral

o2 à 4 : état de négociation

o5 : paramétrage manuel /réinitialisation nécessaire

o6 : erreur de matériel local détectée

Tous les autres bits sont réservés et définis sur 0.

Get

Adresse physique

TABLEAU de 6 USINT

–

Ce tableau contient l'adresse MAC du produit.

Format : XX-XX-XX-XX-XX-XX

Objet diagnostic d'interface (ID de classe = 350 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet diagnostic d'interface :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	01h	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Attribut d'instance	UINT	01h	Numéro d'instance maximum de l'objet.

Objet diagnostic de scrutateur (ID de classe = 351 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet diagnostic de scrutateur :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	01h	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Attribut d'instance	UINT	01h	Numéro d'instance maximum de l'objet.

Objet diagnostic de connexion (ID de classe = 352 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet diagnostic de connexion :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	01h	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Instance maxi.	UINT	0 à n (nombre maximum de connexions d'E/S CIP)	Numéro d'instance maximum de l'objet.

NOTE : Il existe une instance d'objet Diagnostic de connexion d'E/S pour les chemins O->T et T->0.

Objet diagnostic de connexion explicite (ID de classe = 353 hex)

Le tableau ci-dessous décrit les attributs de classe de l'objet diagnostic de connexion explicite :

ID d'attribut	Accès	Nom	Type de données	Valeur	Détails
1	Get	Révision	UINT	01h	Incrémenté de 1 unité à chaque mise à jour de l'objet.
2	Get	Instance maxi.	UINT	0 à n (nombre maximum de connexions d'E/S CIP)	Numéro d'instance maximum de l'objet.
