Raccordement du contrôleur à un PC
Pour transférer, exécuter et surveiller les applications, connectez le contrôleur à un ordinateur avec EcoStruxure Machine Expert installé. Utilisez soit un câble USB, soit une connexion Ethernet (pour les références qui prennent en charge un port Ethernet).
|
AVIS |
|
INOPERABLE EQUIPMENT |
|
Always connect the communication cable to the PC before connecting it to the controller. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |

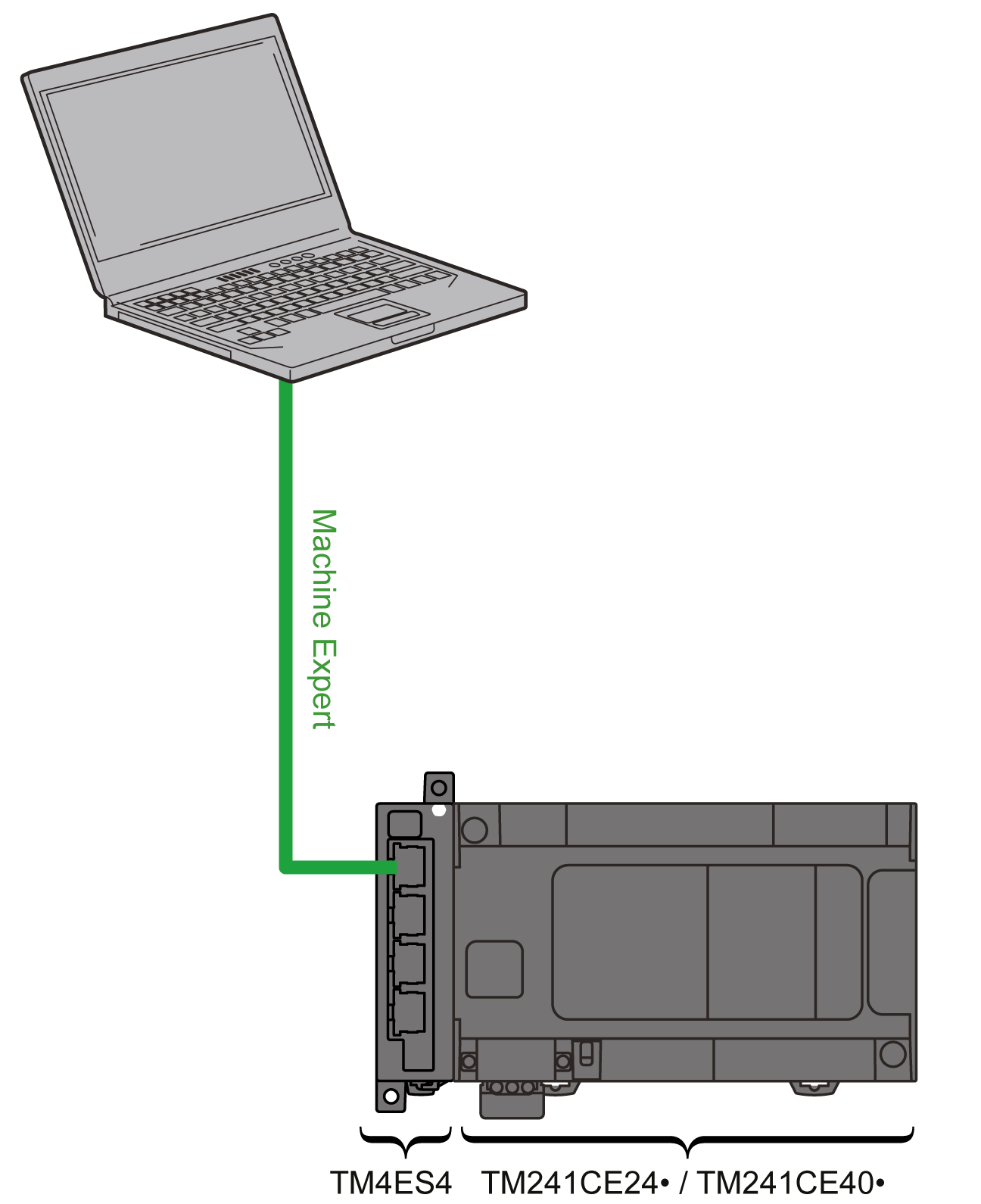

Vous pouvez connecter le contrôleur au PC à l'aide d'un câble Ethernet.
|
Étape |
Action |
|---|---|
|
1 |
Connectez le câble Ethernet au PC. |
|
2 |
Connectez votre câble Ethernet à un port Ethernet disponible sur le module d'extension TM4ES4. |
