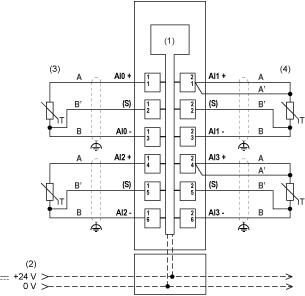

La figure ci-dessous montre le schéma de câblage à 2 fils du module TM5SAI4PH :
(1) : Électronique interne
(2) : Segment d'alimentation des E/S 24 V CC intégré aux embases de bus
(3) : Capteur à 2 fils
(S) : Capteur
(4) : Résistance
La figure ci-dessous présente le schéma de câblage à 3 et 4 fils du module TM5SAI4PH :
(1) : Électronique interne
(2) : Segment d'alimentation des E/S 24 V CC intégré aux embases de bus
(3) : Capteur à 3 fils
(4) : Capteur à 4 fils
(S) : Capteur
Utilisez des câbles blindés et reliés à la terre pour toutes les entrées et sorties analogiques et haut débit, ainsi que pour les connexions de communication. Si vous n'utilisez pas de câbles blindés pour ces connexions, les interférences électromagnétiques peuvent détériorer la qualité du signal. Des signaux dégradés peuvent provoquer un fonctionnement imprévu du contrôleur ou des modules et équipements connectés.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles des E/S analogiques, des E/S rapides et des signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal de courant dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
