Schéma de câblage du module TM5SBER2

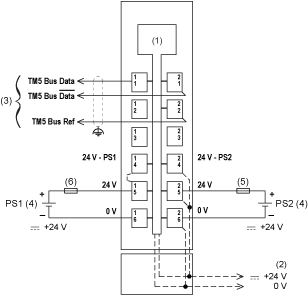

La figure ci-dessous présente le schéma de câblage du module TM5SBER2 :
(1) Electronique interne
(2) Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
(3) Câble du bus d'extension TM5 (TCSXCNNXNX100)
(4) PS1/PS2 : Alimentation externe isolée 24 VCC
(5) Fusible externe type T à action retardée : 10 A max. à 250 V
(6) Fusible externe type T à action retardée : 1 A, 250 V
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Mettez les câbles blindés à la terre conformément aux instructions de la documentation connexe. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
