Schéma de câblage du module TM5SMM6D2L

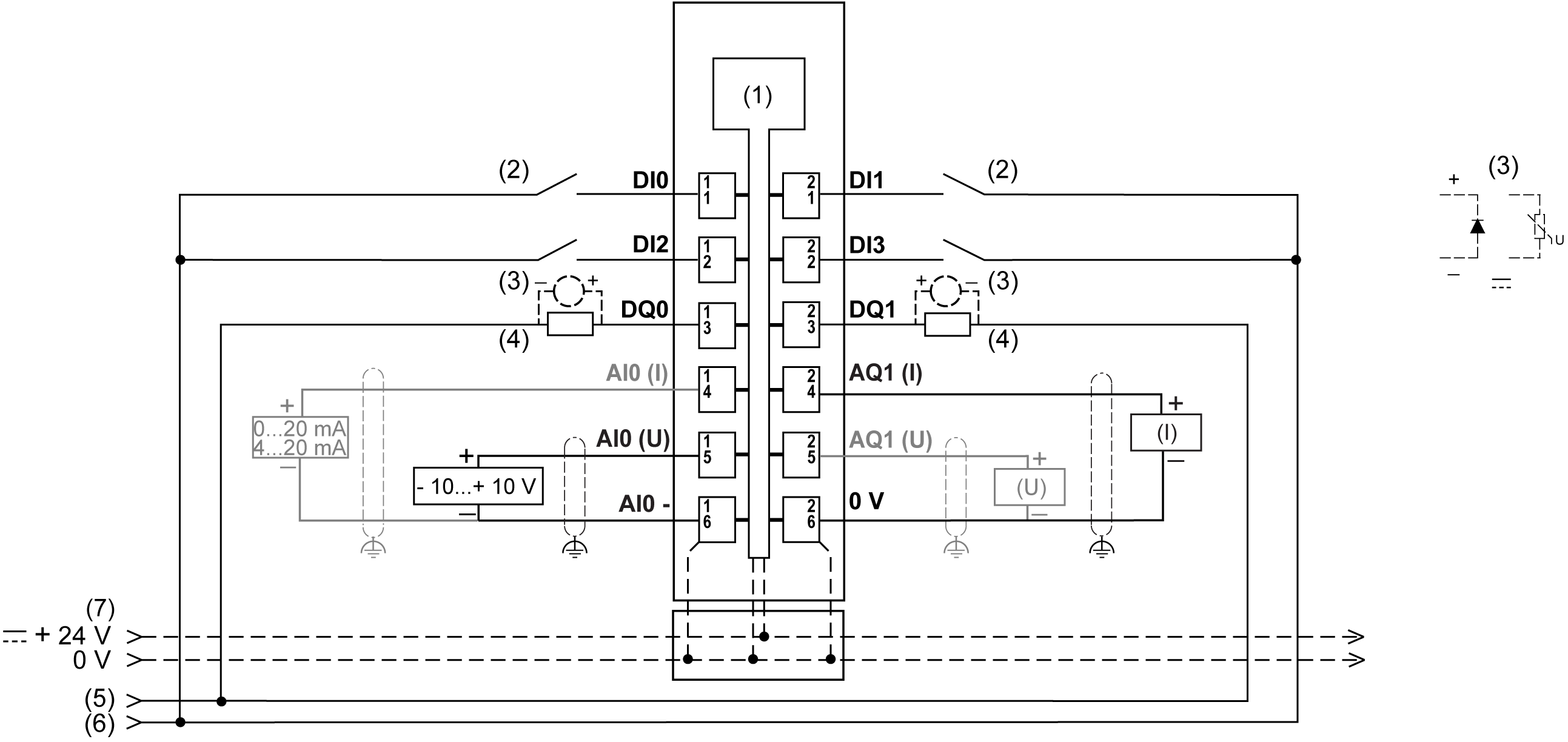

L'illustration ci-dessous présente le schéma de câblage du TM5SMM6D2L :
1 Electronique interne
2 Capteur à 2 fil
3 Protection contre les charges inductives
4 Charge 2 fils
5 Segment d'alimentation des E/S 0 VCC par connexion externe
6 Segment d'alimentation des E/S 24 VCC par connexion externe
7 Segment d'alimentation des E/S 24 V CC intégré aux embases de bus
I Courant
U Tension
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Informations spécifiques pour les entrées numériques
NOTE : Les modules électroniques d'E/S et les équipements de terrain qui leur sont raccordés doivent tous résider sur le même segment d'alimentation d'E/S 24 VCC. Sinon, les voyants d'état risquent de ne pas fonctionner correctement. De plus, il y a un risque plus grave d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez les retours des équipements à la même source d'alimentation que le segment d'alimentation des E/S 24 VCC desservant le module. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le module électronique TM5SMM6D2L à 4 entrées numériques peut prendre en charge indépendamment des équipements à un fil. Pour raccorder des équipements à 2 fils, vous pouvez ajouter un module de distribution commun TM5SPDD12F.
Informations spécifiques pour les entrées analogiques
Utilisez des câbles blindés et reliés à la terre pour toutes les entrées et sorties analogiques et haut débit, ainsi que pour les connexions de communication. Si vous n'utilisez pas de câbles blindés pour ces connexions, les interférences électromagnétiques peuvent détériorer la qualité du signal. Des signaux dégradés peuvent provoquer un fonctionnement imprévu du contrôleur ou des modules et équipements connectés.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles des E/S analogiques, des E/S rapides et des signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
Informations spécifiques pour les sorties numériques
NOTE : Les modules électroniques d'E/S et les équipements de terrain qui leur sont raccordés doivent tous résider sur le même segment d'alimentation d'E/S 24 VCC. Sinon, les voyants d'état risquent de ne pas fonctionner correctement. De plus, il y a un risque plus grave d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez les retours des équipements à la même source d'alimentation que le segment d'alimentation des E/S 24 VCC desservant le module. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le module électronique TM5SMM6D2L à 2 sorties numériques peut prendre en charge indépendamment des équipements à un fil. Pour raccorder des équipements à 2 fils, vous pouvez ajouter un module de distribution commun TM5SPDG12F.
Informations spécifiques pour les sorties analogiques
Utilisez des câbles blindés et reliés à la terre pour toutes les entrées et sorties analogiques et haut débit, ainsi que pour les connexions de communication. Si vous n'utilisez pas de câbles blindés pour ces connexions, les interférences électromagnétiques peuvent détériorer la qualité du signal. Des signaux dégradés peuvent provoquer un fonctionnement imprévu du contrôleur ou des modules et équipements connectés.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles des E/S analogiques, des E/S rapides et des signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
