Schéma de câblage du TM5SDO12T

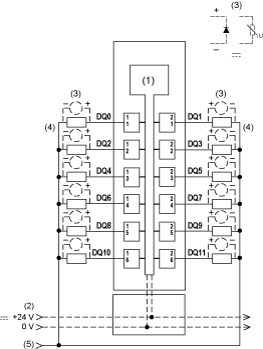

L'illustration ci-dessous présente le schéma de câblage du module TM5SDO12T :
1 Electronique interne
2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
3 Protection contre les charges inductives
4 Charge 2 fils
5 Segment d'alimentation des E/S 0 VCC par raccordement externe
NOTE : Les modules électroniques d'E/S et les équipements de terrain qui leur sont raccordés doivent tous résider sur le même segment d'alimentation d'E/S 24 VCC. Sinon, les voyants d'état risquent de ne pas fonctionner correctement. De plus, il y a un risque plus grave d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez les retours des équipements à la même source d'alimentation que le segment d'alimentation des E/S 24 VCC desservant le module. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le module électronique TM5SDO12T à 12 sorties peut prendre en charge indépendamment des équipements à un fil. Pour raccorder des équipements à 2 fils, vous pouvez ajouter un module de distribution commun TM5SPDG12F.

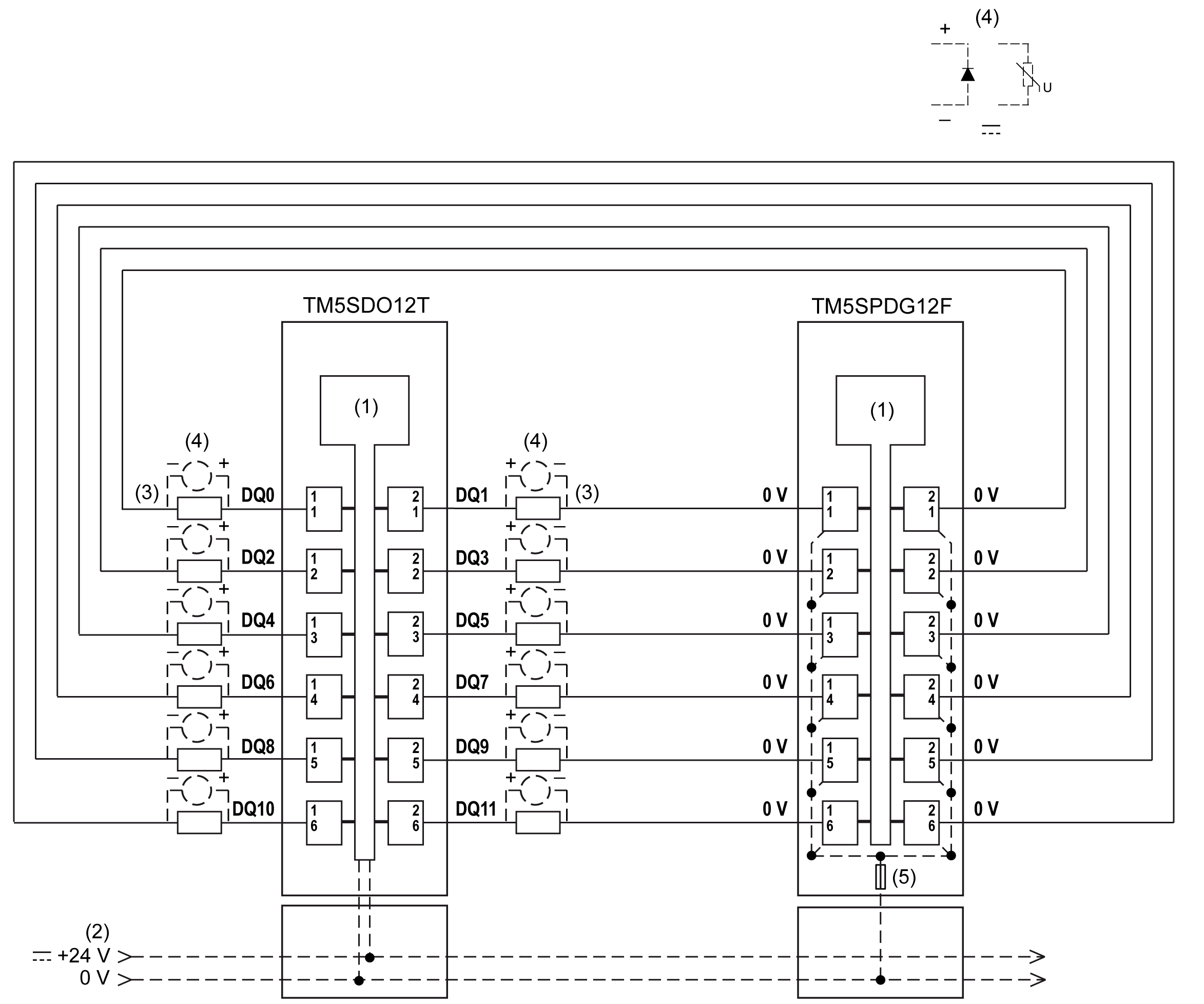

L'illustration ci-dessous présente le schéma de câblage des modules TM5SPDG12F et TM5SDO12T :
1 Electronique interne
2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
3 Charge 2 fils
4 Protection contre les charges inductives
5 Fusible intégré 6,3 A 250 V de type T à action retardée (fusible échangeable)
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
