TM5SDI2DF

Introduction

Le module d'extension TM5SDI2DF est un module électronique 24 VCC à 2 entrées rapides.

Pour plus d'informations, reportez-vous à la section Module électronique 2DI 24 VCC logique positive 3 fils TM5SDI2DF.

Onglet Module TM5 - Mappage d'E/S

L'onglet Module TM5 - Mappage d'E/S permet de définir et de nommer des variables. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique.

Reportez-vous aux paragraphes suivants :

oMappage des états pour des détails de configuration des bits d'état.

oMappage des entrées pour des détails de configuration des paramètres d'entrée.

Pour plus d'informations, consultez la section Description de l'onglet Paramètres définis par l'utilisateur.

Mappage des bits d'état

Ce tableau décrit la configuration du mappage des bits d'état du TM5SDI2DF :

Mappage des entrées

Ce tableau décrit la configuration du mappage des entrées du TM5SDI2DF :

Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.

Onglet Paramètres définis par l'utilisateur

Ce tableau décrit la configuration des paramètres définis par l'utilisateur du TM5SDI2DF :

Mode de comptage

Le module électronique TM5SDI2DF autorise l'utilisation de 2 modes de comptage :

oLe fonctionnement du compteur d'événements consiste à transférer l'état du compteur, enregistré avec un décalage fixe par rapport au cycle du bus, lors du même cycle.

NOTE : Les fronts montants sont enregistrés sur l'entrée du compteur.

oLa mesure d'intervalle consiste à utiliser une fréquence interne pour enregistrer la durée nécessaire pour atteindre l'entrée d'intervalle.

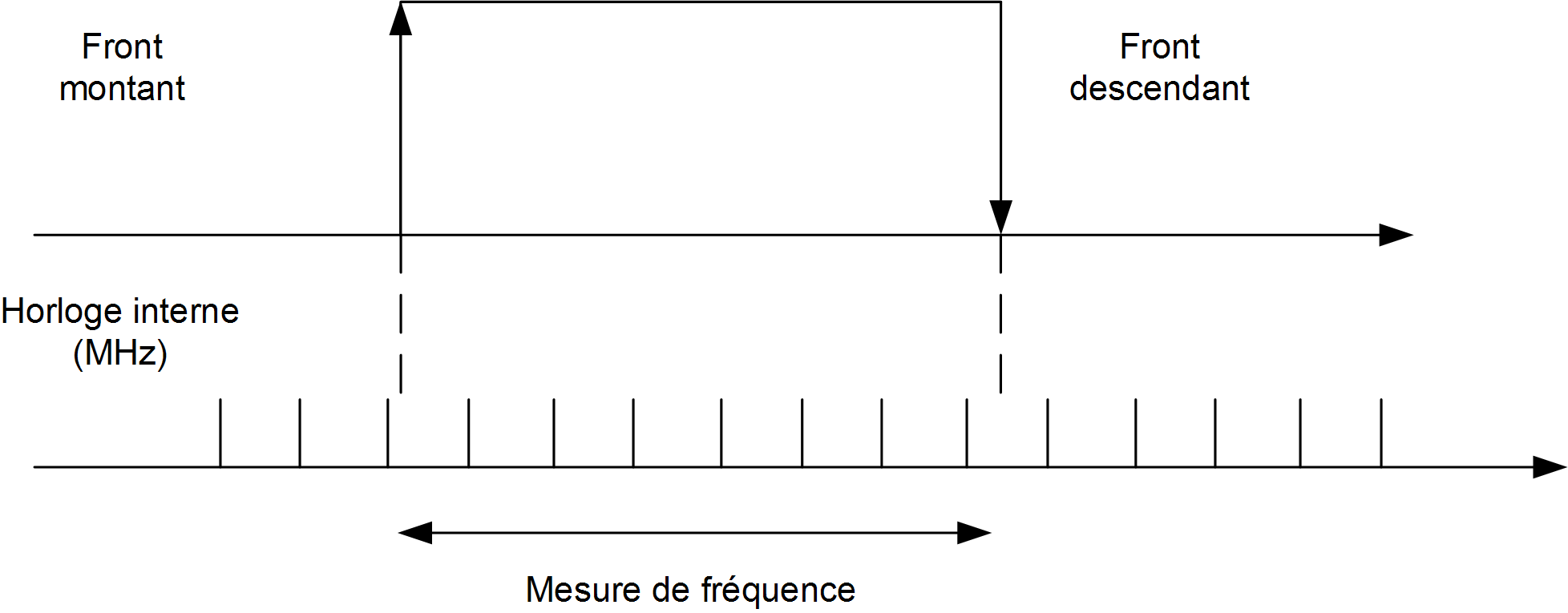

La figure suivante décrit le principe de mesure d'intervalle

 :

La valeur de TM5SDI2DF est définie par l'équation suivante :

Où :

SP = Taille de l'impulsion à mesurer.

VT = Valeur de TM5SDI2DF.

CF = Fréquence de l'horloge.

Par exemple : pour une fréquence d'horloge de 3 MHz et une taille d'impulsion à mesurer de 15 ms, la valeur de TM5SDI2DF est proche de 45 000.

NOTE :

oSeul un des canaux du compteur à la fois peut être utilisé pour la mesure d'intervalle.

oLe temps entre les fronts montant et descendant de l'entrée d'intervalle est enregistré selon une fréquence interne. Le résultat fait l'objet d'une vérification de dépassement (FFFF hex).

oLe temps de récupération entre les mesures doit être supérieur à 100 µs.

oLe résultat de la mesure est transféré avec le front descendant à la mémoire de résultat.

Le tableau ci-dessous indique la taille maximum de l'impulsion à mesurer, selon le paramètre de fréquence du comptage :

Par exemple : pour une fréquence de comptage de 48 MHz, la taille maximum de l'impulsion à mesurer est de 13 ms.

Fonction supplémentaire de mémorisation des entrées

Grâce à cette fonction, les fronts positifs du signal d'entrée peuvent être mémorisés selon une résolution de 200 µs. Grâce à la fonction "Acknowledge - input latch", la mémorisation des entrées est soit réinitialisée soit empêchée.

Elle fonctionne comme un retournement RS (réinitialisation dominante) :
