Présentation du bloc TM7BAI4PLA
Le tableau suivant présente les principales caractéristiques du bloc TM7BAI4PLA :
|
Caractéristiques principales |
||
|---|---|---|
|
Nombre de voies d'entrée |
4 |
|
|
Type de mesure |
Température |
|
|
Type de capteur d'entrée |
Capteurs de thermocouple J, K et S |
|
|
Résolution |
16 bits |
|
|
Type de raccordement de capteur |
M12, codé A, type de connecteur femelle |
|
Les blocs thermocouples ont une configuration générale par type de capteur thermocouple. Vous ne pouvez pas mélanger plusieurs types de capteurs thermocouples sur le même bloc, sous peine d'obtenir des lectures de valeurs incorrectes.
|
|
|
FONCTIONNEMENT INATTENDU DE L'ÉQUIPEMENT |
|
oRaccordez uniquement des capteurs thermocouples de même type au bloc de température. oConfigurez le bloc pour obtenir le type correct de thermocouple. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

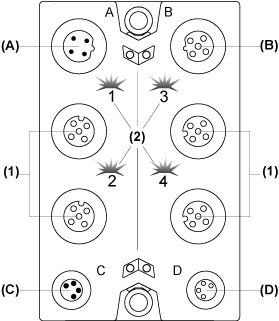

La figure suivante illustre le bloc TM7BAI4PLA :
(A) Connecteur IN bus TM7
(B) Connecteur OUT bus TM7
(C) Connecteur IN alimentation 24 VCC
(D) Connecteur OUT alimentation 24 VCC
(1) Connecteurs d'entrée
(2) Voyants d'état
Affectations des connecteurs et des voies
Le tableau suivant présente les affectations des connecteurs et des voies du bloc TM7BAI4PLA :
|
Connecteurs d'entrée |
Voyants d'état des entrées |
Type de voie |
Voies |
|---|---|---|---|
|
1 |
1 |
Entrée |
I0 |
|
2 |
2 |
Entrée |
I1 |
|
3 |
3 |
Entrée |
I2 |
|
4 |
4 |
Entrée |
I3 |

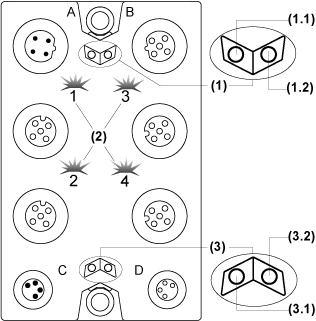

La figure suivante illustre les voyants d'état du bloc TM7BAI4PLA :
(1) Voyants d'état du bus d'alimentation TM7, jeu de deux voyants : 1.1 (vert) et 1.2 (rouge)
(2) Voyants d'état des entrées, quatre voyants : 1, 2, 3 et 4 (vert)
(3) Voyants d'état du bloc d'entrées, jeu de deux voyants : 3.1 (vert) et 3.2 (rouge)
Le tableau ci-dessous décrit les voyants d'état du bus TM7 du bloc TM7BAI4PLA :
|
Voyants d'état du bus TM7 |
Description |
|
|---|---|---|
|
Voyant 1.1 |
Voyant 1.2 |
|
|
Eteint |
Eteint |
Pas d'alimentation sur le bus TM7 |
|
Allumé |
Allumé |
Bus TM7 à l'état préopérationnel : oalimentation sur le bus TM7 et obloc non initialisé |
|
Allumé |
Eteint |
Bus TM7 à l'état opérationnel |
|
Eteint |
Allumé |
Erreur sur le bus TM7 |
Le tableau ci-dessous décrit les voyants d'état des entrées du bloc TM7BAI4PLA :
|
Voyants des voies |
Etat |
Description |
|---|---|---|
|
1 - 4 |
Eteint |
Connexion ouverte, ou capteur déconnecté ou non utilisé |
|
Clignotant |
Dépassement par valeur supérieure ou inférieure du signal d'entrée |
|
|
Allumé |
Le convertisseur analogique/numérique est en cours d'exécution, une valeur est disponible |
Le tableau ci-dessous décrit les voyants d'état du bloc d'entrées TM7BAI4PLA :
|
Voyants d'état du bloc |
Etat |
Description |
|---|---|---|
|
3.1 |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Réarmement |
|
|
Clignotant |
Etat préopérationnel |
|
|
Allumé |
État opérationnel |
|
|
3.2 |
Eteint |
OK ou pas d'alimentation |
|
Clignotement simple |
Erreur détectée sur une voie d'entrée, dépassement par valeur supérieure ou inférieure du signal d'entrée Dépassement par valeur supérieure ou inférieure du signal d'entrée |
|
|
Clignotement double |
Alimentation en dehors de la plage valide |
|
|
Allumé |
Erreur détectée ou état de réinitialisation |
Compensation de la température de borne (soudure froide)
Si des thermocouples sont utilisés, il est nécessaire de mesurer la température aux raccordements de borne du TM7BAI4PLA afin de calculer une température absolue précise au point de mesure du thermocouple. Le capteur utilisé pour mesurer la température de borne est intégré dans le connecteur de thermocouple TM7ACTHA.
NOTE : au moins un capteur de température de borne TM7ACTHA est nécessaire pour déterminer la température mesurée par les thermocouples raccordés. Sinon, la valeur 7FFF hex est calculée pour tous les thermocouples raccordés.
La précision de la mesure de température des thermocouples raccordés est fonction du nombre de capteurs de température de borne raccordés au bloc.
Le tableau ci-dessous fournit des exemples de configurations possibles :
|
TM7ACTHA raccordé au connecteur d'entrée |
Description |
|---|---|
|
1 |
La compensation de température de borne pour les 4 voies est effectuée à l'aide de la température mesurée au connecteur 1. |
|
1 et 3 |
La compensation de température de borne pour les voies I0 et I1 est effectuée à l'aide de la température mesurée au connecteur 1. La compensation de température de borne pour les voies I2 et I3 est effectuée à l'aide de la température mesurée au connecteur 3. |
|
1, 2, 3 et 4 |
La compensation de température de borne est effectuée à l'aide de la température mesurée au connecteur correspondant. |
|
NOTE : pour connaître la correspondance entre les connecteurs et les voies, reportez-vous à la section Affectations des connecteurs et des voies. |
|
Présentation de la prise TM7ACTHA
La prise de thermocouple TM7ACTHA est utilisée pour compenser la température aux points de mesure. Le capteur utilisé pour mesurer la température de borne est intégré dans la prise de thermocouple.
La figure ci-dessous montre la prise TM7ACTHA :
Voir aussi les TM7ACTHA Caractéristiques et le câblage.
