Isolare l'alimentazione e verificare che l'alimentazione sia stata scollegata dalla sorgente.

2

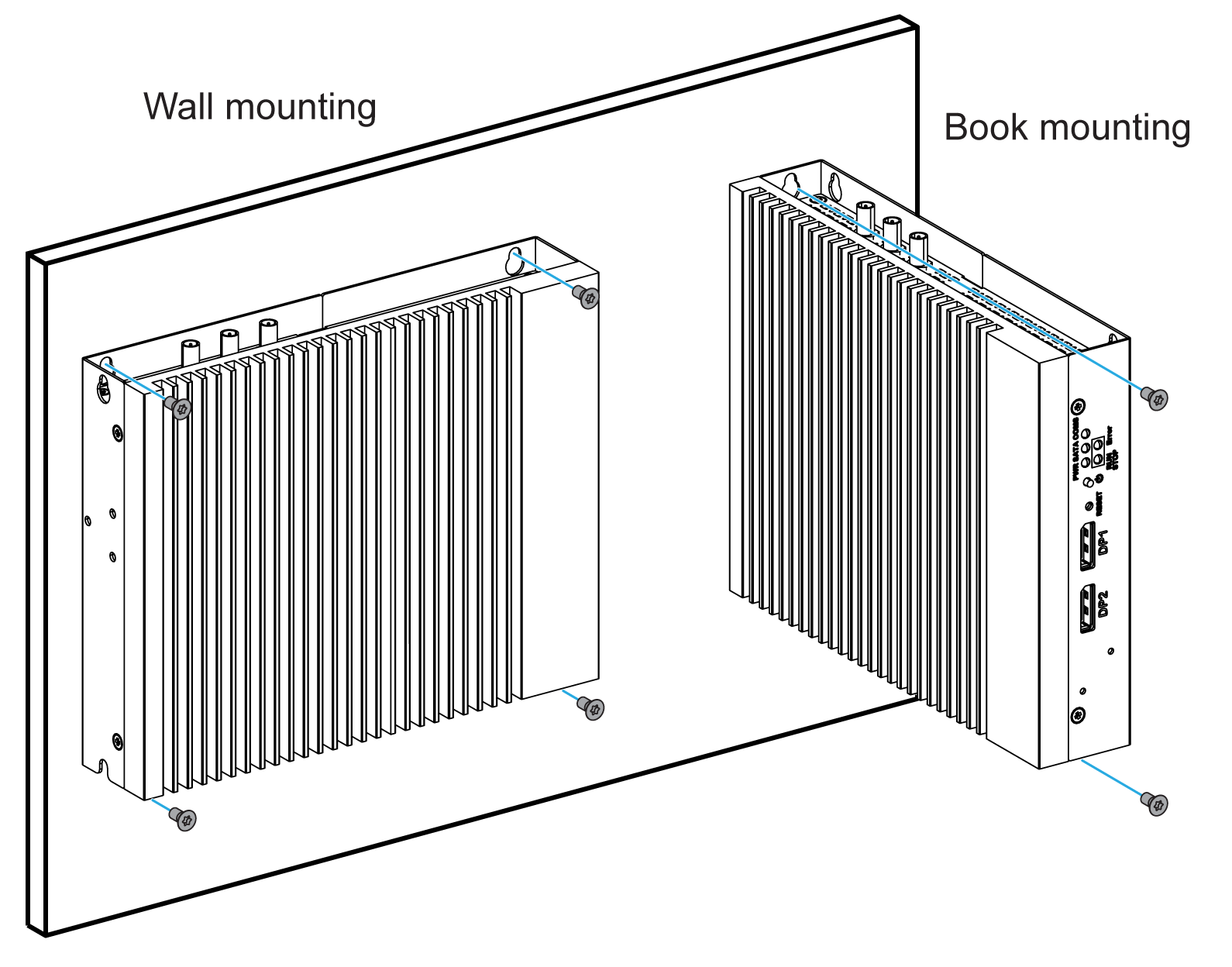

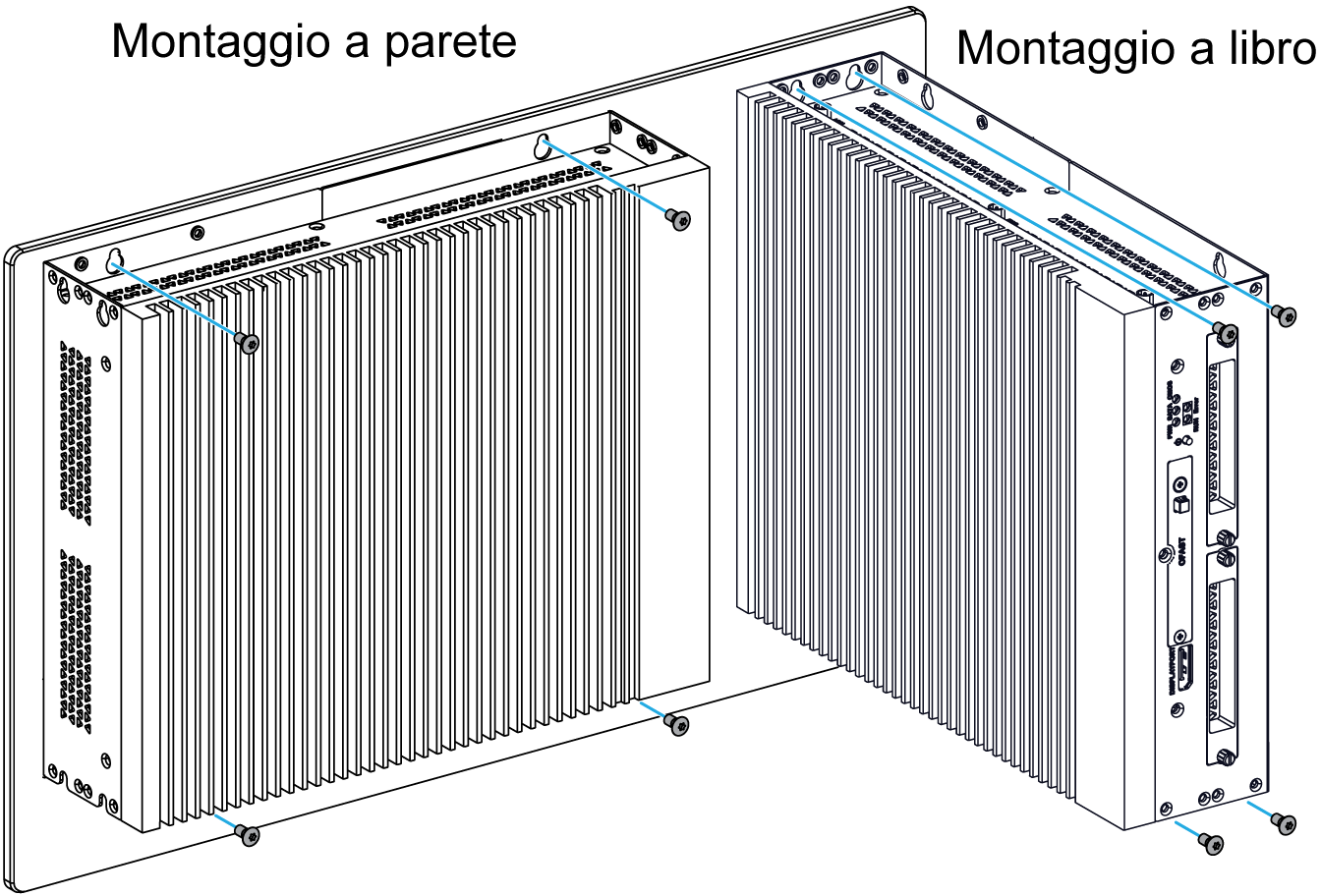

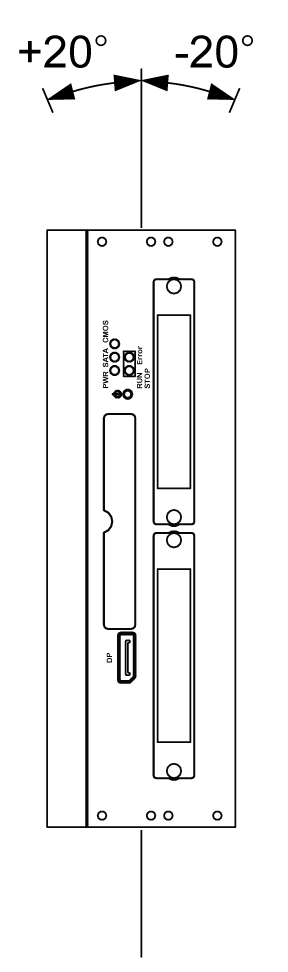

Montaggio a parete:

Fissare il Box iPC Universal/Performance sull'armadio con quattro viti M4 (6 mm (0.24 in)):

NOTA:

oIl montaggio a libro non è consentito per configurazione certificata DNV (Det Norske Veritas).

oLa coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

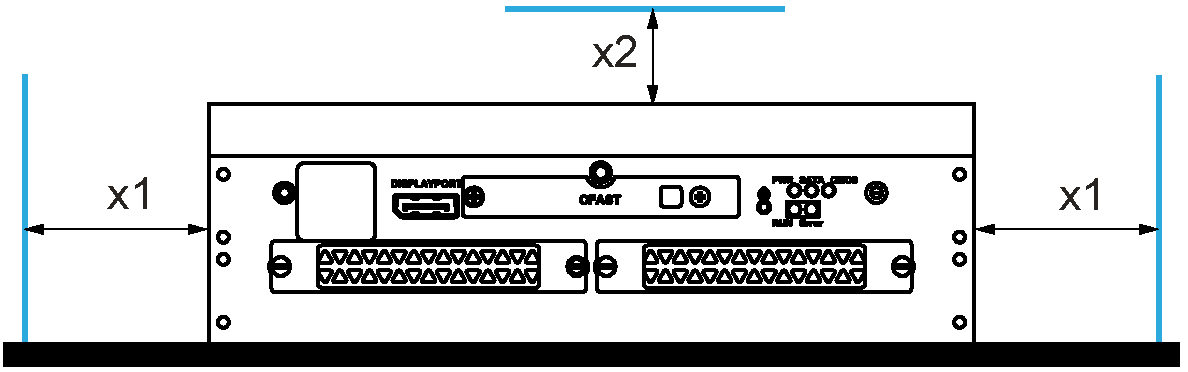

Montaggio orizzontale:

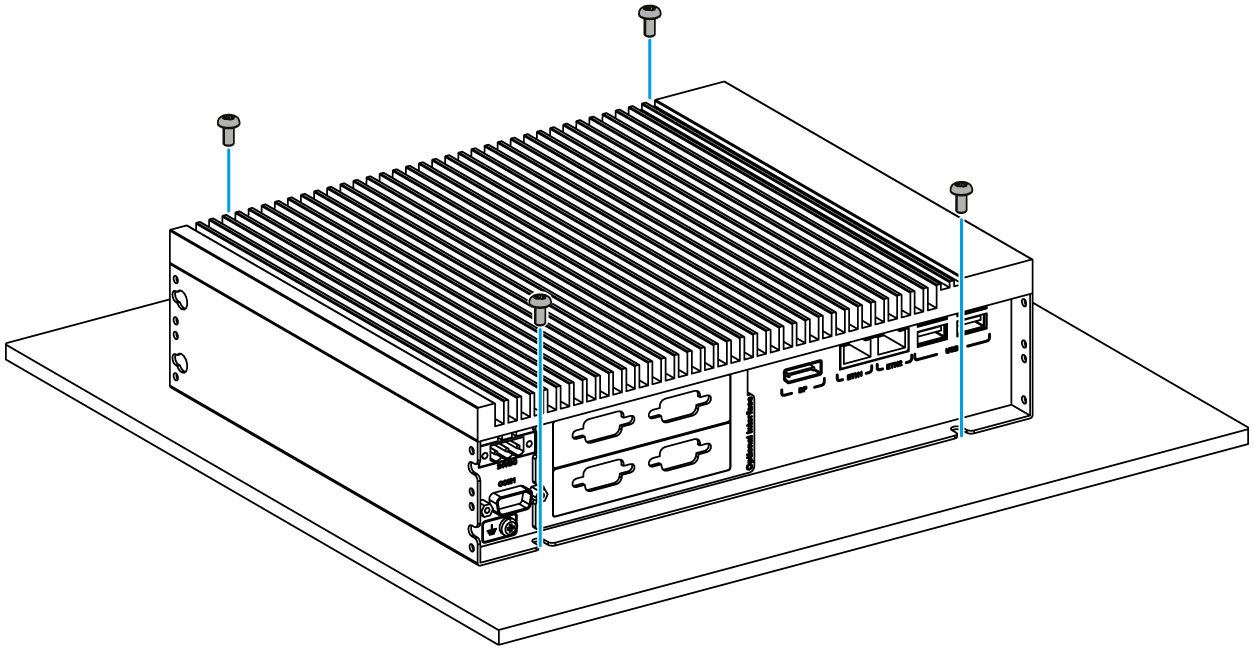

Fissare il Box iPC Universal/Performance con quattro viti M4 (8 mm (0.31 in)):

NOTA:

oIl montaggio orizzontale è consentito con una riduzione della temperatura. (vedere Caratteristiche ambientali).

oLa coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

1

Isolare l'alimentazione e verificare che l'alimentazione sia stata scollegata dalla sorgente.

2

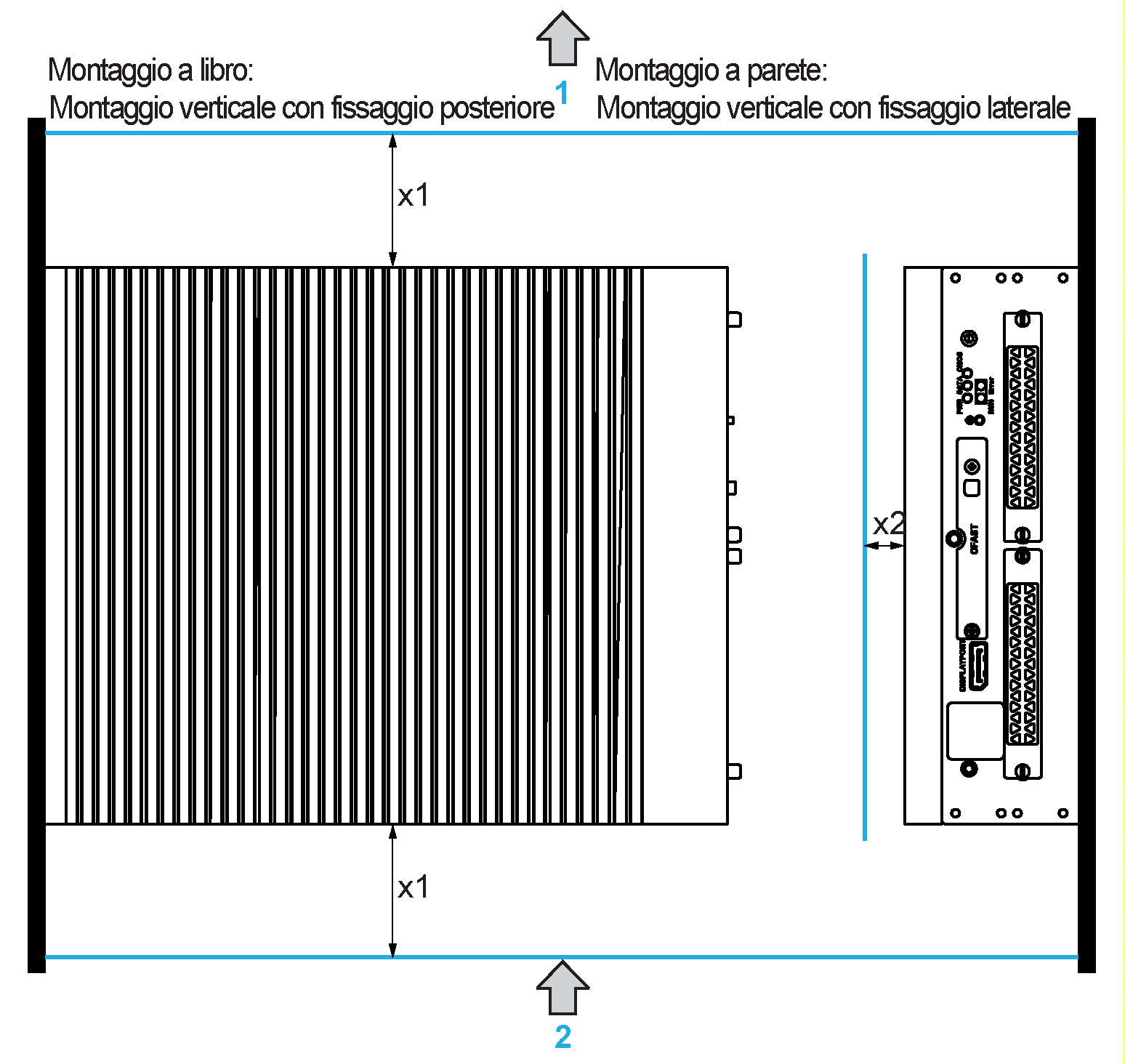

Montaggio a parete:

Fissare il Box iPC sull'armadio con quattro viti M4 (8 mm (0.31 in)):

Montaggio a libro:

Fissare il Box iPC sull'armadio con due viti M4 (8 mm (0.31 in)):

NOTA: la coppia consigliata per queste viti è 0,5 Nm (4.5 lb-in).

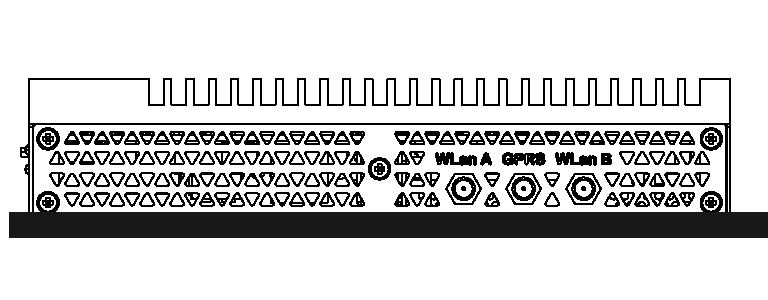

Montaggio orizzontale:

Fissare il Box iPC con quattro viti M4 (8 mm (0.31 in)):

NOTA:

oIl montaggio orizzontale è consentito con un declassamento di temperatura (vedere Caratteristiche ambientali).

oLa coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

1

Isolare l'alimentazione e verificare che l'alimentazione sia stata scollegata dalla sorgente.

2

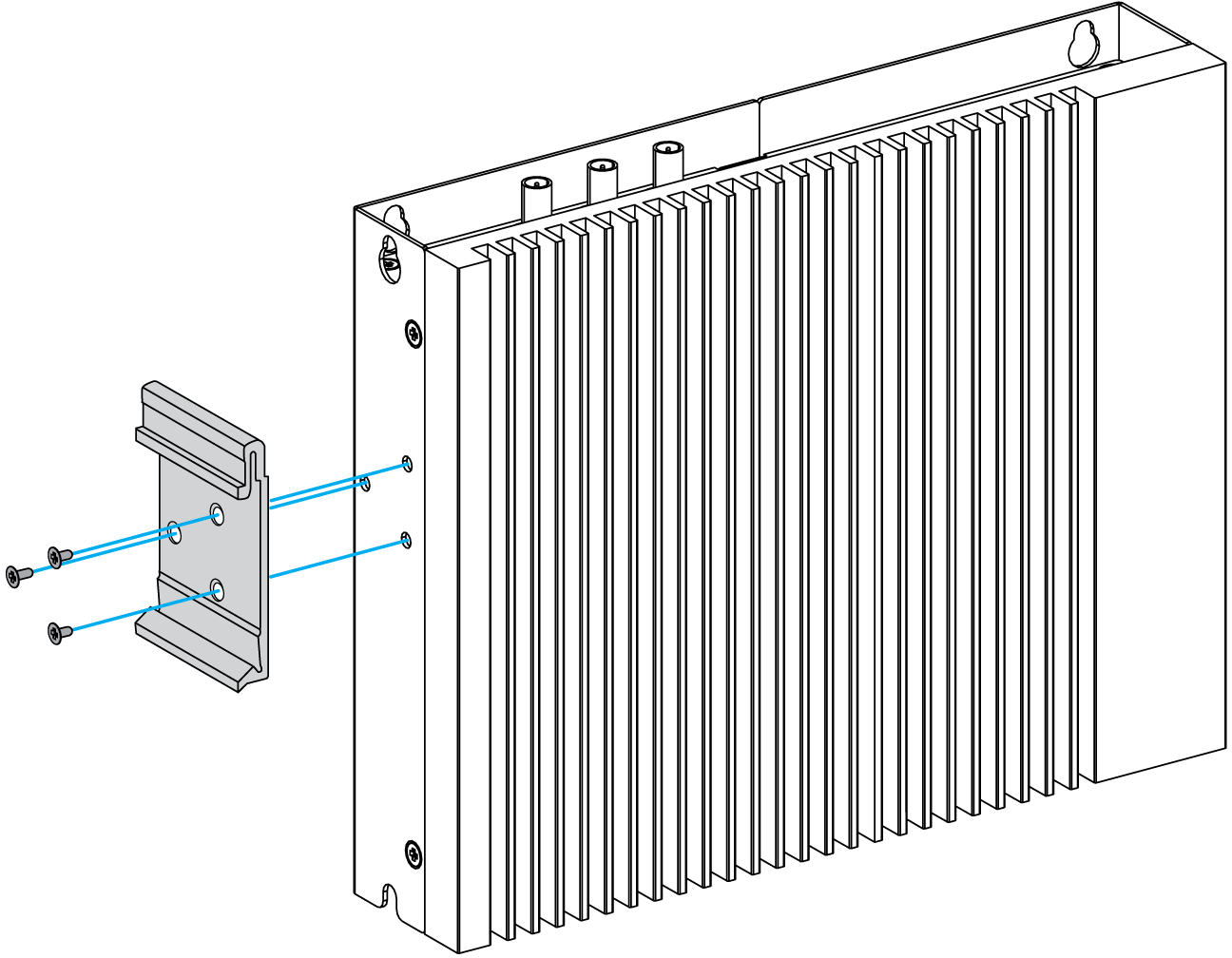

Fissare la staffa a guida Din (HMIYADBMODIN11) al Box iPC con tre viti M3 (6 mm (0.23 in)):

3

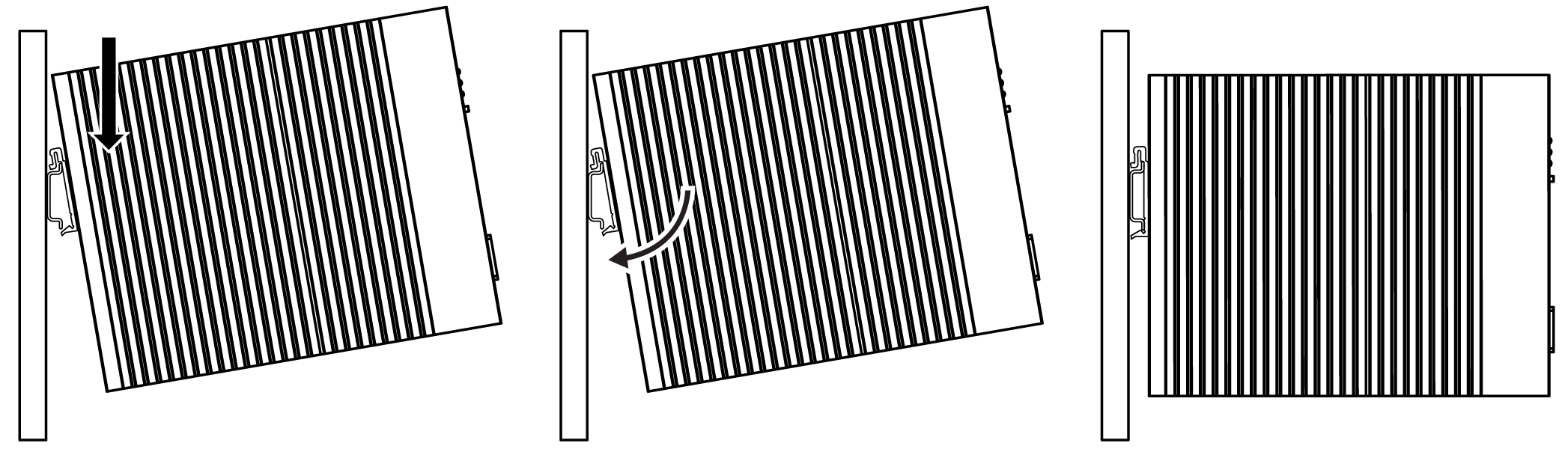

Agganciare il Box iPC Optimized con il supporto sulla guida di montaggio:
